Elektriksel Tasarım Çözümleri

2B ve 3B elektrik sistemi tasarımının gerçek zamanlı entegrasyonu

ELEKTRİK SİSTEMİ TASARIMINIZI MODERNLEŞTİRİN

Ürünlere her geçen gün güç sistemleri, kullanıcı kontrolleri, karmaşık kablolar ve kablo demetleri gibi daha fazla elektrik aksam yerleştirilmektedir. SolidWorks® Electrical, akıllı tasarım araçları, kapsamlı parça veri tabanı, 2B şematik ve 3B modellerinin gerçek zamanlı entegrasyonuyla elektrik sistemi tasarımını kolaylaştırır. Basit ve sezgisel tasarım, işbirliğinin arttırılmasını ve Malzeme Listelerinin ve proje verilerinin entegre edilmesini mümkün kılarak hem elektrik hem de makine mühendislerinin daha üretken olmalarını sağlar. Sonuç olarak daha az hata ve sorunla karşılaşılır, ürünler pazara daha hızlı sunulur.

SolidWorks Electrical ürün yelpazesinde şunlar bulunur:

  • SolidWorksElectrical:2B dinamik elektrik şeması oluşturma
  • SolidWorksElectrical3D:3B elektrik sisteminizi (kablo ve telleri de dahil ederek) modellemek için şema verinizi kullanın
  • SolidWorksElectricalProfessional:SolidWorks Electrical ve SolidWorks Electrical 3D, hem elektrik şemaları hem de 3B modeller oluşturmak için birleştirilmiştir.

ENTEGRE ELEKTRİK SİSTEMİ TASARIMI

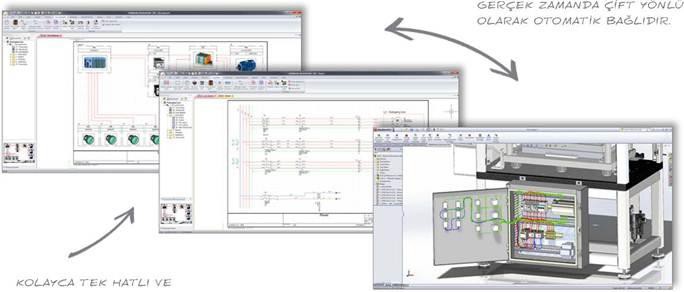

SolidWorks Electrical, daha hızlı sonuç veren sezgisel arayüzüyle 2B elektrik şeması oluşturmayı büyük oranda kolaylaştırır. SolidWorks 3B CAD ile gerçek zamanlı çift yönlü entegrasyon, işbirliği ve üretkenliğin artmasını sağlar. Böylece ürün gecikmeleri azalır, tasarımlar daha tutarlı ve standart hale gelir, maliyet düşer ve ürünler pazara daha hızlı sunulur.

SOLIDWORKS ELECTRICAL

2B elektrik tasarımınıza enerji verin ve sistem tasarımınızı kontrol edin.

SolidWorks Electrical, işlemlerinizi basitleştiren etkili şema tasarım özellikleriyle elektrik sistemi tasarımını hızlandırır. Birden fazla kullanıcı, tek hatlı ya da çok hatlı karmaşık şemalar oluşturmak, PLC’leri ve klemensleri otomatik kablolamak için birlikte çalışabilir. Geliştirme sürecini hızlandırmak ve tutarlılığı sağlamak için mevcut devrelerin bir kısmını yeni tasarımlarda kolaylıkla yeniden kullanabilirsiniz.

En önemli özellikler şunlardır:

  • Yaklaşık 500.000 standart elektrik parçası içeren kapsamlı entegre kitaplık, parça seçimini kolaylaştırırken şemaların da daha hızlı oluşturulmasını sağlar.
  • Tek hatlı ve çok hatlı entegre şema planlama araçları
  • İçeriğe duyarlı dinamik kullanıcı arayüzü sadece tasarım sürecinde bulunduğunuz aşamaya uygun komutları size sunar. Bu sayede tasarıma odaklanabilirsiniz.
  • SQL veri tabanı mimarisi birden fazla kullanıcının projelerde eş zamanlı olarak

çalışmasını sağlar.

  • Tasarımları farklı projelerde yeniden kullanmak için devreleri kopyalayıp yapıştırın.
  • Mevcut özellikler ve bağlantılar ile mevcut DWG™ ve DXF™ sembollerinin

doğrudan alımı

  • Elektrik şemaları ve sistem planlarında kullanılabilecek 4000’den fazla sembol
  • Kolayca özel 2B şematik sembolleri hazırlamak için devre sembolü oluşturma sihirbazı
  • En sık kullanılan semboller ve kaydedilen devreler için özelleştirilebilir semboller ve palet makroları
  • Tam otomatik PLC şeması oluşturma, klemens çizimi ve destek belgeleri
  • Kapsamlı arşiv özellikleriyle projeler için DWG, DXF ve PDF belgeleri oluşturma
  • Belgeleri yönetmek, rapor oluşturmak ve PDF ve DWG belgelerini dışa aktarmak için SolidWorks Enterprise PDM ile entegrasyon (SolidWorks Enterprise PDM ayrı satılır)
  • Yedi dilde yerelleştirilmiş ürün arayüzü ve belgelendirme
  • Standart parçalar için özelleştirilebilir ERP bağlantısı dahil olmak üzere semboller, ayak izleri, başlık blokları, makrolar, kablolar ve parça referansları için eksiksiz kitaplık yöneticisi
