YCM DCV4030B-5AX 5 EKSEN Köprülü Çift Kolonlu CNC İşleme Merkezi

YCM DCV Çift Kolonlu ve Köprülü Tip Yüksek Hızlı

5 –Eksen CNC İşlem Merkezi

YCM DCV CNC İşleme Merkezi
YCM DCV4030B-5AX



[/one-fifth]

Aksesuarları

Özellikleri : DCV4030B-5AX
X Hareketi (mm) : 4065
Y Hareketi (mm) : 3500
Z Hareketi (mm) : 1016
İş Mili Tipi ve Hızı (dev/dak.) : HSK A100 – 10.000
B Ekseni Salınım Açısı: ± 110˚
C Ekseni Dönme Açısı: ± 360˚
İş Mili Gücü (KW/HP) : 46/62
Magazin Kapasitesi(opsiyon): 40T (60/120)T
Tabla Yükü (Kg) : 20.000
Makine Ağırlığı (Kg) : 60.000

YCM – DCV4030B-5AX (ÇİFT KOLONLU) için

STANDART AKSESUARLAR

  • YCM ÜRETİMİ YÜKSEK PERFORMANSLI ve YÜKSEK HIZLI 5 EKSEN KAFA
  • HSK A100 Tip İŞ MİLİ – 10,000 dev/dak. | İş mili Gücü: 46 kW (62 HP)
  • İŞ MİLİNİ SÜREKLİ SOĞUTMA SİSTEMİ (Klima ve Yağ ile)
  • Yüksek Tork : 242 Nm
  • Kafanın B Ekseni Salınım Açısı: ±110º
  • Kafanın C Ekseni Dönme Açısı: ±360º
  • 40T (60T, 120T) MAGAZİN (KOLLU TİP)
  • Takım bırakma sistemi (Unclamping) için pedal
  • HIZLI (Boşta) İLERLEME HIZI (X,Y,Z) : 20 / 20 /15 m/dak
  • KESME HIZI : 10.000 mm/dak.
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE
  • DÖKÜM GÖVDE
  • X Ekseninde ağır yüklere göre tasarlanmış 3 adet IKO roller RULMANLI KIZAKLAR
  • TABLA İÇİN 15 ADET BLOK (5 blok her bir rulmanlı kızaklar üzerinde)
  • Y Ekseninde 3 adet IKO roller açılı ayarlanmış Rulmanlı kızaklar
  • Z EKSENİ 2 Adet GÖMME TİP KUTU KIZAKTIR.
  • Hidrolik karşı ağırlık dengeleyicisi
  • KOLON (KÖPRÜ ve AYAKLARI) TEK PARÇA DÖKÜM
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA
  • HEIDENHEIN TNC640 (Option 1 & Option 2 dahil) Kontrol Sistemi
  • 15.1” renkli TFT LCD Ekran
  • High speed işleme Blok İşleme Zamanı 0.5 ms ve 5000 Satır ön okuma
  • Option 1: 4 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı
  • Option 2: 5 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı
  • TCPM: Takım merkezi noktası yönetimi
  • DCM: Çarpma öncesi koruma
  • Kinematik Telafi: Cycle 451 opsiyonu ile otomatik kinematik telafi
  • Kinematik Telafi Küresi ( Ǿ 20 mm)
  • 32 GB Hard Disk ve Ethernet Bağlantı Özelliği
  • Mouse Pad fonksiyonu
  • Kalıpçılık Paketi
  • Smart NC; 3D grafik gösterimi ve ful grafik tabanlı diyalog yöntemi programlama
  • Aparatsız diş açma (Rigid tapping)
  • Helisel interpolasyon
  • Pistonlu Tip Otomatik Merkezi Yağlama Sistemi
  • ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
  • KAPALI KASA ve MPG (MANUAL EL TEKERİ)
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
  • VİDALI TİP TALAŞ KONVEYÖRÜ
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Kızak yağı ile kesme sıvısını otomatik ayrıştırma sistemi
  • Takım Çantası, Çalışma Lambası, İş bitimi uyarı lambası
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları
Elektrik kabinini klima ile soğutma
Temele Bağlantı Saplamaları ve Civataları
Kapı Emniyetleri (CE Standartlarına uyumlu)
CE
Transformatör (400V/3Ph/50Hz)
Komple Ahşap Ambalaj ve Paketleme
Z-Eksen Hareketi 1016 mm + 250 mm Kolon Uzatma

İş mili ucundan tabla yüzeyine mesafe: 270~1,286 mm

YCM 5AX – Eşzamanlı 5 Eksen Kafa

(HEIDENHAIN iTNC530 5 Eksen kontrol ile, opsiyon 1 & 2 dahil)

15.000 dev/dak. İş mili Farkı
İş milini sürekli soğutma sistemi (Hava-Yağ ile püskürtmeli)
40T ATC Magazin
40T ATC Magazin yerine 60T ATC Magazin
40T ATC Magazin yerine 120T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Vidalı tip Talaş Konveyörü
Zincir Tipi Talaş Konveyörü
Üstü komple kapalı (Roof) kabin (daha sonradan takılamaz)
Takım içinden su verme (20 Bar/Form A)+Üstü kapatma (Roof)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Yüksek Basınçlı Su Pompası (3 bar)
Dairesel tip soğutma nozulları
Yağ Ayrıştırıcı
HEIDENHAIN TT 140 Takım boyu ölçme Probu
HEIDENHAIN TS 640 İş Parçası ölçme Probu
Takım boyu/çapı ölçme Probu (BLUM Leaser Control)
İş Parçası ölçme Probu (BLUM TC50)

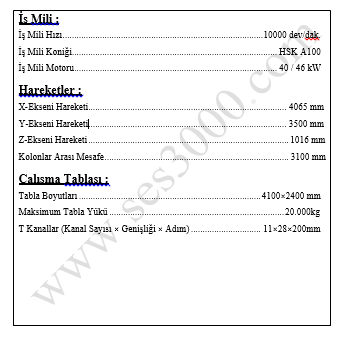

Teknik Özellikler

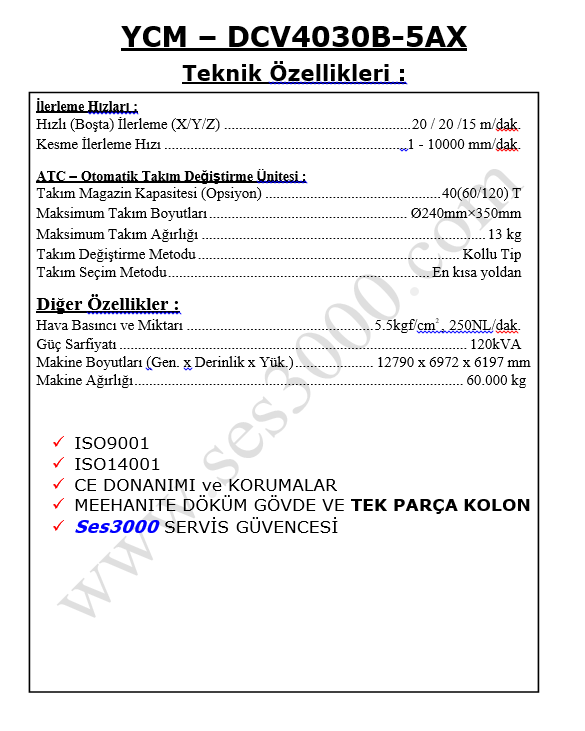

YCM – DCV4030B-5AX TEKNİK ÖZELLİKLERİ
