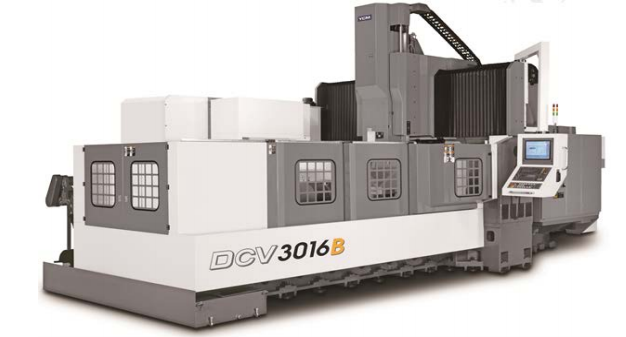

YCM DCV3016B Serisi Köprülü Çift Kolonlu CNC İşleme Merkezi

YCM DCV Çift Kolonlu ve Köprülü Tip Yüksek Hızlı

5 –Eksen CNC İşlem Merkezi

YCM DCV CNC İşleme Merkezi
YCM DCV3016B



Aksesuarları


STANDART AKSESUARLAR
YCM – DCV3016B (ÇİFT KOLONLU) için

  • İŞLEME BOYUTLARI: X3060 mm, Y1600 mm, Z762 mm
  • TABLA BOYUTLARI: 3260 x 1500 mm
  • Tabla YÜKÜ: 10.000 Kg.
  • BOŞTAKİ HIZLARI: X/Y : 20 m/dak. Z: 15 m/dak.
  • KESME HIZI: 10.000 mm/dak.
  • 40T MAGAZİN (KOLLU TİP) – Opsiyon : 60T
  • Takım bırakma sistemi (Unclamping) için pedal

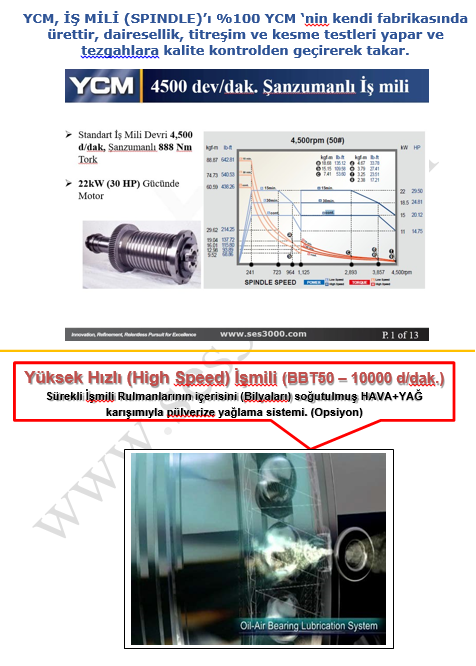

  • Yüksek GÜÇLÜ ve TORKLU İş mili paketi
  • İş Mili Koniği : BBT50 (ÇİFT TEMASLI SIKMA)
  • İş Mili Hızı : 4,500 dev/dak. (Opsiyon: 6,000/10,000 dev/dak.)
  • İş milini ve Şanzumanı soğutma sistemi (Klima ve yağ ile)
  • İş milinde YÜKSEK TORK için YCM’in kendi Üretimi ŞANZUMAN (Gearbox)
  • Tork Değeri : 888 Nm
  • Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
  • FANUC α iI15/7000 + αiSP26, 22 kW (30 HP) Yüksek Torklu İş mili motoru

Opsiyonlar:

  • İş Mili Hızı (dev/dak): 6,000 (Şanzumanlı-Gearbox) / 10,000 (IDD-Direct Bağlı)
  • İş Mili Hızı (dev/dak): HSK100 – 15,000 (IDD-Direct Bağlı) / 30 KW / 349 Nm
  • IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili
  • Hava-yağ püskürtmeli yağlama ve soğutma (Oil Air Bearing Lubrication System)
  • İş mili, Motoru ve Kaplini soğutma (Spindle Cooling + Motor Seat Cooling System)
  • İŞ MİLİNDE YÜKSEK TORK 6,000 d/dak için: 666 Nm
  • İŞ MİLİNDE YÜKSEK TORK 10,000 d/dak için: 360 Nm
  • FANUC α 26iIL /10000i + αi SPM26, 22 kW (30 HP) Yüksek Torklu İş mili motoru

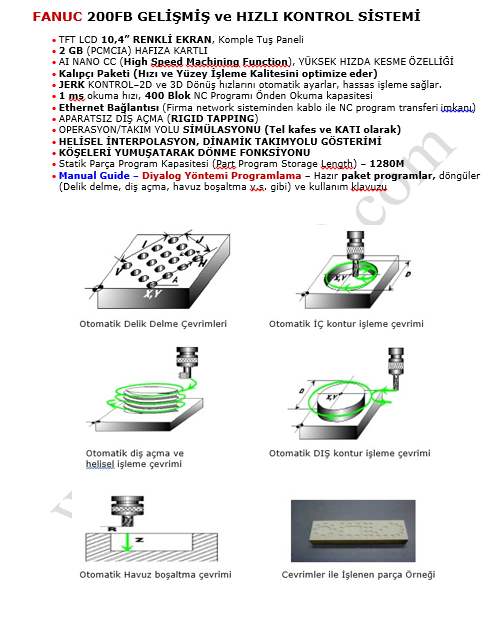

  • FANUC MXP 200FB YENİ KONTROL SİSTEMİ
  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI

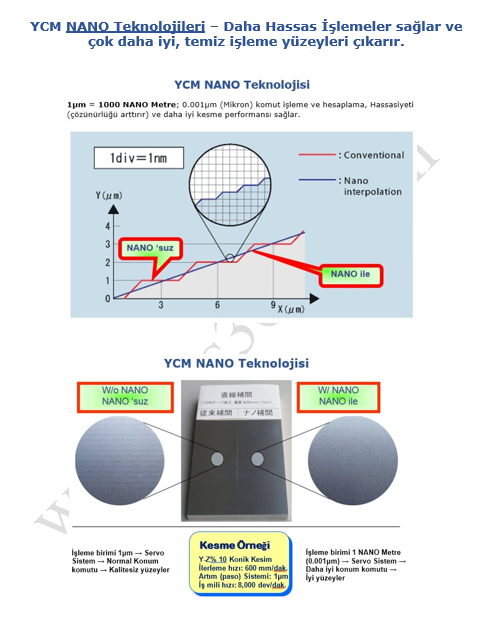

  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)

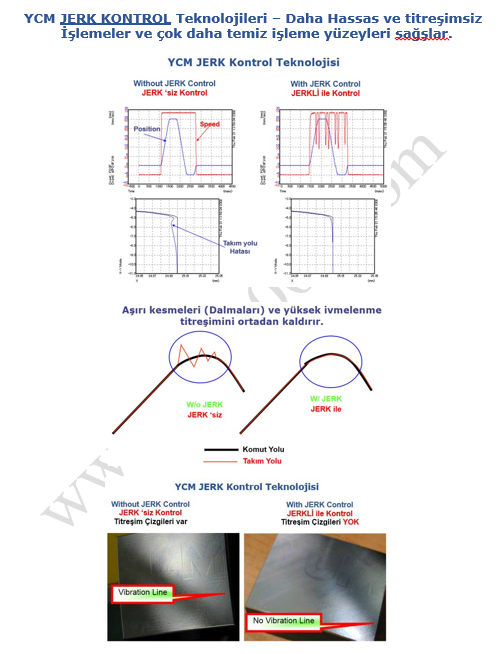

  • JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
  • 1 ms okuma hızı, 400 Blok NC Programı Önden Okuma kapasitesi

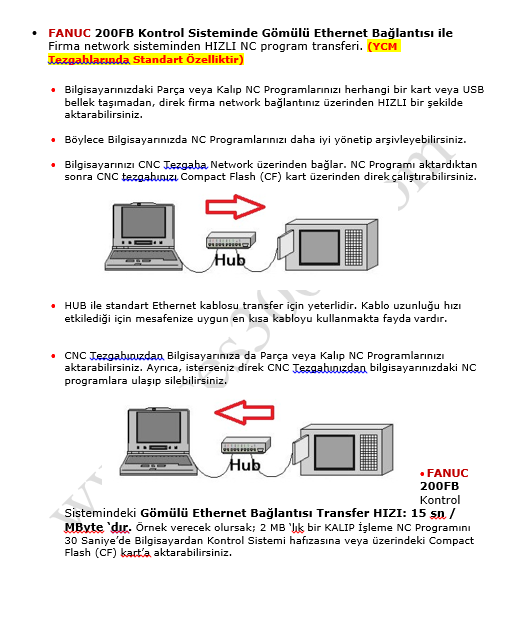

  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
  • Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler

(Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

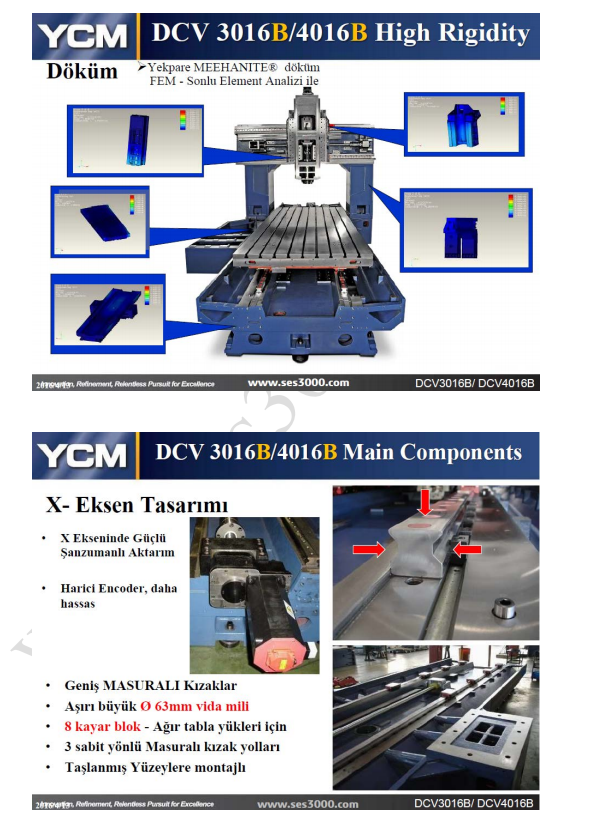

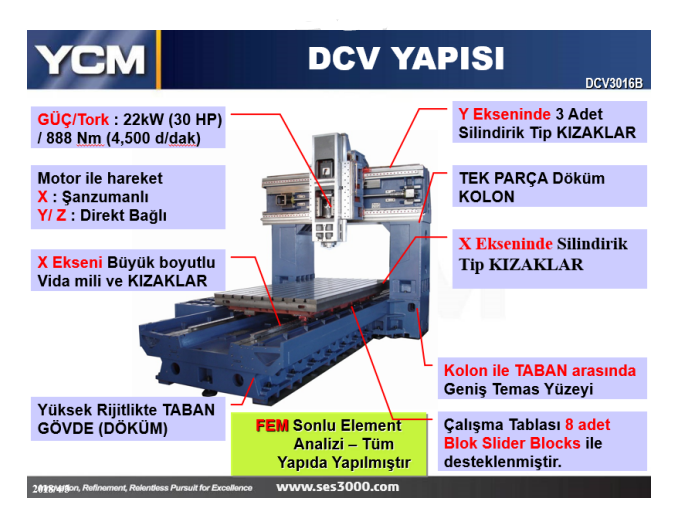

  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
  • X EKSEN Hareketi ŞANZUMANLI
  • Y/Z – Eksenleri : Direkt Tahrik (Direct Drive)
  • X Ekseninde ağır yüklere göre tasarlanmış 2 adet IKO roller RULMANLI KIZAKLAR
  • Y Ekseninde 3 adet MASURALI (Roller) açılı ayarlanmış Rulmanlı kızaklar
  • Z EKSENİNDE 2 ADET GÖMME TİPİ KUTU KIZAK.
  • TABLA İÇİN X Ekseninde 8 ADET BLOK (4 blok her bir rulmanlı kızaklar üzerinde)
  • Hidrolik karşı ağırlık dengeleyicisi
  • KOLON (KÖPRÜ ve AYAKLARI) TEK PARÇA DÖKÜM
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA
  • Pistonlu Tip Merkezi Yağlama Sistemi
  • ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
  • KAPALI KASA (CHIP ENCL.), MPG (MANUAL EL TEKERİ)
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
  • X, Y ve Z KIZAKLARI KORUYUCULARI
  • Kızak yağı ile kesme sıvısını (soğutma suyu) ayrıştırma (Oil Skimmer) ünitesi
  • VİDALI Tip + ZİNCİRLİ Tip TALAŞ KONVEYÖRÜ
  • Yüksek Basınçlı Su Pompası (3 bar)
  • M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ (Klima ile)
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • Deniz yolculuğuna dayanıklı komple ahşap ambalaj ve paketleme
  • Temele Bağlantı Saplamaları ve Cıvataları
  • 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE


Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları
Elektrik kabinini klima ile soğutma
Temele Bağlantı Saplamaları ve Cıvataları
Kapı Emniyetleri (CE Standartlarına uyumlu) ve CE
Transformatör (400V/3Ph/50Hz)
Komple Ahşap Ambalaj ve Paketleme
6000 dev/dak. (YCM Üretimi Şanzumanı ile)
BBT50 – 10000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) + 22 kW + 360 Nm Farkı
HSK A100 – 15000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli)
Kolonu Uzatma 250 mm
Z-Ekseni hareketi 1016 mm + 250mm Kolonu Uzatma
Açılı KAFA (90˚) / 2000 d/dak. (N75)
Açılı KAFA (90˚) / 2000 d/dak + 250mm Kolonu Uzatma (N75)
Uzatılmış KAFA (Düz Tip) / 2000 d/dak + 250mm Kolonu Uzatma (K73)
Uzatılmış KAFA (90 Derece Tip) / 2000 d/dak + 250mm Kolonu Uzatma (A74)
Otomatik Açılı KAFA (90˚, 72 pozisyon M-kodu ile) / 2000 d/dak + 250mm Kolonu Uzatma + Man.-Elle takılır
İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)
40T ATC Magazin yerine 60T ATC Magazin
40T ATC Magazin yerine 120T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Vidalı tip Talaş Konveyörü
Zincir Tipi Talaş Konveyörü
Paletli Tip Talaş Konveyörü FARKI
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz)
Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Yüksek Basınçlı Su Pompası (3 bar)
İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)
Ortam yağını toplayıcı ünite (FX-4002 from UK) * 2 set
Püskürtme Yağ ile takım ucunu soğutma sistemi
Takım boyu ölçme Probu (METROL)
Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)
1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi
JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)
İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)
Takım aşınması ve ömrü yönetimi
Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için)
DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Teknik Özellikler

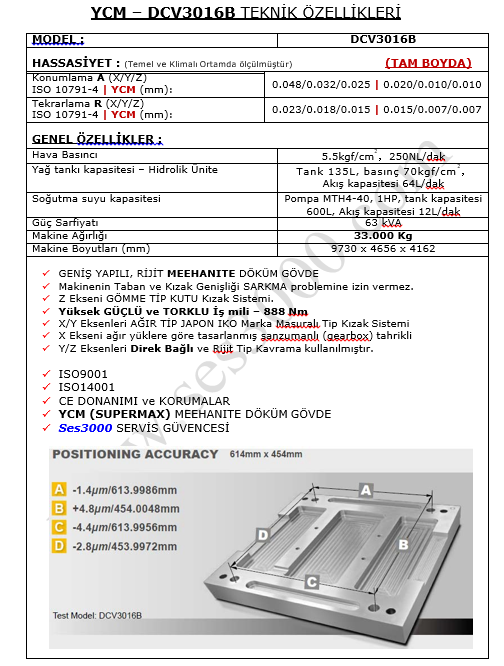

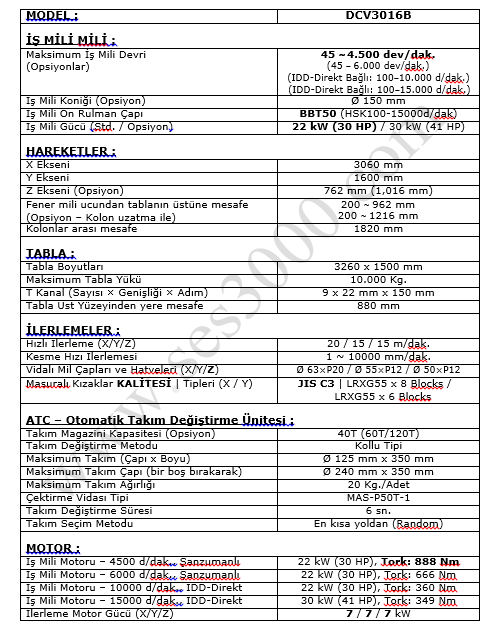

YCM – DCV3016B TEKNİK ÖZELLİKLERİ
