YCM DCV2012A Serisi 5 EKSEN Köprülü Çift Kolonlu CNC İşleme Merkezi

YCM DCV Çift Kolonlu ve Köprülü Tip Yüksek Hızlı

5 –Eksen CNC İşlem Merkezi

YCM DCV CNC İşleme Merkezi

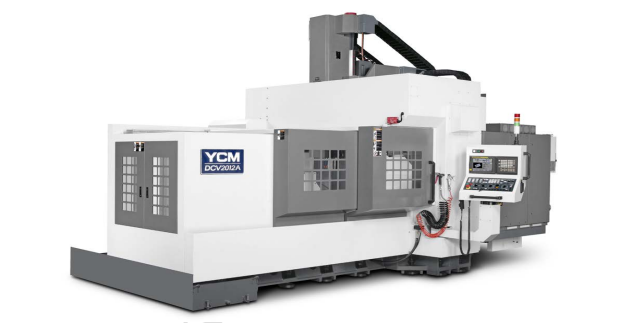

YCM DCV2012A

Aksesuarları

YCM – DCV2012A (ÇİFT KOLONLU) için

STANDART AKSESUARLAR

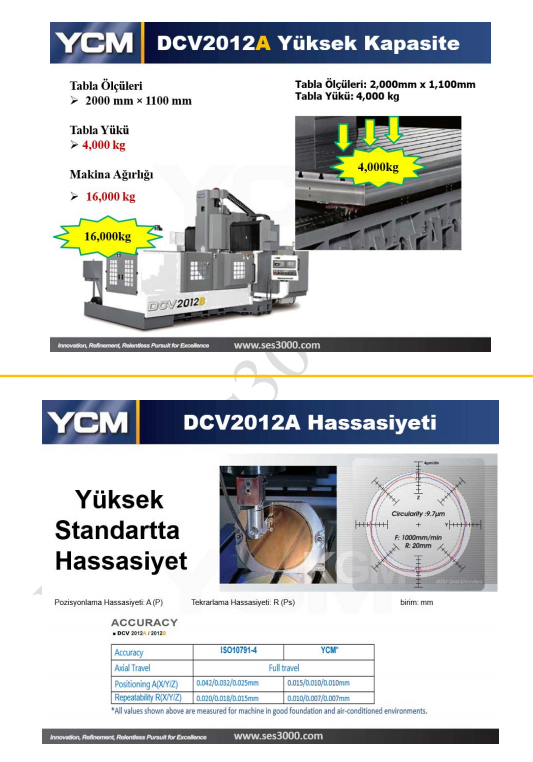

  • İŞLEME BOYUTLARI : X2000 mm, Y1200 mm, Z600 mm
  • TABLA BOYUTLARI : 2000 x 1100 mm
  • Tabla YÜKÜ : 4000 Kg.
  • BOŞTAKİ HIZLARI : X/Y : 24 m/dak. Z: 15 m/dak.
  • KESME HIZI : 10.000 mm/dak.
  • 24T MAGAZİN (KOLLU TİP)

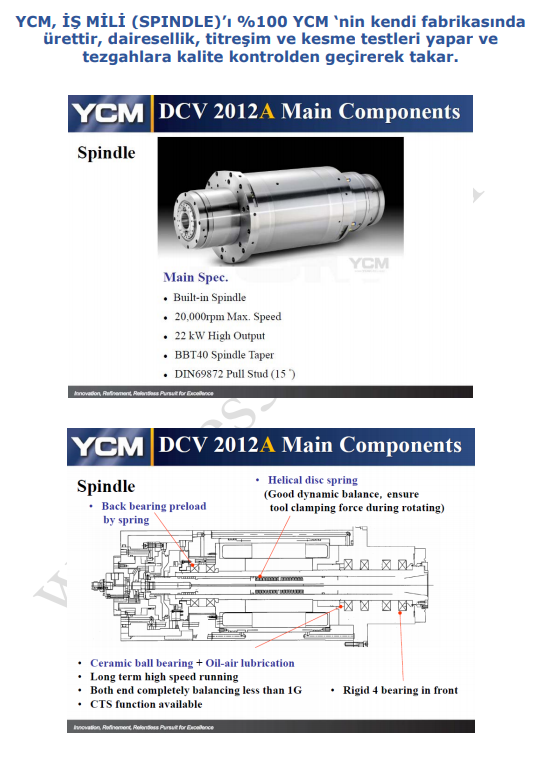

  • Hi-Speed Spindle Package – Yüksek hızlı İş mili paketi
  • İş Mili Koniği : BBT40
  • IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili
  • İş Mili Hızı : 20000 dev/dak.
  • Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
  • Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
  • Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
  • FANUC Bil112S/20000M, 22 kW (30 HP) Yüksek Torklu İş mili motoru
  • İŞ MİLİNDE YÜKSEK TORK için ELEKTRONİK TORK SİSTEMİ

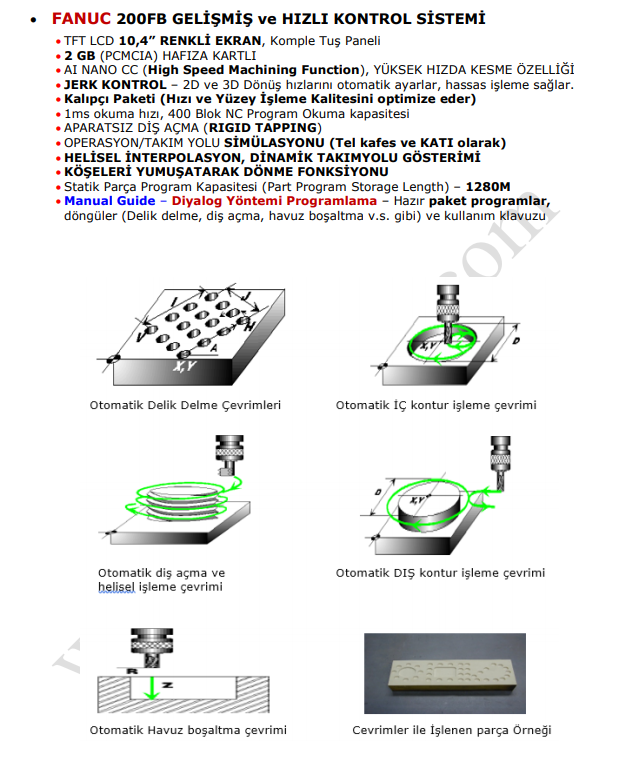

  • FANUC 200FB GELİŞMİŞ KONTROL SİSTEMİ
  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI

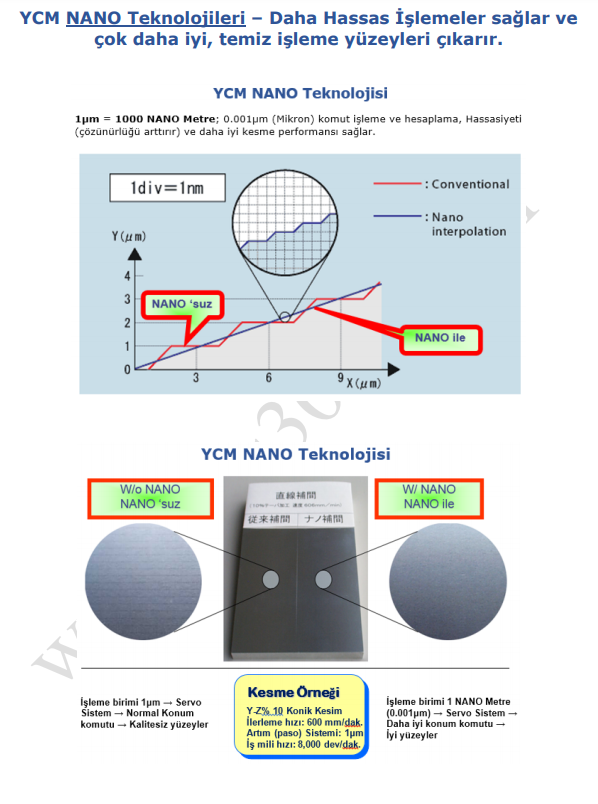

  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ

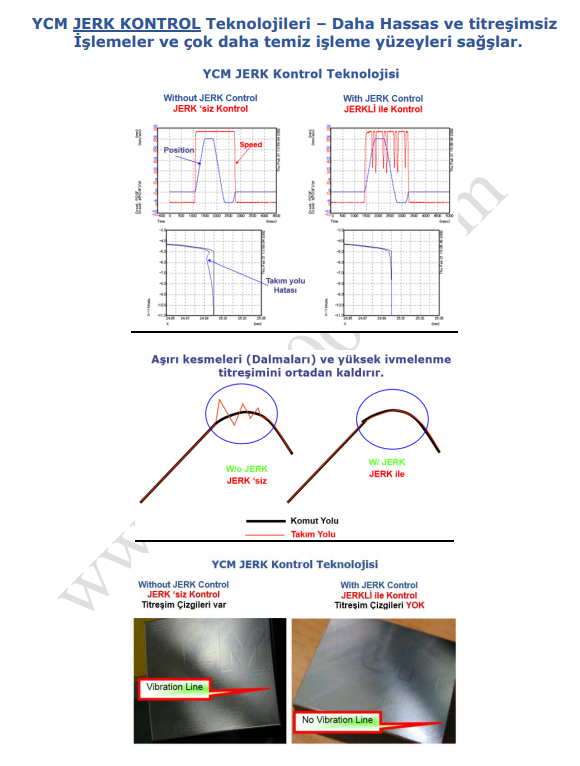

  • JERK KONTROL – 2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 1ms okuma hızı, 400 Blok NC Program Okuma kapasitesi

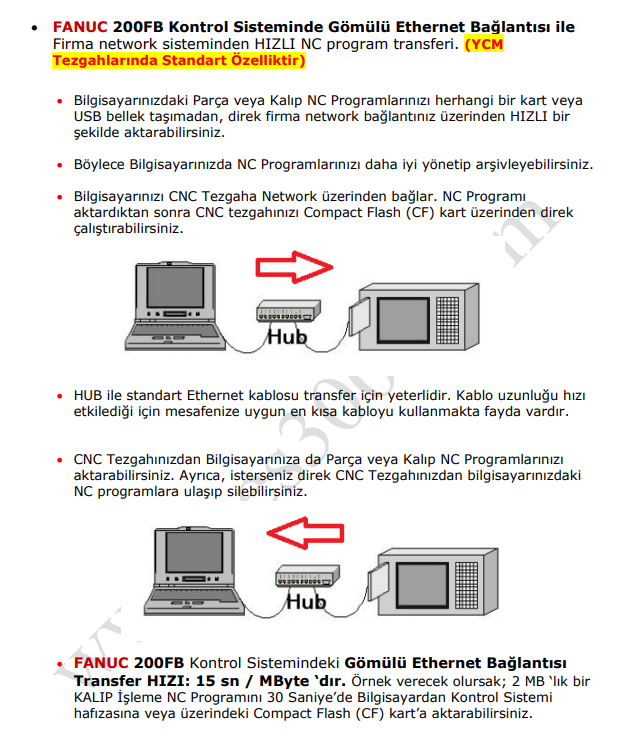

  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Hafıza Kapasitesi – 1280M
  • Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar,
  • döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
  • Pistonlu Tip Merkezi Yağlama Sistemi
  • ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
  • KAPALI KASA (CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
  • X, Y ve Z KIZAKLARI KORUYUCULARI
  • Kızak yağı ile kesme sıvısını (soğutma suyu)ayrıştırma (Oil skimmer) ünitesi
  • İş mili çevresinde takımı daha iyi soğutmak için Dairesel tip soğutma nozulları
  • VİDALI Tip + ZİNCİRLİ Tip TALAŞ KONVEYÖRÜ
  • Yüksek Basınçlı Su Pompası (3 bar)
  • M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE


Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları
Elektrik kabinini klima ile soğutma
Temele Bağlantı Saplamaları ve Cıvataları
Kapı Emniyetleri (CE Standartlarına uyumlu)
CE
Transformatör (400V/3Ph/50Hz)
Komple Ahşap Ambalaj ve Paketleme
BBT40 – 20000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) Built-in İş mili
İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)
Kolonu Uzatma 240 mm
24T ATC Magazin yerine 30T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Vidalı tip Talaş Konveyörü
Zincir Tipi Talaş Konveyörü
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve

(daha sonradan takılamaz)

Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Yüksek Basınçlı Su Pompası (3 bar)
İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)
Ortam yağını toplayıcı ünite (FX-4002 from UK) * 2 set
Püskürtme Yağ ile takım ucunu soğutma sistemi
Takım boyu ölçme Probu (METROL)
Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)
MXP-200FB yerine MXP200FC (0.4 ms blok okuma hızı ve 600 blok önden okuma

kapasitesi)

JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar
FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)
İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)
Takım aşınması ve ömrü yönetimi
Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için)
DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen

FREZE CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ

YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM

Programı (Kampanya Fiyatıdır)

Teknik Özellikler

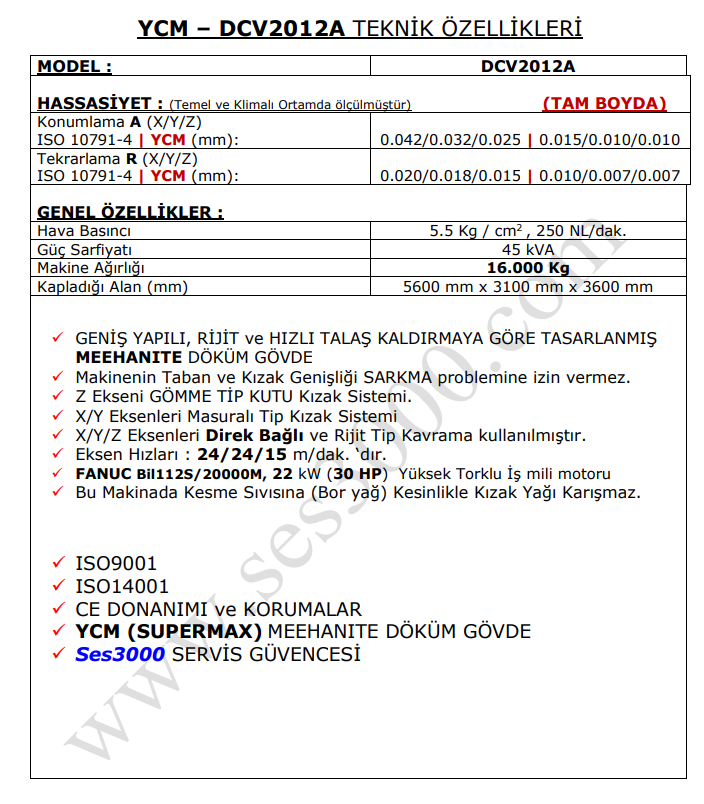

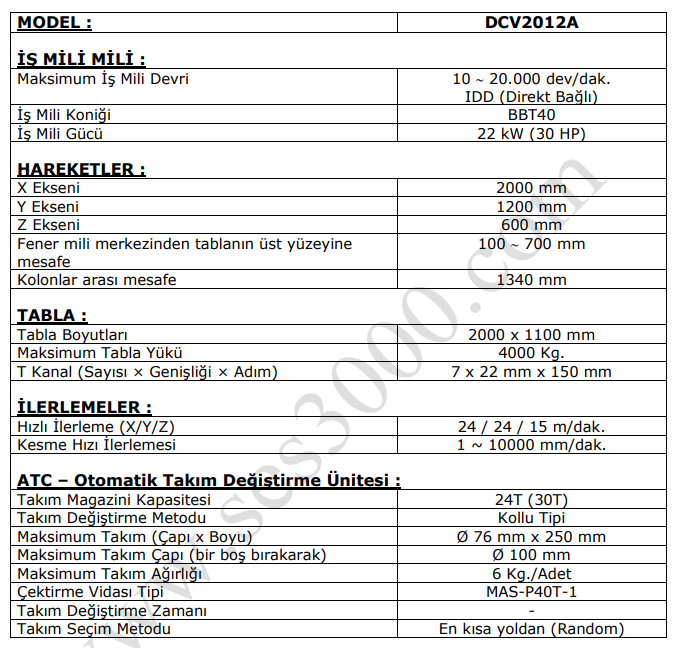

YCM – DCV2012A TEKNİK ÖZELLİKLERİ

Broşür



YCM DCV Modeli Broşürünü indirmek için üzerine tıklayınız.
