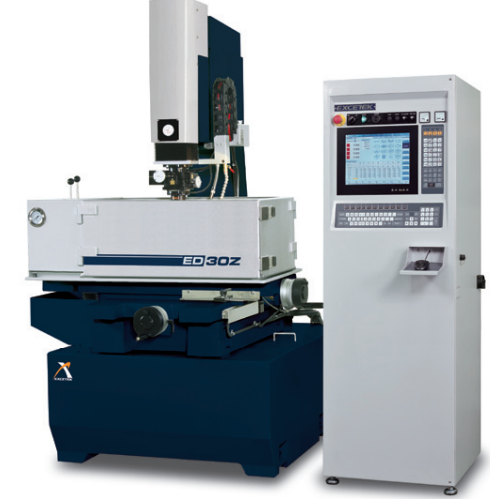

ED30Z ZNC Dalma Erezyon Tezgahı

Yüksek HIZLI, Yüksek KALİTE, Yüksek KESME PERFORMANSLI

OTOMATİK EXCETEK ED30Z-50Z YÜKSEK HIZLI ve YÜKSEK PERFORMASLI CNC DALMA EREZYON TEZGAHI

Aksesuarları

Özellikleri : ED30Z-50Z
Maksimum Parça Boyutları (mm) : 810 x 480 x 300
X Hareketi (mm) : 300
Y Hareketi (mm) : 250
Z Hareketi (mm) : 150
U Hareketi (mm) : 200
Yüzey Hassasiyeti : 0.45 µm/Ra
Tank Kapasitesi : 350 L
Maks. Elektrot Ağırlığı : 120 Kg.
Maks. Parça Ağırlığı : 550 Kg.
Makinenin Ağırlığı : 1.150 Kg.

YCM EXCETEK ED30Z-50Z

CNC DALMA EREZYON Tezgahı

Standard Aksesuarları

  • İŞLEME BOYUTLARI : X300 mm, Y250 mm, Z150 mm
  • Maksimum İş parçası boyutları : 810 x 480 x 300 mm
  • MAKSİMUM PARÇA AĞIRLIĞI : 550 Kg.
  • MAKSİMUM KESME AKIMI: 50 AMPER

• 3-EKSENDE FUL CNC ÇALIŞIR, DİREKT BAĞLI AC SERVO MOTORLAR VARDIR

• PC Bazlı Kontrol Sistemi

• X,Y ve Z Eksenlerinde Vida Milleri (BALL SCREW) Vardır.

• Z Ekseni AC SERVO MOTOR & SÜRÜCÜSÜ

• 3 Eksende Optik Cetvel (X/Y/Z Eksenleri)

• Z Ekseni AC SERVO MOTOR & SÜRÜCÜSÜ

• 3 Eksende Optik Cetvel (LINEAR SCALES)

• PÜSKÜRTME NOZULU (1 adet)

• ELEKTROT TUTUCUSU,

• OTOMATİK YANGIN SÖNDÜRÜCÜ

• HALOJEN ÇALIŞMA LAMBASI (1 adet)

• SEVİYE AYAKLARI VE AYAR CİVATALARI

• DUŞLAMALI YIKAMA ÜNİTESİ

• KAĞIT FİLTRE (1 adet)

• ½ MATKAP MADRENİ (PENSİ)

• TAKIM KUTUSU (1 set)

• BAĞLAMA KİTİ (1 set)

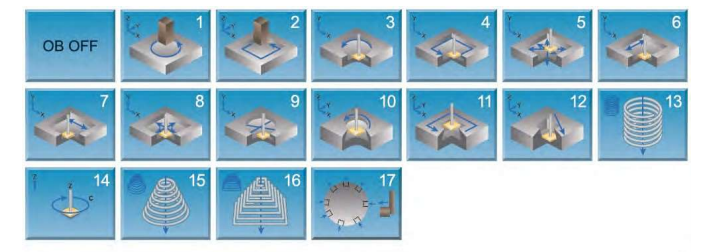

• HER YÖNE ve YUKARI KESİM CNC Hareketli Kesim

• CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR

• KULLANIM KİTAPLARI

• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR

• NAKLİYE + SİGORTA

• 1 YIL MEKANİK GARANTİ

• 2 YIL KONTROL SİSTEMİ GARANTİSİ

• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL

• İHTİYAÇ HALİNDE EK EĞİTİM (İSTANBUL DIŞINDA KONAKLAMA ALICIYA AİT)

• KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :
Yağ Soğutucu Ünite (1 Tonluk)
Yağ Soğutucu Ünite (1.5 Tonluk)
Kalıcı Manyetik Tabla (400 x 200 mm)
Tungsten karbür kıvılcım devresi
Ekstra Yangın Söndürücü
Ekstra KAĞIT Filtre (1 set)
C-Eksen Kolondan hareketli (4. Eksen)
Otomatik Elektrot Değiştirme (4T ATC, System 3R veya Erowa)
Otomatik Elektrot Değiştirme (4T ATC, Taiwan Malı)

Teknik Özellikler

YCM – ED30Z-50Z TEKNİK ÖZELLİKLERİ

MODEL : ED30Z-50Z
MAKİNA ÖZELLİKLERİ :
Tabla Ölçüsü: 650 x 350 mm
X Hareketi: 300 mm
Y Hareketi: 250 mm
Z Hareketi: 150 mm
Koç kafa’dan İş Parçasına Mesafe 160 ~ 510 mm
Maksimum Elektrot Ağırlığı 120 Kg
Maksimum İş Parçası Ağırlığı 550 Kg
Filtreli Yağ Tankı Ebatları (W x D x H) Built-in mm
Makine Ünite Ağırlığı 1150 Kg
Dış Ebatlar (W x D x H) 2525 x 1710 x 2092 mm
JENERATÖR (CNC) Özellikleri 50Z
Maks. İşleme/Kesme Akımı 50 A
 Toplam Güç girdisi 4.5 KVA
 Maks. Metal kaldırma Oranı 350 mm3 / dak.
Min. Elektrot Aşınma Oranı % 0.2
Yüzey Hassasiyeti 0.45 µm Ra.
Net Ağırlık 200 Kg
Dış Ebatlar (W x D x H) 620 x 740 x 1820 mm
CNC SERİSİ MAKİNE

İZALATÖR TANKI EDZ

Tank Kapasite 350 Litre
Pompa 2 adet x 2 HP
Net Ağırlık
Filtre Metodu 4 Adet Kağıt Filtre
Dış Ebatlar (W x D x H) 2525 x 1710 x 2092 mm

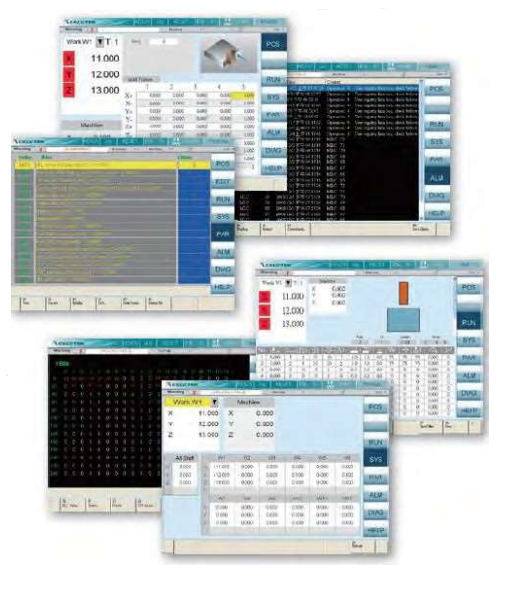

ED30Z-50Z KONTROL SİSTEMİ ÖZELLİKLERİ

ED30Z-50Z JENERATÖR ÖZELLİKLERİ

Üstün Erezyon Fonksiyonu

EDM’in EXCETEK’i, daha az elektrot aşınması ve hızlı erozyon hızına sahip,

kendinden MOSFET kıvılcım devresinin tümünü oluşturur, cila için kolay

pürüzsüz yüzey pürüzlülüğü ile ayna erozyonunu sağlayabilir.

Bakımı Çok Basit

EXCETEK EDM Jeneratörü, ön ve arka montaj modülü tasarımını, devre

fonksiyonunun açık olduğunu, her bir devrenin sigorta korumasına sahip

olduğunu, kontrol bakımı ve değişim PCB’si için kolay olduğunu, kullanıcıya

kolay ve hızlı hizmet kalitesi sunmasını sağlar.

Performansı ile kararlı Jeneratör

Ön ve arka ayrı çift ısı akış sistemi, sıcak bileşen ve soğuk devre ayrı,

elektronik bileşen. jeneratör çalışma istikrarlı, neredeyse sıfır bakım

geliştirmek için yeterli soğutucu.

Satış sonrası hizmet kalitesi mükemmel

EDM EXCETEK satış sonrası servis sistemi, operasyon, Eğitim, Bakım,

Uygulama, profesyonel yönetim teknolojisinin öncülüğüne göre, satış sonrası

servis desteğinden sonra servis kalitesinin ve müşterinin rahatsızlık

korkusunun sağlanması dahil olmak üzere, tam kapsamlı satış sonrası hizmet

sistemi sunmaktadır.
