Özellikleri :	ED2200C-100N
Maksimum Parça Boyutları (mm) :	2700 x 1600 x 700
X Hareketi (mm) :	2200
Y Hareketi (mm) :	1000
Z Hareketi (mm) :	600
Yüzey Hassasiyeti :	0.50 µm/Ra
Tank Kapasitesi :	4000 Litre
Maks. Elektrot Ağırlığı :	500 Kg.
Maks. Parça Ağırlığı :	9.500 Kg.
Makinenin Ağırlığı :	13.800 Kg.

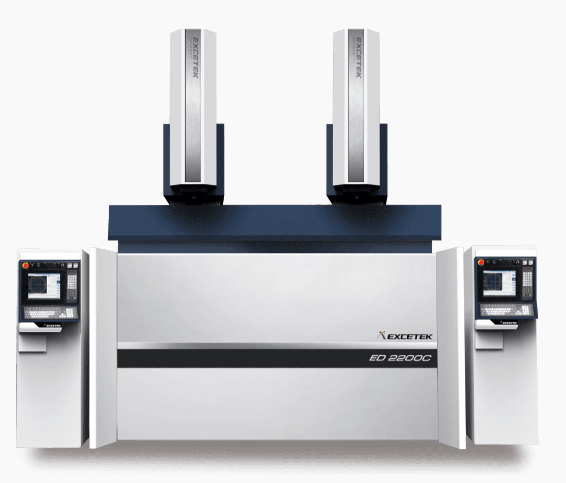

YCM EXCETEK ED2200C-100N

CNC DALMA EREZYON Tezgahı

Standard Aksesuarları

• İŞLEME BOYUTLARI : X2200 mm, Y1000 mm, Z600 mm
• Maksimum İş parçası boyutları : 2700 x 1600 x 700 mm
• MAKSİMUM PARÇA AĞIRLIĞI : 9,500 Kg.
• MAKSİMUM KESME AKIMI: 100 AMPER

• 3-EKSENDE FUL CNC ÇALIŞIR, DİREKT BAĞLI AC SERVO MOTORLAR VARDIR

• PC Bazlı Kontrol Sistemi

• X,Y ve Z Eksenlerinde Vida Milleri (BALL SCREW) Vardır.

• Z Ekseni AC SERVO MOTOR & SÜRÜCÜSÜ

• 3 Eksende Optik Cetvel (X/Y/Z Eksenleri)

• Z Ekseni AC SERVO MOTOR & SÜRÜCÜSÜ

• 3 Eksende Optik Cetvel (LINEAR SCALES)

• PÜSKÜRTME NOZULU (1 adet)

• ELEKTROT TUTUCUSU,

• OTOMATİK YANGIN SÖNDÜRÜCÜ

• HALOJEN ÇALIŞMA LAMBASI (1 adet)

• SEVİYE AYAKLARI VE AYAR CİVATALARI

• DUŞLAMALI YIKAMA ÜNİTESİ

• KAĞIT FİLTRE (1 adet)

• ½ MATKAP MADRENİ (PENSİ)

• TAKIM KUTUSU (1 set)

• BAĞLAMA KİTİ (1 set)

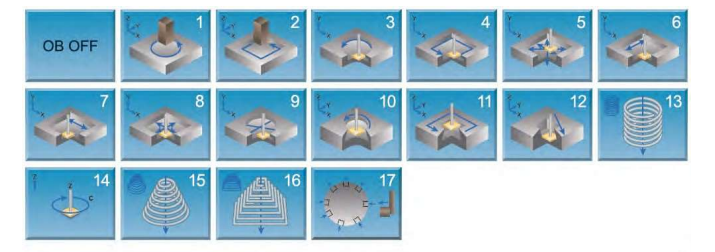

• HER YÖNE ve YUKARI KESİM CNC Hareketli Kesim

• CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR

• KULLANIM KİTAPLARI

• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR

• NAKLİYE + SİGORTA

• 1 YIL MEKANİK GARANTİ

• 2 YIL KONTROL SİSTEMİ GARANTİSİ

• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL

• İHTİYAÇ HALİNDE EK EĞİTİM (İSTANBUL DIŞINDA KONAKLAMA ALICIYA AİT)

• KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :

Yağ Soğutucu Ünite (1 Tonluk)

Yağ Soğutucu Ünite (1.5 Tonluk)

Kalıcı Manyetik Tabla (400 x 200 mm)

Tungsten karbür kıvılcım devresi

Ekstra Yangın Söndürücü

Ekstra KAĞIT Filtre (1 set)

C-Eksen Kolondan hareketli (4. Eksen)

Otomatik Elektrot Değiştirme (4T ATC, System 3R veya Erowa)

Otomatik Elektrot Değiştirme (4T ATC, Taiwan Malı)

YCM – ED2200C-100N TEKNİK ÖZELLİKLERİ

MODEL :	ED2200C-100N
MAKİNA ÖZELLİKLERİ :
Tabla Ölçüsü:	2250 x 1100 mm
X Hareketi:	2200 mm
Y Hareketi:	1000 mm
Z Hareketi:	600 mm
Koç kafa’dan İş Parçasına Mesafe	660 ~ 1260 mm
Maksimum Elektrot Ağırlığı	500 Kg
Maksimum İş Parçası Ağırlığı	9500 Kg
Filtreli Yağ Tankı Ebatları (W x D x H)	3300 x 1800 x 780 mm
Makine Ünite Ağırlığı	13.800 Kg
Dış Ebatlar (W x D x H)	4000 x 4600 x 3960 mm
JENERATÖR (CNC) Özellikleri 100N
Maks. İşleme/Kesme Akımı	100 A
Toplam Güç girdisi	8.0 KVA
Maks. Metal kaldırma Oranı	800 mm3 / dak.
Min. Elektrot Aşınma Oranı	% 0.40
Yüzey Hassasiyeti	0.50 µm Ra.
Net Ağırlık	330 Kg
Dış Ebatlar (W x D x H)	610 x 610 x 1885 mm
CNC SERİSİ MAKİNE İZALATÖR TANKI ED2200C-100N
Tank Kapasite	4000 Litre
Pompa	2 adet x 2 HP
Net Ağırlık	600 Kg
Filtre Metodu	8 Adet Kağıt Filtre
Dış Ebatlar (W x D x H)	4000 x 4600 x 3960 mm

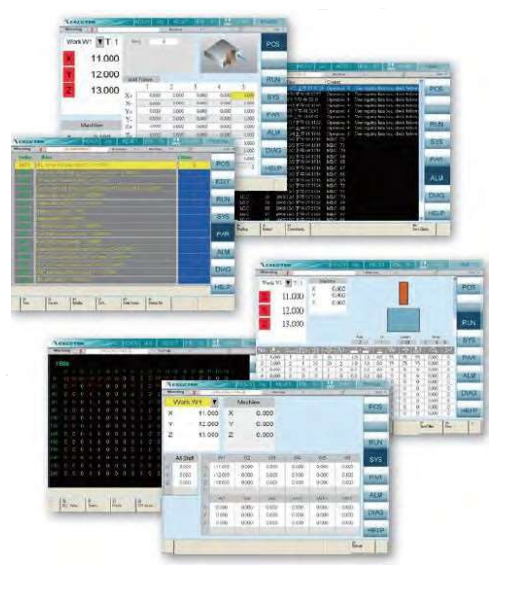

ED2200C-100N KONTROL SİSTEMİ ÖZELLİKLERİ

ED2200C-100N JENERATÖR ÖZELLİKLERİ

Üstün Erezyon Fonksiyonu

EDM’in EXCETEK’i, daha az elektrot aşınması ve hızlı erozyon hızına sahip,

kendinden MOSFET kıvılcım devresinin tümünü oluşturur, cila için kolay

pürüzsüz yüzey pürüzlülüğü ile ayna erozyonunu sağlayabilir.

Bakımı Çok Basit

EXCETEK EDM Jeneratörü, ön ve arka montaj modülü tasarımını, devre

fonksiyonunun açık olduğunu, her bir devrenin sigorta korumasına sahip

olduğunu, kontrol bakımı ve değişim PCB’si için kolay olduğunu, kullanıcıya

kolay ve hızlı hizmet kalitesi sunmasını sağlar.

Performansı ile kararlı Jeneratör

Ön ve arka ayrı çift ısı akış sistemi, sıcak bileşen ve soğuk devre ayrı,

elektronik bileşen. jeneratör çalışma istikrarlı, neredeyse sıfır bakım

geliştirmek için yeterli soğutucu.

Satış sonrası hizmet kalitesi mükemmel

EDM EXCETEK satış sonrası servis sistemi, operasyon, Eğitim, Bakım,

Uygulama, profesyonel yönetim teknolojisinin öncülüğüne göre, satış sonrası

servis desteğinden sonra servis kalitesinin ve müşterinin rahatsızlık

korkusunun sağlanması dahil olmak üzere, tam kapsamlı satış sonrası hizmet

sistemi sunmaktadır.





YCM EXCETEK ED2200C-100N Modeli Teklifini iletmemiz için lütfen aşağıdaki iletişim bilgilerinizi bizlere iletir misiniz…
