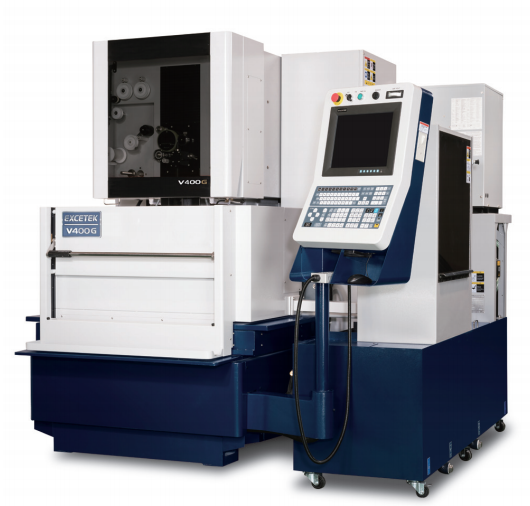

V400G-Plus CNC Tel Erezyon Tezgahı

Yüksek HIZLI, Yüksek KALİTE, Yüksek KESME PERFORMANSLI

HAVUZLU TİP ve OTOMATİK TEL TAKMALI EXCETEK V400G PLUS YÜKSEK HIZLI ve YÜKSEK PERFORMASLI CNC TEL EREZYON TEZGAHI

Aksesuarları

Özellikleri : V400G PLUS
Maksimum Parça Boyutları (mm) : 750 x 550 x 215
X Hareketi (mm) : 400
Y Hareketi (mm) : 300
Z Hareketi (mm) : 220 mm
Kesme Açısı : 22º lik AÇILI KESİM
Tabla Yükü : 500 Kg.
Makinenin Ağırlığı : 2.700 Kg.

YCM EXCETEK V400G PLUS (Havuzlu)

CNC TEL EREZYON Tezgahı

Standard Aksesuarları

  • İŞLEME BOYUTLARI : X750 mm, Y550 mm, Z215 mm
  • Maksimum İş parçası boyutları : 400 x 300 x 220 mm
  • TABLA YÜKÜ : 500 Kg.
  • 5-EKSENDE DİREKT BAĞLI AC SERVO MOTOR
  • Tel Çapı : ø 0.15 ~ ø 0.3 mm
  • HAVUZLU SİSTEM
  • AKILLI ve KOLAY KULLNIM ÖZELLİĞİ
  • Bir çok kesme teknolojilerine sahip
  • Kolay kullanıma sahip arayüz
  • Uzaktan izleme ve takip özelliği
  • Pratik kullanım sağlayan diyalog yöntemi ile kullanılan özellikler

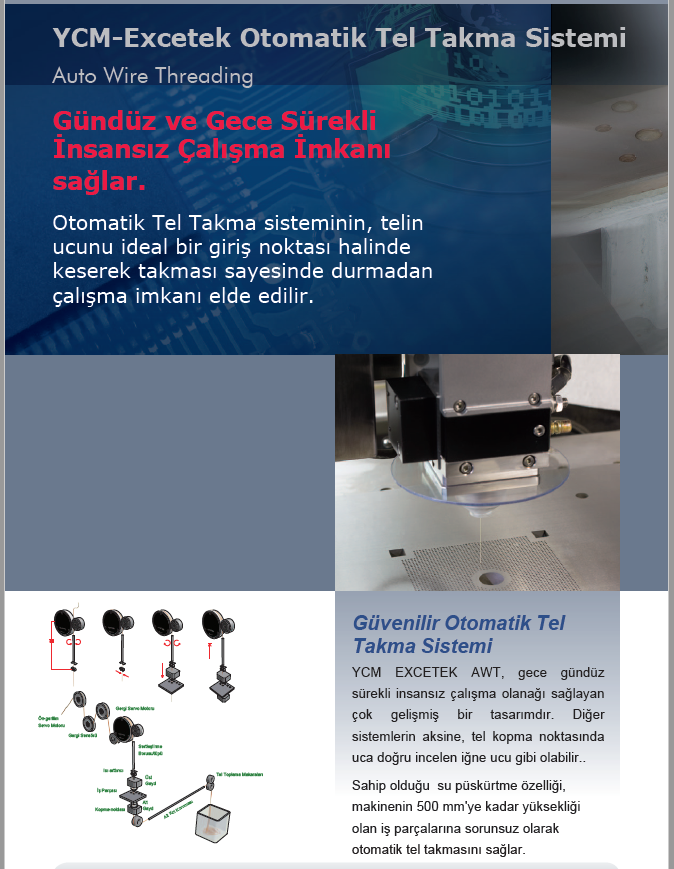

  • AWT – YÜKSEK HIZLI GÜVENİLİR Otomatik Tel Takma Özelliği (Opsiyon)
  • Yüksek hızlı güvenilir AWT
  • Kanala Tel Takma Özelliği
  • Su altında tel takma özelliği
  • Çok gözlü veya progresiv kalıpların işlenmesinde personel ve işletme maliyetlerin azaltır
  • PLUS Modellerinde GELİŞTİRİLMİŞ KESME PERFORMANSI (PLUS Serilerinde Standart)

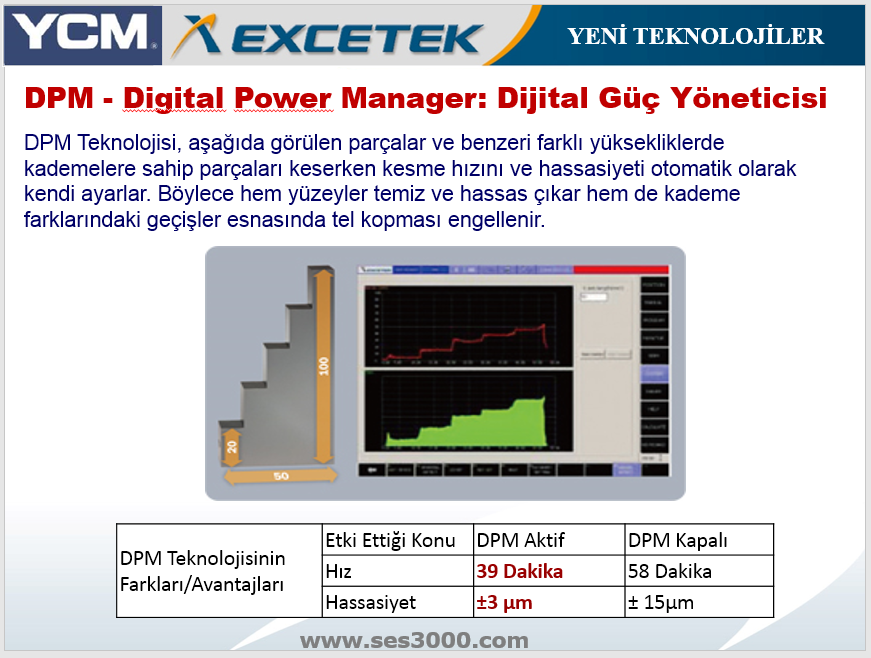

  • DPM – Dijital Güç Yöneticisi Modülü ile farklı yüksekliklerdeki kademeli parçaları keserken hızı, ilerlemeyi ve hassasiyeti makine kendisi ayarlar. (Opsiyon)
  • Kesme esnasında elektrik akımını deşarj etmeyi sabitleyici
  • HP AVR Yüksek Güçlü Otomatik Voltaj Regülatörü (15 kVA)–Yüzey kalitesini iyileştirir (Ra 0.35 µm)

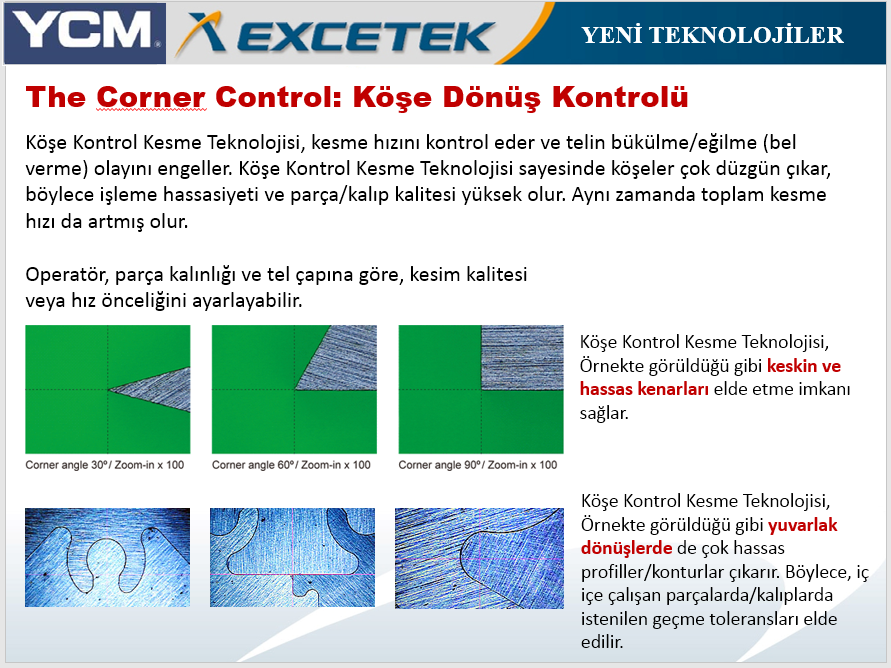

  • Yeni köşeleri kontrol ederek kesme stratejisi
  • Manuel yarıçap işleme özelliği

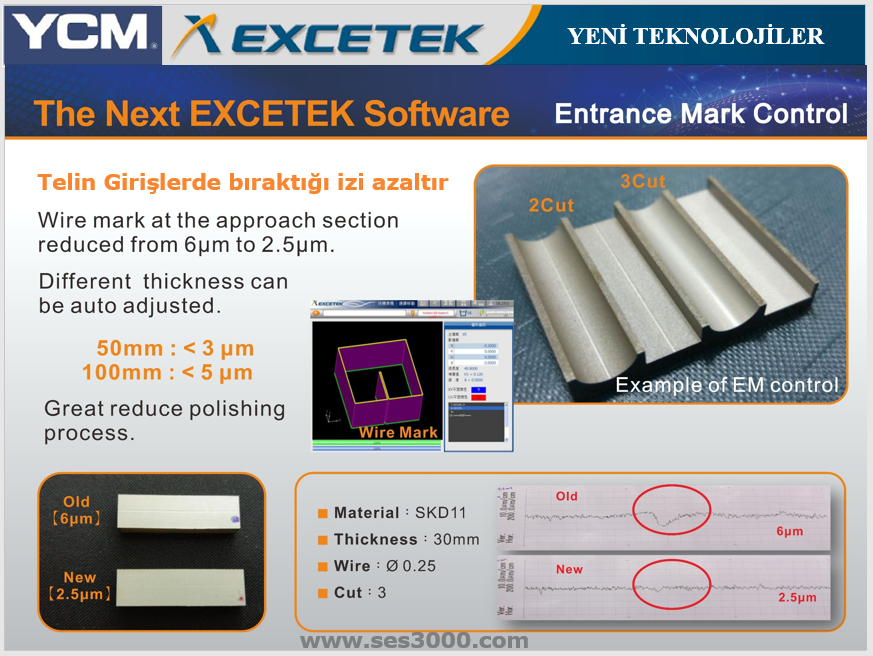

  • Telin parçaya giriş çıkışlarında bıraktığı izi azaltan özeliğe sahiptir (6 µm’den 2.5 µm’ye düşer)
  • Yeni mikron mertebesinde kesme devresi
  • PLUS Modellerinde Güç Tasarrufu Sağlama ve Düşük Maliyetli Çalıma İmkanı
  • AKILLI Güç Yönetimi
  • Tel tüketimi daha azdır
  • Bakımı kolay ve servis maliyetleri düşüktür
  • Heidenhain Optik Cetvel (X/Y Eksenleri)
  • 22º lik AÇILI KESİM (Konik ve 4 Eksen Kesim Yapabilir)
  • OTOMATİK OLARAK TEL DİKLİĞİNİ AYARLAMA APARATI
  • KAĞIT FİLTRE SİSTEMİ (2 adet)
  • TAKIM ÇANTASI
  • 0.25 mm’lik ALT VE ÜST ELMAS GAYDLAR
  • Alt ve Üst Su Nozulları (0.25mm)
  • 0.25 mm ’lik 5 Kg. PRİNÇ TEL
  • İyon Değişim Reçinesi (10 Litre)
  • SOĞUTMA UNİTESİ (Yalıtkan)
  • PC BAZLI KONTROL SİSTEMİ ve WINDOWS XP-E İşletim Sistemi
  • 64 Bit, Yüksek hızlı (High Speed) CPU
  • 15” Dokunmatik Ekran, Klavye ve Mouse
  • LAN, USB Sürücü, Disket Sürücü, RS232
  • Kenarlardan veya Deliklerden referans ile EKSEN DOĞRULTMA (Rotasyon) ÖZELLİĞİ
  • UPS (Elektrik kesilmesinde kaldığı yeri korumak için) ve TRAFO
  • BAĞLAMA KİTİ
  • ÇALIŞMA LAMBASI
  • KULLANIM KİTAPLARI (MANUELLERİ)
  • KOMPLE KAPALI KASA
  • UZAKTAN KUMANDA PANELİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • NAKLİYE + SİGORTA
  • 1 YIL MEKANİK GARANTİ
  • 2 YIL KONTROL SİSTEMİ GARANTİSİ
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • İHTİYAÇ HALİNDE EK EĞİTİM (İSTANBUL DIŞINDA KONAKLAMA ALICIYA AİT)
  • KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :
AWT – Otomatik Tel Takma Özelliği
HP AVR – Yüksek Güçlü Otomatik Voltaj Regülatörü 15 kVA
(Trafo ile entegre)

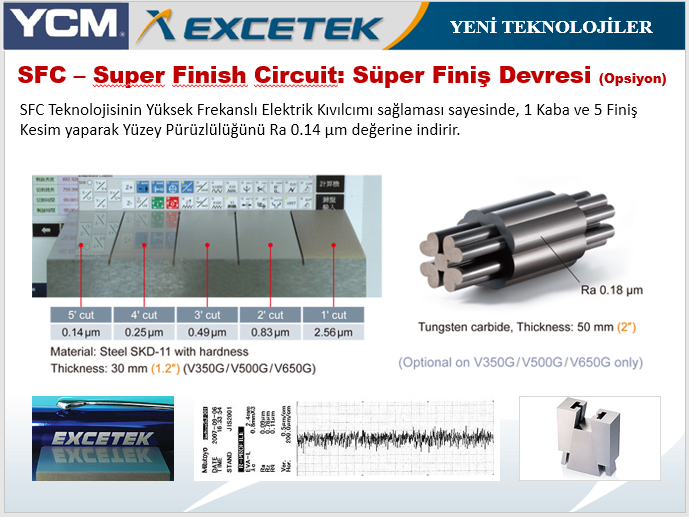

Süper yüzey kalitesi Devre TEKNOLOJİSİ – Daha iyi yüzey kalitesi için
DPM (Digital Power Manager)
Heidenhain (ALMAN MALI) Optik Cetvel (X/Y Eksenleri)
Z Eksen Hareketi 410 mm
Z Eksen Hareketi 500 mm
Alt ve Üst Tel gaydı (Ø 0.15 mm, Ø 0.20 mm, Ø 0.25 mm, Ø 0.30 mm)
Alt ve Üst Su nozulu
Filtre
Tel Makarası (0.25mm), 5 kgs/makara
Ön kapının 2 kademeli olması
SMS – Telefona mesaj gönderme özelliği
YCM SolidCNC Wire – Tel Erozyon CAD/CAM Sistemi
MasterCAM Wire – 5 Eksen Tel Erozyon CAD/CAM Sistemi

(USD 5,600 yerine Makine ile birlikte olan Özel fiyat)

Teknik Özellikler

YCM – V400G PLUS TEKNİK ÖZELLİKLERİ

MODEL : V400G PLUS (HAVUZLU)
MAKİNA ÖZELLİKLERİ :
Maksimum İş Parçası Boyutları 750 x 550 x 215 mm
Maks. İş Parçası Ağırlığı 500 kg.
X Ekseni 400 mm
Y Ekseni 300 mm
Z Ekseni 220 mm
U Ekseni 80 mm
V Ekseni 80 mm
Sürücü Sistemi AC Servo Motor
Tel Çapı Ø 0.15 ~ Ø 0.3
Maksimum Kesme Açısı ± 22° / 80 mm
CNC Kontrol Sistemi PC BAZLI, Windows XP-E
Kesim Güç Ünitesi :
Güç Ünitesi AC /DC MOSFET
 Yüzey Kalitesi 0.3 ~ 0.4 µm
 Akıllı Ateşlemeli – Güç Ünitesi Ultra-İnce, Katı plaka
 Maks. Kesme Hızı 250 mm² / Ø 0.25 mm tel ile ve

Düz doğrusal kesimlerde

 Gerekli Elektrik Sistemi 3 Faz, 220V / 380V, %10 25A, 18 KVA
CNC Ünite :
Kontrol Sistemi Pentium 2 IPC Endüstriyel Bilgisayar
 Hafıza Sistemi 64 MB DOM
 Ekran Sistemi 15” TFT Tipi Dokunmatik Ekran
 Bilgi Girişleri USB Sürücü, Klavye, RS232-Kablo, 3.5” Disket Sistemleri Mevcuttur
 Servis Kontrolü Komple kapalı devre servis kontrol sistemi
 Değer Giriş Hassasiyeti 0.0001
 Maks. Giriş Değeri ± 9999.9999
 Interpolasyon Fonksiyonu Doğrusal (Linear) / Dairesel (Circular)
 Pozisyonlama Komut Biçimi Eklemeli (Incremental) / Mutlak (Absolute)
 Şablon Döndürme 0 ~ 360°
YCM V400G PLUS TEKNİK ÖZELLİKLERİ

Filtreleme Sistemi :

Filtre (Tank) Kapasitesi 650 Litre
 Filtre Malzemesi Kağıt Filtre
Reçine Kapasitesi 10 Litre
 Su İletkenlik Kontrolü Otomatik
 Su Isı Kontrolü Otomatik
HASSASİYET :
Konumlama 0.004 mm
 Yüzey Kalitesi 0.2 µm Ra ‘nın altında
GENEL ÖZELLİKLER :
Hava Basıncı 6 Bar, 5m3 / saat
Güç Sarfiyatı 15 kVA
Makine Ağırlığı 2.700 Kg
Kapladığı Alan (mm) 2100 x 2230 x 2175
  • JENERATÖR MAKİNA ÜZERİNDE ETEGRE EDİLMİŞTİR, YERDEN TASARRUF SAĞLAR
  • SOĞTUCU MAKİNA ÜZERİNDEDİR, YERDEN TASARRUF SAĞLAR
  • HAVUZLU SİSTEM OLMASINA RAĞMEN TANKI 2 KAPILIDIR, TANK DOLUYKEN BİLE ÜST KAPI AÇILIP OPERASYONEL İŞLEMLERİ KOLAY YAPMANIZI SAĞLAR
  • GENİŞ YAPILI, RİJİT ve HASSAS KESİM İÇİN

TASARLANMIŞ GÖVDE

  • ISO9001
  • CE DONANIMI ve KORUMALAR
  • Ses3000 SERVİS GÜVENCESİ
