YCM-DCV2012B Köprülü Çift Kolonlu CNC İşleme Merkezi
Yüksek RİJİTLİKTE ve KAPASİTEDE ….
ÇİFT KOLONLU (KÖPRÜLÜ)
YCM – DCV2012B Yüksek Hızlı, Güçlü ve Hassas CNC İŞLEM MERKEZİ
NMV Modellerini seçmek için tıklayınız…
Aksesuarları
| Özellikleri : | DCV2012B |

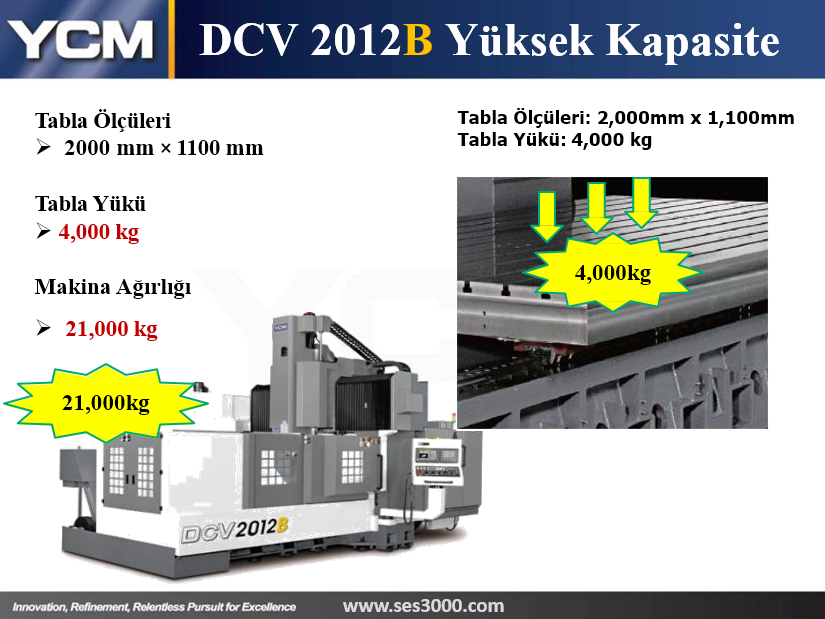

| Tabla Boyutları (mm) : | 2000 x 1100 |
| X Hareketi (mm) : | 2000 |
| Y Hareketi (mm) : | 1200 |
| Z Hareketi (mm) : | 762 |
| Kolonlar Arası Mesafe (mm) : | 1340 |
| İş Mili Tipi ve Devri :
(Opsiyon) |
BBT50 – 10.000 dev/dak. – 30 HP
(DCV2012A: BBT40 – 20.000 dev/dak.) |
| Magazin (ATC) : | 32T ATC |
| Tabla Yükü : | 4.000 Kg. |
| Makinenin Ağırlığı : | 21.000 Kg. |
YCM – DCV2012B (ÇİFT KOLONLU) için
STANDART AKSESUARLAR
- İŞLEME BOYUTLARI: X2000 mm, Y1200 mm, Z762 mm
- TABLA BOYUTLARI: 2000 x 1100 mm
- Tabla YÜKÜ: 4000 Kg.
- BOŞTAKİ HIZLARI: X/Y : 20 m/dak. Z: 15 m/dak.
- KESME HIZI: 10.000 mm/dak.
- 32T MAGAZİN (KOLLU TİP)
- Hi-Speed Spindle Package – Yüksek hızlı İş mili paketi
- İş Mili Koniği : BBT50
- IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili
- İş Mili Hızı : 10000 dev/dak.
- Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
- Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
- Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
- FANUC α 26/10000iL+SPM26i, 22 kW (30 HP) Yüksek Torklu İş mili motoru
- İŞ MİLİNDE YÜKSEK TORK için ELEKTRONİK TORK SİSTEMİ (360 Nm)
- FANUC 200FB GELİŞMİŞ KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- JERK KONTROL – 2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- 1ms okuma hızı, 400 Blok NC Program Okuma kapasitesi
- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Statik Parça Program Hafıza Kapasitesi – 1280M

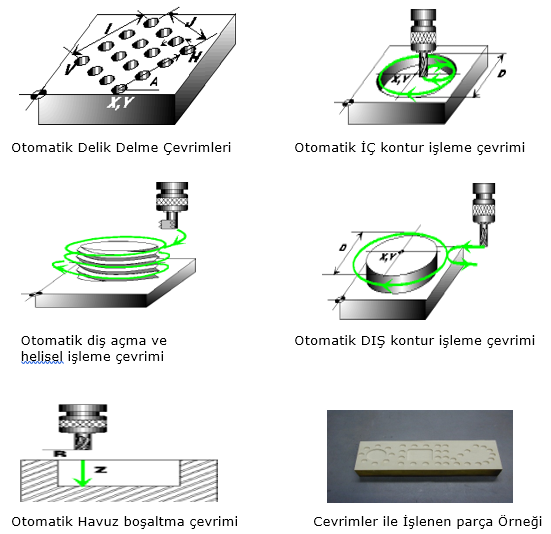

- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
- AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
- Pistonlu Tip Merkezi Yağlama Sistemi
- ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
- KAPALI KASA (CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
- TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
- HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
- X, Y ve Z KIZAKLARI KORUYUCULARI
- Kızak yağı ile kesme sıvısını (soğutma suyu)ayrıştırma (Oil skimmer) ünitesi
- İş mili çevresinde takımı daha iyi soğutmak için Dairesel tip soğutma nozulları
- VİDALI Tip + ZİNCİRLİ Tip TALAŞ KONVEYÖRÜ
- Yüksek Basınçlı Su Pompası (3 bar)
- M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
- ELEKTRİK KABİNİNİ KLİMA İLE SOĞUTMA SİSTEMİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- Deniz yolculuğuna dayanıklı komple ahşap ambalaj ve paketleme
- Temele Bağlantı Saplamaları ve Cıvataları
- 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
- NAKLİYE + SİGORTA
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
Opsiyonlar
İSTEĞE BAĞLI AKSESUARLAR:
| İsteğe Bağlı Aksesuarların Tanımları |
| Kolonu Uzatma 250 mm (DCV2012A için 240mm) |
| 32T ATC Magazin yerine 40T ATC Magazin (DCV2012A için 24T yerine 30T) |
| 40T ATC Magazin yerine 60T ATC Magazin |
| HEIDENHAIN Optik Cetveller (X/Y/Z) |
| Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve
(daha sonradan takılamaz) |
| Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof) |
| Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof) |
| 4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri) |
| Ortam yağını toplayıcı ünite (FX-4002 from UK) * 2 set |
| Püskürtme Yağ ile takım ucunu soğutma sistemi |
| Takım boyu ölçme Probu (METROL) |
| Takım boyu/çapı ölçme Probu (RENISHAW TS-27R) |
| Takım boyu/çapı ölçme Probu (BLUM Z3D) |
| Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü) |
| İş Parçası ölçme Probu (BLUM TC50) |
| İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60) |
| MXP-200FB için 0.4 ms blok okuma hızı ve 600 blok önden okuma kapasitesi |
| MXP-200FB yerine MXP200FC (600 Blok okuma kapasitesi) |
| 1000 Blok okuma kapasitesi – FANUC 200FC için geçerlidir. |
| JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar |
| FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface) |
| Takım aşınması ve ömrü yönetimi |
| DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta |
| Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
Teknik Özellikler
YCM – DCV2012B TEKNİK ÖZELLİKLERİ
| MODEL : | DCV2012B | |
| İŞ MİLİ MİLİ : | ||
| Maksimum İş Mili Devri
(Opsiyon) |
IDD (Direkt Bağlı): 100 10.000 dev/dak.
15.000 dev/dak.) |
|
| İş Mili Koniği
(Opsiyon) |
BBT50
(HSK-100A) |
|
| İş Mili Gücü (Opsiyon) | 22 kW-30 HP (18/32 kW) | |
| HAREKETLER : | ||
| X Ekseni | 2000 mm | |
| Y Ekseni | 1200 mm | |
| Z Ekseni | 762 mm | |
| Fener mili merkezinden tablanın üst yüzeyine mesafe | 200 962 mm | |
| Kolonlar arası mesafe | 1340 mm | |
| TABLA : | ||
| Tabla Boyutları | 2000 x 1100 mm | |
| Maksimum Tabla Yükü | 4000 Kg. | |
| T Kanal (Sayısı × Genişliği × Adım) | 7 x 22 mm x 150 mm | |
| İLERLEMELER : | ||
| Hızlı İlerleme (X/Y/Z) | 20 / 20 / 15 m/dak. | |
| Kesme Hızı İlerlemesi | 1 ~ 10000 mm/dak. | |
| Vidalı Mil Çapları (X/Y/Z) | – | |
| ATC – Otomatik Takım Değiştirme Ünitesi : | ||
| Takım Magazini Kapasitesi | 32T (40T) | |
| Takım Değiştirme Metodu | Kollu Tipi | |
| Maksimum Takım (Çapı x Boyu) | Ø 125 mm | |
| Maksimum Takım Çapı (bir boş bırakarak) | ||
| Maksimum Takım Ağırlığı | 20 Kg./Adet | |
| Çektirme Vidası Tipi | MAS-P40T-1 | |
| Takım Değiştirme Zamanı | – | |
| Takım Seçim Metodu | En kısa yoldan (Random) | |
| MOTOR : | ||
| İş Mili Motoru (Opsiyon) | 22 kW (18/32 kW) | |
| İlerleme Motor Gücü (X/Y/Z) | 6/7/7 kW | |
| HASSASİYET: TAM BOYDA | ||
| Konumlama (A) – ISO 10791-4
YCM Değerleri |
(X/Y/Z) 0.042/0.032/0.025 mm
(X/Y/Z) 0.015/0.010/0.010 mm |
|
| Tekrarlama (R) – ISO 10791-4
YCM Değerleri |
0.020/0.018/0.015 mm
(X/Y/Z) 0.010/0.007/0.007 mm |
|
| GENEL ÖZELLİKLER : | ||
| Hava Basıncı | 16 Kg / cm2 | |
| Güç Sarfiyatı | 60 kVA | |
| Makine Ağırlığı | 21.000 Kg | |
| Kapladığı Alan (mm) | 5600 mm x 3300 mm x 3850 mm | |
|
||
- FANUC 200FB GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- JERK KONTROL – 2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- 1ms okuma hızı, 400 Blok NC Program Okuma kapasitesi
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- FANUC 200FB Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
- Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
- Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.
- Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.

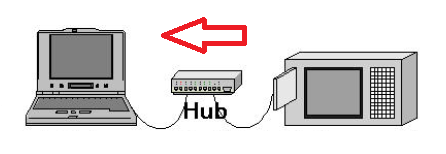

- HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.
- CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.
- FANUC 200FB Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.

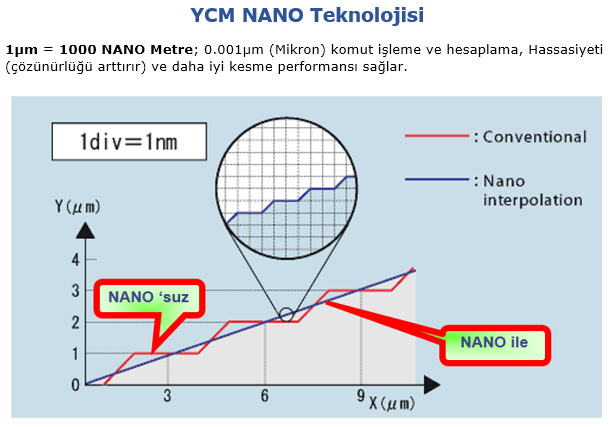

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

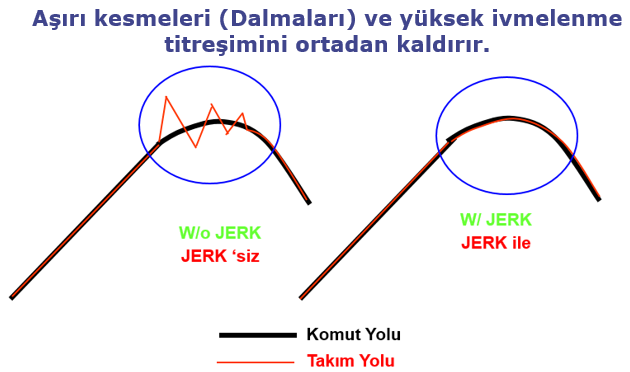

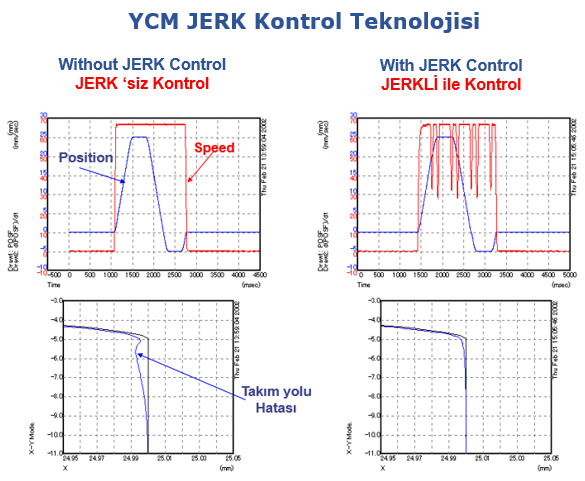

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağşlar.
YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.

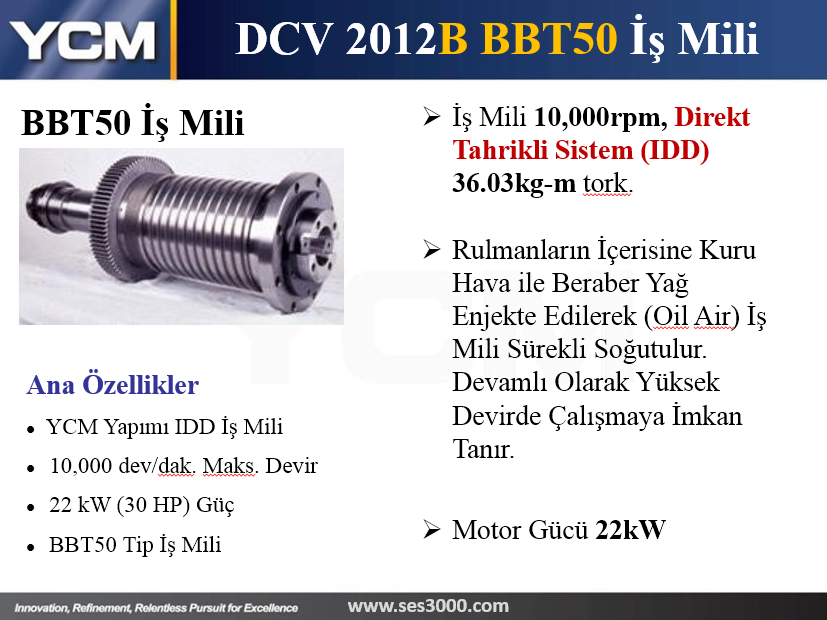

Yüksek Hızlı (High Speed) İşmili (BBT50 – 10000 d/dak.)
Sürekli İşmili Rulmanlarının içerisini (Bilyaları) soğutulmuş HAVA+YAĞ karışımıyla pülverize yağlama sistemi. (Opsiyon)
