YCM WV108A CNC Dik İşleme Merkezi
YCM – WV108A Yüksek RİJİTLİKTE ve KAPASİTEDE
MASURALI KIZAKLI CNC İŞLEM MERKEZİ
YCM – WV108A YÜKSEK RİJİTLİKTE ve KAPASİTEDE
Aksesuarları
| Özellikleri : | WV108A |
| Tabla Boyutları (mm) : | 1300 x 820 |
| X Hareketi (mm) : | 1120 |
| Y Hareketi (mm) : | 762 |
| Z Hareketi (mm) : | 700 |
| İş Mili Tipi ve Devri :
(Opsiyon) |
BBT40 Tipi İş Mili – 12.000 Dev/dak.
(15.000 dev/dak.) |
| Magazin Kapasitesi : | 24T (Kollu Tip) |
| Tabla Yükü : | 1.200 Kg. |
| Makinenin Ağırlığı : | 11.000 Kg. |
YCM – WV108A High Speed CNC İşlem Merkezi için
STANDART AKSESUARLAR
- İŞLEME BOYUTLARI : X1120 mm, Y762 mm, Z700 mm
- TABLA YÜKÜ : 1.200 Kg
- BOŞTAKİ HIZLARI : X/Y : X/Y : 24000 mm/dak. Z: 18000 mm/dak.
- KESME HIZI : 18000 mm/dak.
- 3-EKSENDE DİREKT BAĞLI SERVO MOTOR
- 24 ATC KOLLU TİP HIZLI MAGAZİN
- BBT40 tip İŞ MİLİ – 12.000 Dev/dak., IDD (ISOLATED DIRECT DRIVE) Tipi
- (Opsiyon : 15.000 Dev/dak.)
- HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
- FANUC α 8i, 15kW (20HP) İş mili motoru
- GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
- X/Y/Z, SİLİNDİRİK (MASURALI) TİP RULMANLI KIZAK YOLLARI
- FANUC 200FB+ GELİŞMİŞ KONTROL SİSTEMİ
• TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
• 2 GB (PCMCIA) HAFIZA KARTLI
• AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
• JERK KONTROL – 2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
• FSS (Fine Surface Setting) – Pürüzsüz Yüzey Ayarı ile işleme ve yüzey kalitesi artar.
• Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
• Pürüzsüzlük Tolaransı+ ile Yüksek Hızlı ve Yüksek Hassasiyetli işleme ayarlanabilir.
• 1ms okuma hızı, 400 Blok NC Program Okuma kapasitesi
• Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
• APARATSIZ DİŞ AÇMA (RIGID TAPPING)
• OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
• HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
• KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
• Statik Parça Program Hafıza Kapasitesi – 1280M
• Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar,
döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma.
- Pistonlu Tip Merkezi Yağlama Sistemi
- 2 adet Vidalı Tip Talaş Konveyörü (Y Ekseninin her iki tarafında)
- TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
- KAPALI KASA (CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
- X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
- ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
- Taiwan’dan Türkiye Gümrüğüne kadar NAKLİYE + SİGORTA
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
Opsiyonlar
| İsteğe Bağlı Aksesuarların Tanımları : |
| Temele Bağlantı Saplamaları ve Cıvataları |
| Kapı Emniyetleri (CE Standartlarına uyumlu) |
| CE |
| Transformatör (400V/3Ph/50Hz) |
| Komple Ahşap Ambalaj ve Paketleme |
| BBT40 – 15000 dev/dak. (IDD) + 18.5 kW + 9.74 kg-m + Oil Air Spindle (Fanuc için) |
| BBT40 – 12000 dev/dak. (IDD) + 30 kW + 20.87 kg-m (Fanuc için) |
| BBT40 – 15000 dev/dak. (IDD) + 30 kW + 20.87 kg-m + Oil Air Spindle (Fanuc için) |
| İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli) |
| 24T ATC Magazin yerine 30T ATC Magazin |
| 24T ATC Magazin yerine 40T ATC Magazin |
| 24T ATC Magazin yerine 48T ATC Magazin |
| 24T ATC Magazin yerine 60T ATC Magazin |
| HEIDENHAIN Optik Cetveller (X/Y/Z) |
| Vidalı tip Talaş Konveyörü (4 adet Y ekseninde ve 1 adet X ekseninde) |
| Zincir Tipi Talaş Konveyörü (Chain Type) |
| Paletli Tip Talaş Konveyörü (Scraper Type) |
| Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz) |
| Takım içinden su verme (20 Bar/Form A) |
| Takım içinden su verme (30 Bar/Form A) |
| Takım içinden su verme (70 Bar/Form A) |
| Takım içinden hava ile soğutma (Su soğutma zaten varsa) |
| 4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri) |
| Yüksek Basınçlı Su Pompası (3 bar) |
| İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları |
| Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır) |
| Talaşları temizleme ve soğutma için duşlama sistemi |
| Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte) |
| Ortam yağını toplayıcı ünite (FX-4002 from UK) |
| Püskürtme Yağ ile takım ucunu soğutma sistemi |
| Takım boyu ölçme Probu (METROL) |
| Takım boyu/çapı ölçme Probu (RENISHAW TS-27R) |
| Takım boyu/çapı ölçme Probu (BLUM Z3D) |
| Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü) |
| İş Parçası ölçme Probu (BLUM TC50) |
| İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60) |
| FANUC 200FB ve 1 ms blok okuma hızı,400 blok önden okuma kapasitesi ve JERK Dahil |
| JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar |
| FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface) |
| İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile) |
| Takım aşınması ve ömrü yönetimi |
| Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için) |
| DEX RD250R MASURALI Hidrolik Tip Döner Tabla-Çap 250mm ve karşı punta |
| Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE
CAM Programı (Kampanya Fiyatıdır) |
| Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ
FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır) |
Teknik Özellikler
YCM – WV108A TEKNİK ÖZELLİKLERİ
| MODEL : | WV108A |
| İŞ MİLİ MİLİ : | |
| Maksimum İş Mili Devri
(Opsiyon IDD-Direkt Bağlı) |
60 – 12.000 dev/dak.
(15.000) dev/dak. |
| İş Mili Koniği | BBT40 |
| ÖN Rulman Çapı | Ø 70 mm |
| HAREKETLER : | |
| X Ekseni | 1120 mm |
| Y Ekseni (Opsiyon) | 762 mm |
| Z Ekseni | 700 mm |
| Fener mili merkezinden tablanın üst
yüzeyine mesafe |
150 850 mm |
| TABLA : | |
| Tabla Boyutları | 1300 x 820 mm |
| Maksimum Tabla Yükü | 1.200 Kg. |
| T Kanal (Sayısı × Genişliği × Adım) | 5 x 22 mm x 150 mm |
| İLERLEMELER : | |
| Hızlı İlerleme (X/Y/Z) | 24 / 24 / 24 m/dak. |
| Kesme Hızı İlerlemesi | 1 ~ 18000 mm/dak. |
| Vidalı Mil Çapları (X/Y/Z) | Ø45 / Ø45 / Ø45 mm |
| ATC – Otomatik Takım Değiştirme Ünitesi : | |
| Takım Magazini Kapasitesi (Opsiyon) | 24T |
| Takım Değiştirme Metodu | Kollu Tipi |
| Maksimum Takım (Çapı x Boyu) | Ø 90 x 300 mm |
| Maksimum Takım Çapı (bir boş
bırakarak) |
Ø 125 mm |
| Maksimum Takım Ağırlığı | 6 Kg./Adet |
| Çektirme Vidası Tipi | MAS-P40T-1 |
| Takım Değiştirme Zamanı | 3.5 sn. |
| Takım Seçim Metodu | En kısa yoldan (Random) |
| MOTOR : | |
| İş Mili Motoru (Opsiyon) | FANUC a8i 7.5/11/15 KW (20HP) |
| İlerleme Motor Gücü (X/Y) | FANUC α C22i 3.0 Kw (4.1 HP) |
| İlerleme Motor Gücü (Z) | FANUC α C30i 4.2 Kw (5.7 HP) |
| Güç Sarfiyatı | 80 kVA |
| Makine Ağırlığı | 44.000 Kg |
| Makine Boyutları (mm) | 15.900 mm x 6.661 mm x 4.326 mm |
| MODEL : | WV108A |
| HASSASİYET : | |
| Konumlama – JIS B 6338 (300 mm)
ISO 10791-4 : 0.032 mm |
0.004 mm
0.014 mm |
| Tekrarlama – JIS B 6338 (300 mm)
ISO 10791-4 : 0.018 mm |
0.002 mm
0.010 mm |
| GENEL ÖZELLİKLER : | |
| Hava Basıncı | 5 Kg / cm2 |
| Güç Sarfiyatı | 40 kVA |
| Makine Ağırlığı | 11.000 Kg |
| Kapladığı Alan (mm) | 3020 x 3350 x 3300 |
|
|
FANUC 200FB+ GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
- FSS (Fine Surface Setting) – Pürüzsüz Yüzey Ayarı ile işleme ve yüzey kalitesi artar.
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- Pürüzsüzlük Tolaransı+ ile Yüksek Hızlı ve Yüksek Hassasiyetli işleme ayarlanabilir.
- 1ms okuma hızı, 400 Blok NC Programı Önden Okuma kapasitesi
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- FANUC 200FB Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
- Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
- Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.

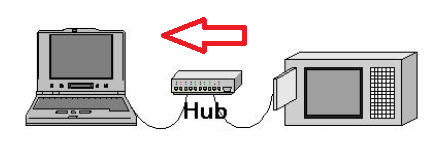

- Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.
- HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.
- CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.
- FANUC 200FB Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.
YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

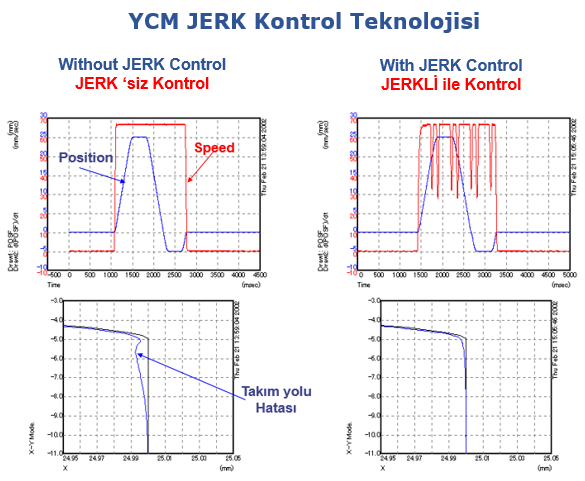

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağşlar.
GÖVDE : Ekstra Genişlikte Kolon ve Makine
YCM’nin , FANUC 200FB+ YENİ KONTROL SİSTEMİ ÜZERİNDE
YILLARIN VERDİĞİ TECRÜBELER İLE GELİŞTİRDİĞİ (FSS:
Fine Surface Setting) PÜRÜZSÜZ YÜZEY AYARI; İşleme ve
KALIP/İŞ PARÇASI’nın yüzey kalitesini arttırır.
YENİ Pürüzsüzlük (Yumuşatma) Toleransı+
