Özellikleri :	TV158B
Tabla Boyutları (mm) :	1700 x 860
X Hareketi (mm) :	1500
Y Hareketi (mm) :	860
Z Hareketi (mm) :	750
İş Mili Tipi ve Devri :	BT50 – 6.000 dev/dak. (30 HP) Opsiyon: (IDD–BBT50 10.000 d/dak.)
Magazin Kapasitesi :	24 (32/40/50) T
Kontrol Sistemi :	FANUC 200FB
KIZAK Sistemi :	KUTU KIZAK (Z Kızakları GÖMME Tip)
Tabla Yükü :	2.000 Kg.
Makinenin Ağırlığı :	16.630 Kg.

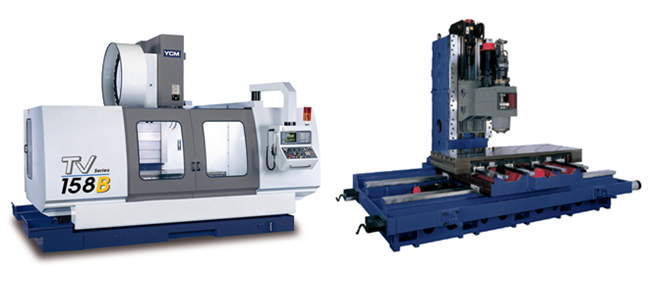

SUPERMAX YCM – TV158B CNC İŞLEM MERKEZİ

Standard Aksesuarları

• İŞLEME BOYUTLARI : X1500 mm, Y860 mm, Z750 mm
• Tabla YÜKÜ : 2.000 Kg.
• BOŞTAKİ HIZLARI : X/Y : 15000 mm/dak. Z: 12000 mm/dak.
• KESME HIZI : 10.000 mm/dak.
• 24T MAGAZİN (KOLLU TİP)

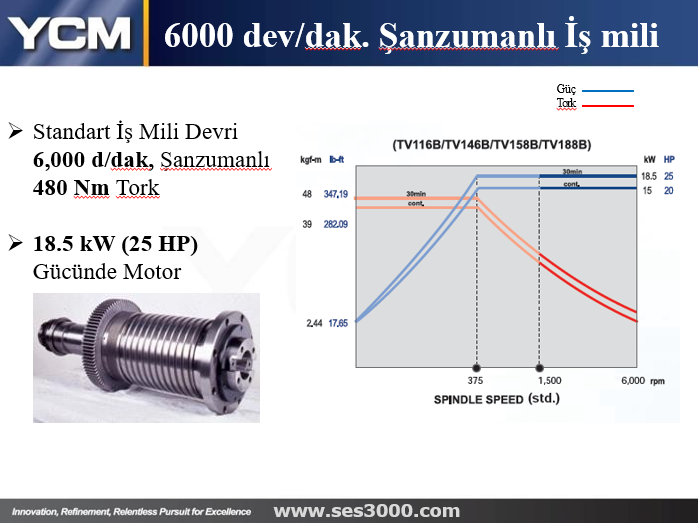

• BT50 tip İŞ MİLİ – 6.000 Dev/dak. (30 HP)
• İŞ MİLİNDE YÜKSEK TORK için GEARBOX (ŞANZUMAN)

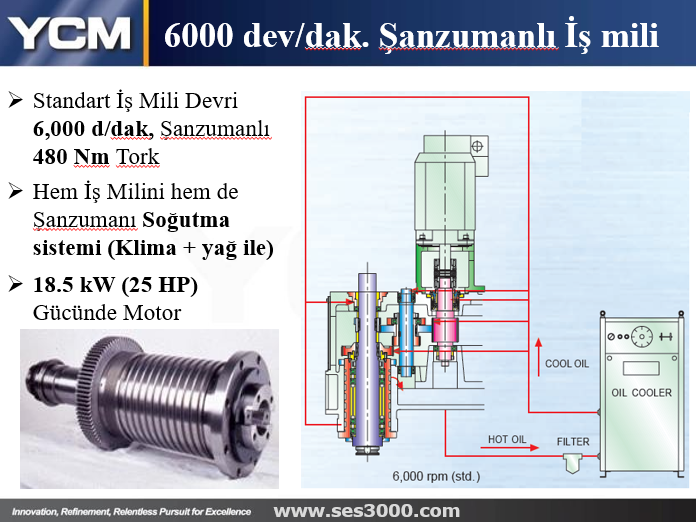

• İŞ MİLİNİ ve ŞANZUMANI SOĞUTMA SİSTEMİ (Spindle Cooling System)
• İŞ MİLİ HAVA PERDESİ (SU BUHARI VE TOZ KAÇMASINI ÖNLER)

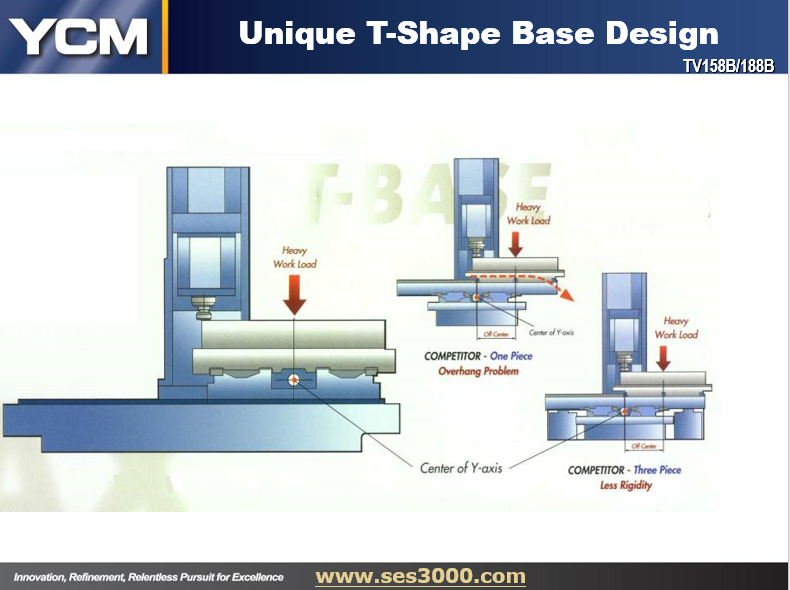

• GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE – T Tipi Yapı sayesinde Tablada SARKMA OLMAZ.

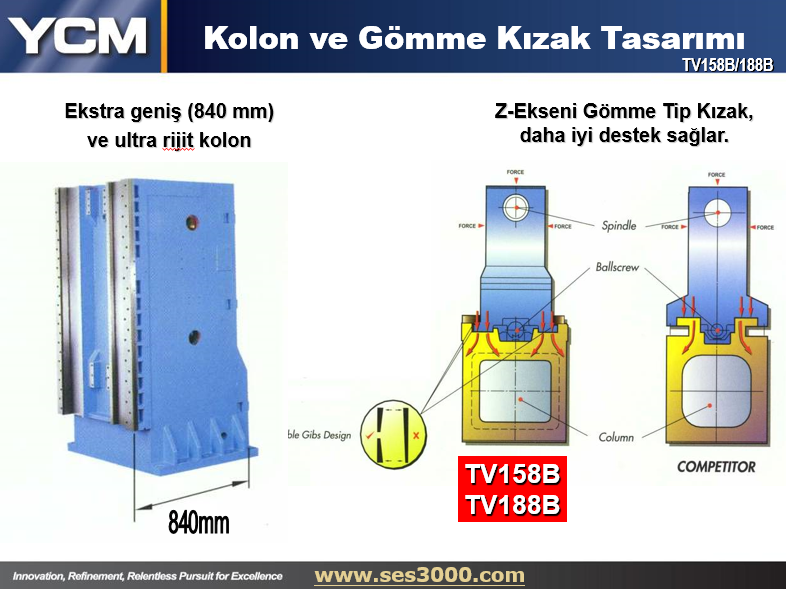

• AĞIR PASOLAR İÇİN TASARLANMIŞ PATENTLİ TABLA ve Z EKSENİ GÖMME KIZAK.
• FANUC 200FB GELİŞMİŞ KONTROL SİSTEMİ
• TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
• 2 GB (PCMCIA) HAFIZA KARTLI
• AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ

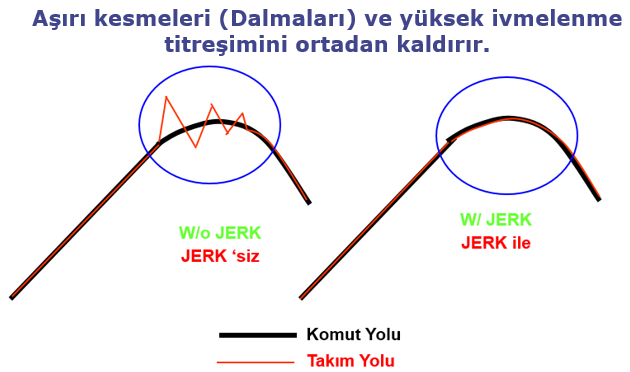

• JERK KONTROL – 2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
• Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
• 1ms okuma hızı, 400 Blok NC Program Okuma kapasitesi
• Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
• APARATSIZ DİŞ AÇMA (RIGID TAPPING)
• OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
• HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
• KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
• Statik Parça Program Hafıza Kapasitesi – 1280M

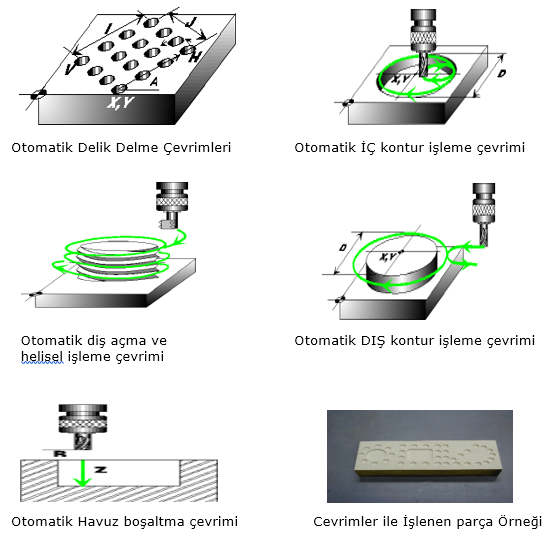

• Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
• Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma.
• Pistonlu Tip Merkezi Yağlama Sistemi
• Vidalı Tip Talaş Konveyörü (X Ekseninde 2 adet)
• Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
• KAPALI KASA (CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
• TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
• HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
• X, Y ve Z KIZAKLARI KORUYUCULARI
• VİDALI TİP TALAŞ KONVEYÖRÜ
• Yüksek Basınçlı Su Pompası (3 bar)
• M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
• ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
• 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
• NAKLİYE + SİGORTA
• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
• KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :

Screw Type Chip Conveyor (2pcs On X-axis)

Safety Door

CE

Transformer (400V/3Ph/50Hz)

Wooden Packing

Alpha 8i (15kW) 8000rpm with Torque 9.74kgf-m (95.45Nm)

10000rpm with Torque 7.14kgf-m (69.97Nm)

Gear Box with 8000rpm + Torque 26.78kgf-m (262.44Nm)

Gear Box + Alpha 6i (11kW) + 10000rpm + Torque 21.42kgf-m (209.92Nm)+Spindle cooling system

Gear Box + Alpha 8i (15kW) + 8000rpm + Torque 36.52kgf-m (357.90Nm)

IDD + Alpha 26iL (22kW) + 10000rpm + Torque 36.03kgf-m (353.09Nm)

Spindle Cooling System

24T Instead Of 20T

30T Instead Of 24T

32T Instead Of 24T

40T Instead Of 24T

HEIDENHAIN Optical Scale (X/Y/Z)

Lift-up Type Chip Conveyor (Chain Type)

Lift-up Type Chip Conveyor (Scraper Type instead of Chain Type)

Roof Guarding

Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz)

Takım içinden su verme (20 Bar/Form A)

Takım içinden su verme (30 Bar/Form A)

Takım içinden su verme (70 Bar/Form A)

Preparation for Coolant Through Spindle (20 Bar/Form A)

Heavy Duty Coolant Pump (3bar)

Circular Coolant Nozzle

Oil-Mist Cutting System

Oil-Mist Collector (SH-10)

Oil Skimmer

Cable & Wire Preparation for 4th axis

Hydraulic Unit

A/C Cooler For Electrical Cabinet

Automatic Door

Foundation Bolts

Machine Column Extension 250mm Higher

Takım aşınması ve ömrü yönetimi

Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için)

DETRON Pnömatik Tip Döner Tabla GX-210P – Çap 210 mm ve karşı punta

DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta

Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

YCM – TV158B TEKNİK ÖZELLİKLERİ

MODEL :	TV158B
İŞ MİLİ MİLİ :
Maksimum İş Mili Devri (Opsiyon)	45 – 6.000 dev/dak. (10.000) dev/dak.
İş Mili Koniği	BT50
ÖN Rulman Çapı	Ø 100 mm
HAREKETLER :
X Ekseni	1500 mm
Y Ekseni	860 mm
Z Ekseni	750 mm
Fener mili yüzeyi ile tabla yüzeyi arası	150 900 mm
Fener mili merkezi ile kolon yüzeyi arası	920 mm
TABLA :
Tabla Boyutları	1700 x 860 mm
T Kanal (Sayısı × Genişliği × Adım)	5 x 22 mm x 150 mm
Maksimum Tabla Yükü	2000 Kg.
Tablanın yüzeyinden zemine olan mesafe	970 mm
İLERLEMELER :
Hızlı İlerleme (X/Y/Z)	15 / 15 / 12 m/dak.
Kesme Hızı İlerlemesi	1 ~ 10000 mm/dak.
ATC – Otomatik Takım Değiştirme Ünitesi :
Takım Magazini Kapasitesi	24T Kollu
Maksimum Takım (Çapı x Boyu)	Ø 110 x 350 mm
Maksimum Takım Çapı (bir boş bırakarak)	Ø 190 mm
Maksimum Takım Ağırlığı	20 kg/adet
Otomatik Takım Değiştirme Zamanı	3.8 sn.
Takım Seçim Metodu	En kısa yoldan (Random)
MOTOR :
İş Mili Motoru	FANUC 15/18.5 kW (20/25 HP)
MODEL :	TV158B
MOTOR :
İş Mili Motoru	FANUC 15/18.5 kW (20/25 HP)
HASSASİYET :
Konumlama – JIS B 6338 (300 mm) ISO 10791-4	0.004 mm 0.014 mm
Tekrarlama – JIS B 6338 ISO 10791-4	±0.003 mm 0.010 mm
GENEL ÖZELLİKLER :
Hava Basıncı	5.5 Kg / cm2
Güç Sarfiyatı	65 kVA
Makine Ağırlığı	18.000 kg
Makine Boyutları	4690 mm x 3995 mm x 3275 mm
GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez. Z Ekseni GÖMME TİP KUTU Kızak Sistemi. X Ekseni ağır yüklere göre tasarlanmış şanzumanlı (gearbox) tahrikli ISO9001 ISO14001 CE DONANIMI ve KORUMALAR YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE Ses3000 SERVİS GÜVENCESİ

FANUC 200FB GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ

YCM-MV66A CNC DİK İŞLEM Merkezi Özellikleri

İş Mili :



İş Mili Devri (Opsiyon) 45 – 8000 (10000) dev/dak.

İş Mili Motoru (Opsiyon) FANUC 5.5/7.5/11 (15) Kw

İş Mili Koniği BT 40

Ön Rulman Çapı Ø 70 mm



Hareketler :



X Ekseni 660 mm

Y Ekseni 510 mm

Z Ekseni 560 mm

İş mili ucundan tabla yüzeyine mesafe 120 – 680 mm

İş mili merkezinden kolona mesafe 527 mm

Eksen Motorları (X/Y/Z) FANUC α C22i 3.0 Kw (4.1 HP)

Çalışma Tablası :



Tabla Boyutları 840×560 mm

T Kanallar (Kanal Sayısı×Genişliği×Adım) 5 x 18 x 100 mm

Maksimum Tabla Yükü 500 kg.

İlerleme Hızları :



Hızlı (Boşta) İlerleme Hızı X,Y: 24 m/dak.

Z: 20 m/dak.

Kesme İlerleme Hızı 1 – 10000 mm/dak.

ATC – Otomatik Takım Değiştirme Ünitesi :



Magazindeki Takım Sayısı 20T Şemsiye / (24T Kollu)

Maksimum Takım Ağırlığı 6 / (7.5) Kg/adet

Çektirme Vidası Tipi MAS-P40T-1

Maksimum Takım (Çapı x Boyu) Ø95×300 / Ø90×300 mm

Maksimum Takım Çapı (bir boş bırakarak) Ø125 / Ø140 mm

Takım Değiştirme Zamanı 6 sn. (3 sn.)

Takım Seçimi En kısa yoldan (Random)



• TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
• 2 GB (PCMCIA) HAFIZA KARTLI
• AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ

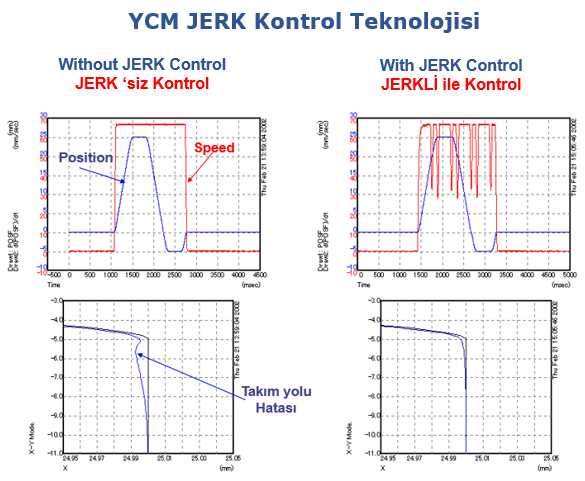

• JERK KONTROL – 2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
• Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
• 1ms okuma hızı, 400 Blok NC Program Okuma kapasitesi
• APARATSIZ DİŞ AÇMA (RIGID TAPPING)
• OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
• HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
• KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
• Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
• Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

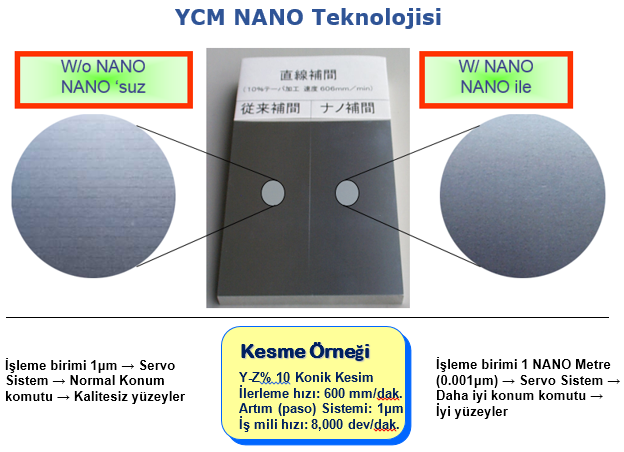

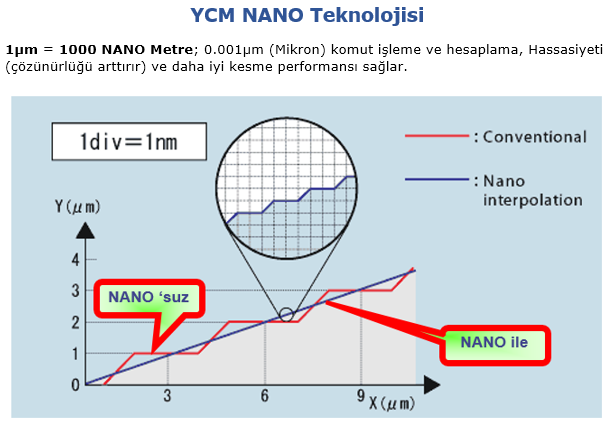

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

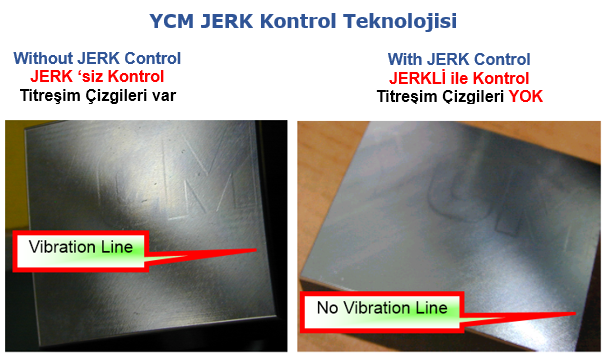

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağşlar.

YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.

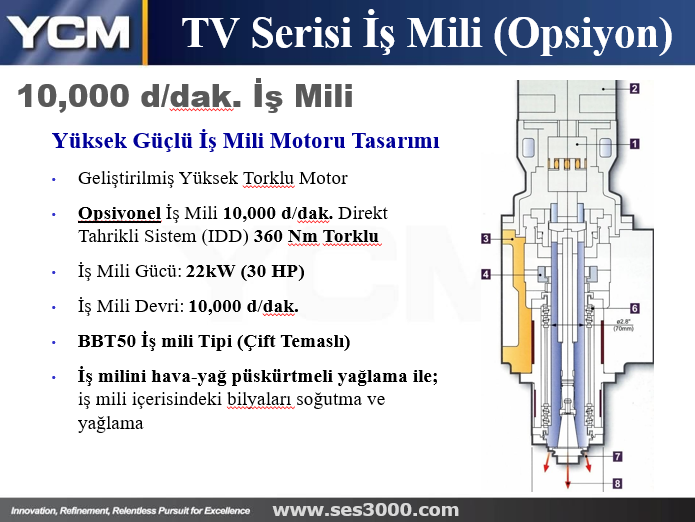

Yüksek Hızlı (High Speed) İşmili (BBT50 – 10000 d/dak.)

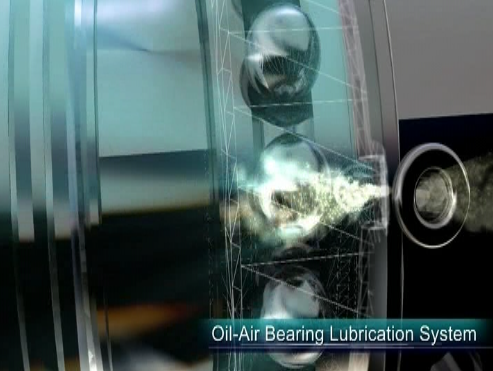

Sürekli İşmili Rulmanlarının içerisini (Bilyaları) soğutulmuş HAVA+YAĞ karışımıyla pülverize yağlama sistemi. (Opsiyon)
