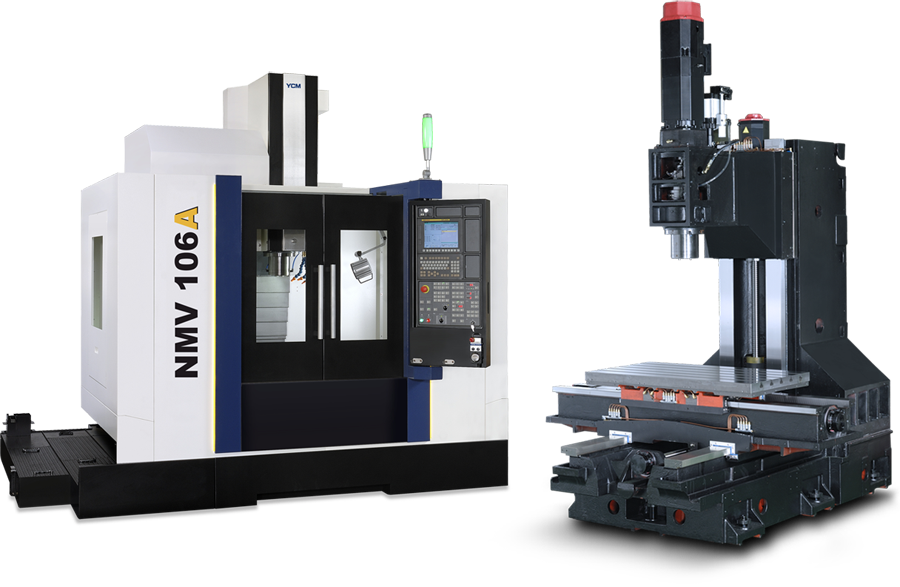

İŞ MİLİ MİLİ :

Maksimum İş Mili Devri (Opsiyon): 45 – 12.000 dev/dak. (15.000) dev/dak. (Şanzumanlı – BT40 8.000) dev/dak.
İş Mili Koniği:BBT40
ÖN Rulman Çapı :Ø 70 mm

HAREKETLER :

X Ekseni:1020 mm
Y Ekseni:600 mm
Z Ekseni:600 mm
Fener mili merkezinden tablanın üst yüzeyine mesafe:80  680 mm

TABLA :

Tabla Boyutları:1120 x 600 mm
T Kanal (Sayısı × Genişliği × Adım):5 x 18 mm x 100 mm
Maksimum Tabla Yükü:800 Kg.

İLERLEMELER :

Hızlı İlerleme (X/Y/Z):36 / 36 / 24 m/dak.
Kesme Hızı İlerlemesi:1 ~ 20000 mm/dak.

ATC – Otomatik Takım Değiştirme Ünitesi :

Takım Magazini Kapasitesi (Opsiyon):24T (30T/40T) KOLLU TİP
Maksimum Takım (Çapı x Boyu):Ø 95 x 300 mm/ Ø 76 x 300 mm
Maksimum Takım Çapı (bir boş bırakarak):Ø 140 mm/ Ø 300 mm
Maksimum Takım Ağırlığı:6 kg/adet
Çektirme Vidası Tipi:MAS-P40T-1
Takım Değiştirme Zamanı :1.8 sn.
Takım Seçim Metodu :En kısa yoldan (Random)

MOTOR :

İş Mili Motoru(Opsiyon):
12000 d/dak. – FANUC α 8i, 18.5kW (25HP)
15000 d/dak. – FANUC α 6i, 11 kW (15HP)

İlerleme Motor Gücü (X/Y/Z):
FANUC α C22i 3.0 Kw (4.1 HP)

HASSASİYET : YCM’nin Değerleri:

Konumlama – JIS B 6338 – 1985: ISO 10791-4  / 0.032 mm / 0.010 mm
Tekrarlama – JIS B 6338 – 1985: ISO 10791-4  / ±0.018 mm / 0.007 mm

GENEL ÖZELLİKLER :

Hava Basıncı : 5.5 Kg / cm2
Güç Sarfiyatı:26 kVA
Makine Ağırlığı:6.500 kgs
Kapladığı Alan (mm):2350 x 3065 x 2730

• GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ
  MEEHANITE DÖKÜM GÖVDE
• Geniş Taban Gövde
• Geniş Z Ekseni Kolonu
• X/Y/Z Eksenleri Direk Bağlı ve Rijit Tip Kavrama kullanılmıştır.
• Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez.
• Tüm Eksenlerde JAPON Malı Vidalı Mil Kullanılmıştır.
• X/Y/Z Kızakları KUTU Tip Kızaktır
• Bu Makinada Kesme Sıvısına (Bor yağ) Kesinlikle Kızak Yağı Karışmaz.
• Bu Makinada Elektrik Kesilince Kesinlikle Dalma Olmaz.

ISO9001 | ISO14001 | CE DONANIMI ve KORUMALAR
YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE
Ses3000 SERVİS GÜVENCESİ

• İŞLEME BOYUTLARI: X1020 mm, Y600 mm, Z600 mm
• TABLA YÜKÜ: 800 Kg.
• BOŞTAKİ HIZLARI: X/Y : 36.000 mm/dak. Z: 24.000 mm/dak.
• KESME HIZI: 20.000 mm/dak.
• 24 ATC KOLLU TİP HIZLI MAGAZİN, KORUYUCU SENSÖRLÜ
• BBT40 tip İŞ MİLİ – 12.000 Dev/dak., / IDD – ISOLATED DIRECT DRIVE
• (Opsiyon : BBT40 15.000 Dev/dak. / IDD – ISOLATED DIRECT DRIVE)
• İş milini klima + yağ ile sürekli soğutma sistemi (Spindle Cooling System)
• HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
• HAVA ile takım ucunu soğutma özelliği
• FANUC α 8i (α T8i), 18.5kW (25HP) İş mili motoru
• GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ
• MEEHANITE DÖKÜM GÖVDE
• Geniş Tabla sayesinde Tablada SARKMA OLMAZ.
• X/Y/Z KUTU KESİTLİ KIZAK YOLLARI

• FANUC MXP 200FA YENİ KONTROL SİSTEMİ
  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
  • Statik Parça Program Hafıza Kapasitesi – 1280M

• Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)
• Pistonlu Tip Merkezi Yağlama Sistemi
• Vidalı Tip Talaş Konveyörü (X Ekseninde ve 3 adet Y ekseninde)
• SOĞUTMA SUYU ile KIZAK YAĞINI BİRBİRİNDEN AYIRIR (Tasarım ile)
• Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
• İş mili çevresinde dairesel soğutma nozulları
• Talaşları temizleme ve soğutma için üstten duşlama sistemi
• M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
• TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
• KAPALI KASA (CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
• X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
• ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
• 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
• NAKLİYE + SİGORTA
• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
• KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

• Temele Bağlantı Saplamaları ve Cıvataları/ Standard
• Kapı Emniyetleri (CE Standartlarına uyumlu) / Standard
• CE / In package
• Transformatör (400V/3Ph/50Hz) / Standard
• Komple Ahşap Ambalaj ve Paketleme /Standard
• BT40 – 8000 dev/dak. (Şanzumanlı) Farkı / Opsiyonel
• BBT40 – 15000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) Farkı/ Opsiyonel
• İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)/ Opsiyonel
• 24T ATC Magazin yerine 30T ATC Magazin/ Opsiyonel
• 24T ATC Magazin yerine 40T ATC Magazin/ Opsiyonel
• HEIDENHAIN Optik Cetveller (X/Y/Z)/ Opsiyonel
• Vidalı tip Talaş Konveyörü (2 adet Y ekseninde ve 1 adet X ekseninde)/ Opsiyonel
• Zincir Tipi Talaş Konveyörü/ Opsiyonel
• Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve (daha sonradan takılamaz)/ Opsiyonel
• Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)/ Opsiyonel
• Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)/ Opsiyonel
• Takım içinden su verme (50 Bar/Form A) + Üstü kapatma (Roof)/ Opsiyonel
• Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)/ Opsiyonel
• Takım içinden hava ile soğutma (Su soğutma zaten varsa)/ Opsiyonel
• 4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)/ Opsiyonel
• Yüksek Basınçlı Su Pompası (3 bar) /Standard
• İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları/ Standard
• Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır) /Standard
• Talaşları temizleme ve soğutma için duşlama sistemi /Standard
• Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte)/ Opsiyonel
• Ortam yağını toplayıcı ünite (FX-4002 from UK)/ Opsiyonel
• Püskürtme Yağ ile takım ucunu soğutma sistemi (SH-10)/ Opsiyonel
• Takım boyu ölçme Probu (METROL)/ Opsiyonel
• Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)/ Opsiyonel
• Takım boyu/çapı ölçme Probu (BLUM Z3D)/ Opsiyonel
• Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)/ Opsiyonel
• İş Parçası ölçme Probu (BLUM TC50)/ Opsiyonel
• İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)/ Opsiyonel
• MXP-200FA için 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi/ Opsiyonel
• JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar./ Opsiyonel
• FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)/ Opsiyonel
• İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile) /Standard
• Takım aşınması ve ömrü yönetimi/ Opsiyonel
• Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı/ Opsiyonel
• Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı/ Opsiyonel
• Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı/ Opsiyonel
