YCM NFP Köprülü Tip Yüksek Hızlı

5 –Eksen CNC İşlem Merkezi

YCM NFP CNC İşlem Merkezi

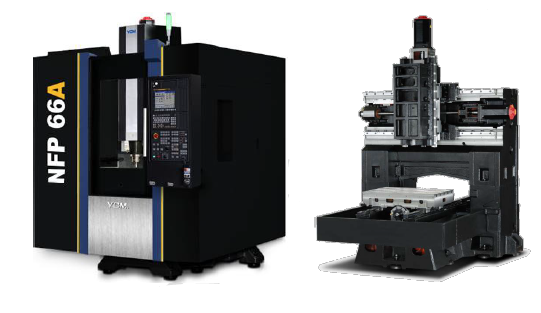

YCM NFP66A

Aksesuarları

Özellikleri :	NFP500A-5AX
Tabla Boyutları (mm):	Ø 500
X Hareketi:	700 mm
Y Hareketi:	1000 mm
Z Hareketi:	500 mm
İş Mili Tipi ve Devri :	HSK A63 – 24,000 d/dak.
Boştaki Hızları (m/dak.):	X/Y/Z: 50/50/50
Takım Magazini :	24T ATC
Tabla Yükü :	350 Kg.
Makinenin Ağırlığı :	16.500 Kg.

YCM – NFP66A KÖPRÜLÜ TİP

Yüksek Hızlı (HIGH SPEED) CNC İŞLEM MERKEZİ

Standard Aksesuarları

BOŞTAKİ HIZLARI : X/Y : 20000 mm/dak. Z: 20000 mm/dak.
KESME HIZI : 20.000 mm/dak.
3-EKSENDE DİREKT BAĞLI SERVO MOTOR
7.0 kW ‘lık X/Y Eksen MOTORLARI (Fanuc)
24 ATC KOLLU TİP HIZLI MAGAZİN

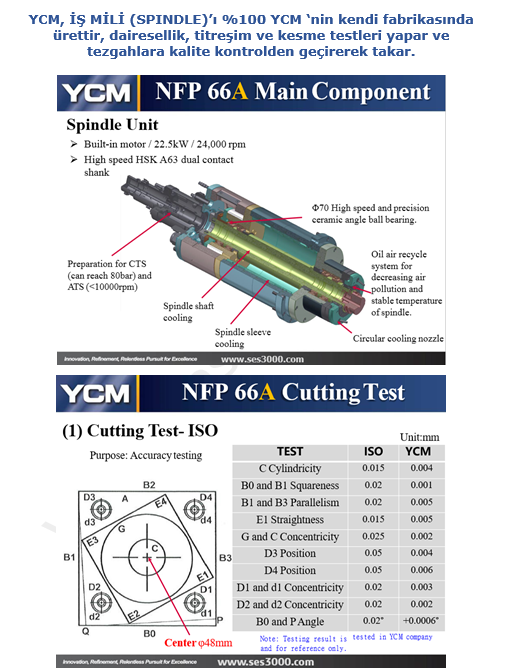

Hi-Speed Spindle Package – Yüksek hızlı İş mili paketi
İş Mili Koniği : HSK A63 (Opsiyon: HSK E40)
İş Mili Hızı : 24.000 dev/dak. (Opsiyon 40.000 dev/dak.)
Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
FANUC 22.5 kW (30 HP) Yüksek Torklu İş mili motoru

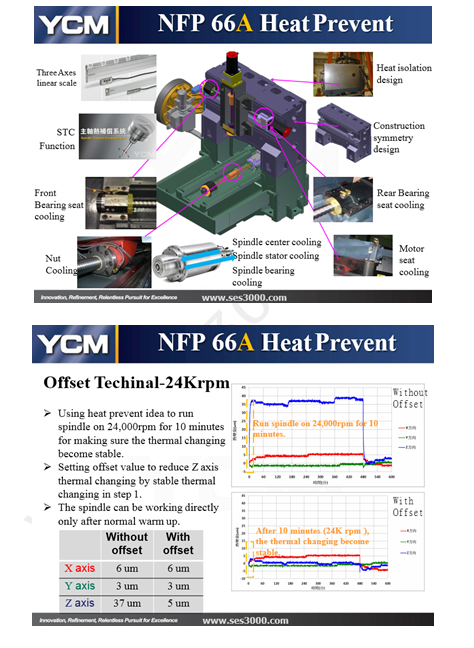

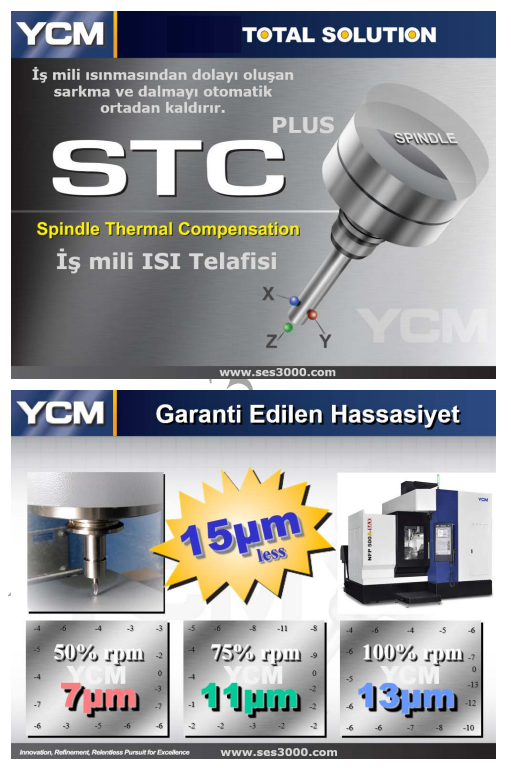

STC Plus: Sarkmayı Engelleme Sistemi – İş milinin ısınmasından dolayı oluşan uzamaları/sarkmaları; SPINDLE THERMAL COMPENSATION SYSTEM – STC ile bertaraf eder.

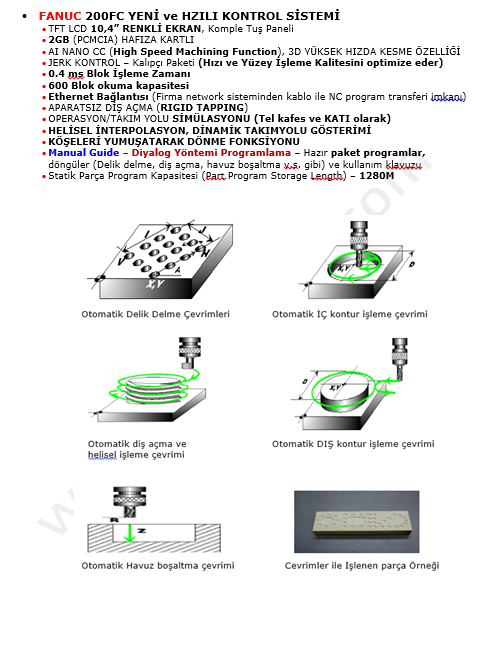

FANUC 200FC YENİ ve HZILI KONTROL SİSTEMİ
TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
2 GB (PCMCIA) HAFIZA KARTLI

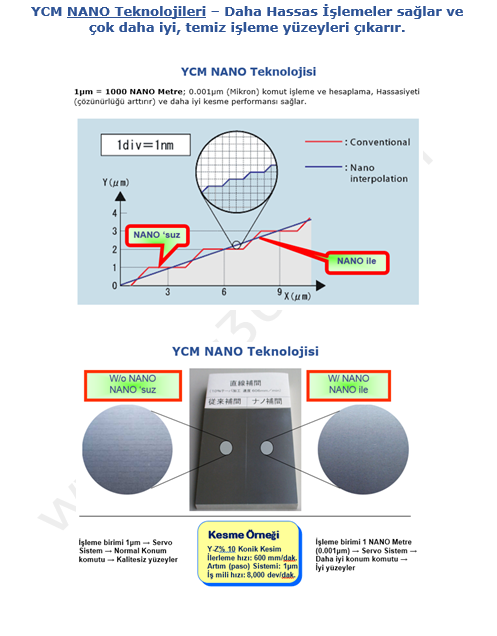

AI NANO CC (High Speed Machining Function), 3D YÜKSEK HIZDA KESME ÖZELLİĞİ

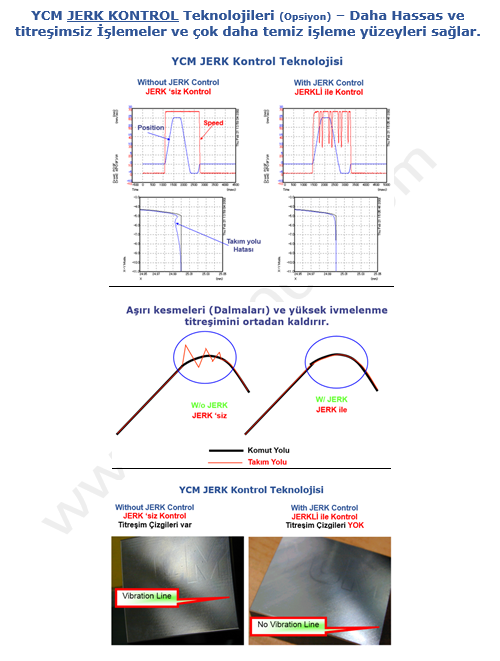

JERK KONTROL – Kalıpçı Paketi
0.4 ms Blok İşleme Zamanı
600 Blok okuma kapasitesi
DATA SERVER
APARATSIZ DİŞ AÇMA (RIGID TAPPING)
OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
Manual Guide – Diyalog Yöntemi Programlamaya Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
Hi-Resolution Cutting Package – Yüksek hassasiyet paketi
0.1μ High Resolution Module (HRM) – Yüksek hassasiyet modülü (0.1μ paso)
Simultaneously Differential Feed-rate Control (SDFC) – Daireselliği hassas çıkartma

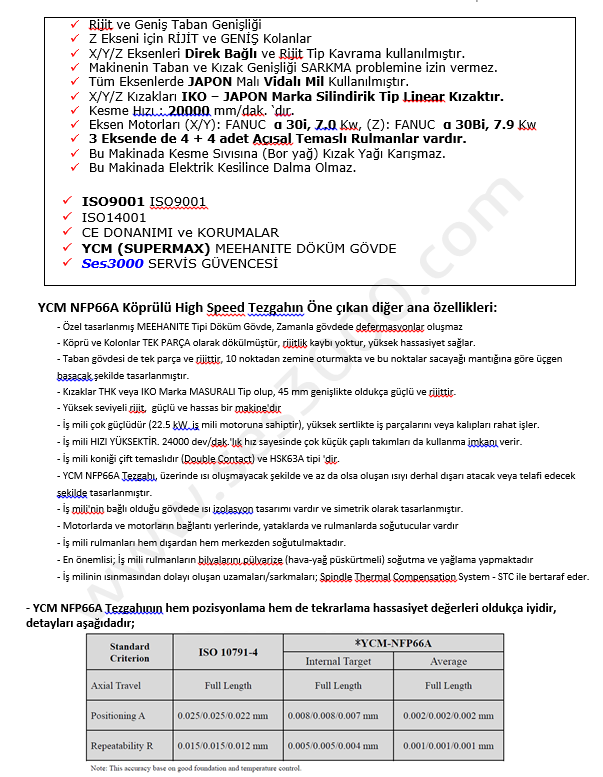

GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ
MEEHANITE DÖKÜM GÖVDE
X/Y/Z, IKO (JAPON) SİLİNDİRİK RULMANLI KIZAK YOLLARI
OIL SKIMMER (SOĞUTMA SUYU İLE KIZAK YAĞINI BİRBİRİNDEN AYIRMA)
VİDALI TALAŞ KONVEYÖRÜ
Pistonlu Tip Merkezi Yağlama Sistemi
TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
KOMPLE KAPALI KASA (FULL CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
ELEKTRİK KABİNİNİ SOĞUTMA ÜNİTESİ, Trafo
X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
CE STANDARDINA UYUMLU KOMPLE DONANIM
MEKANİK PARÇA GARANTİSİ 1 YIL, FANUC KONTROL SİSTEMİ GARANTİSİ 2 YIL.
NAKLİYE + SİGORTA
KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
DİĞER TÜM STANDART ÖZELLİKLER

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları

İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)

Vidalı tip Talaş Konveyörü

Üstü komple kapalı (Roof) kabin

Ortam yağını toplayıcı ünite (FX-4000 from UK)

Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)

High Resolution Module (HRM) – Yüksek hassasiyet modülü
Simultaneously Differential Feedrate Control (SDFC) – Daireselliği hassas çıkartma modülü

Kapı Emniyetleri (CE Standartlarına uyumlu) ve CE

HSK E40 – 40.000 dev/dak. İş mili Fiyat Farkı

Transformatör (400V/3Ph/50Hz)

Komple Ahşap Ambalaj ve Paketleme

HEIDENHAIN Optik Cetveller (X/Y/Z)

Zincirli Tip Talaş Konveyörü

Paletli Tip Talaş Konveyörü

Takım içinden su verme (20 Bar/Form A)

Takım içinden su verme (30 Bar/Form A)

Takım içinden su verme (50 Bar/Form A)

Takım içinden su verme (70 Bar/Form A)

Yüksek Basınçlı Su Pompası (3 bar)

İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları

Santrifüj Separatör (Ayırıcı) 80 litre

4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)

Elektrik Kabinini Klima ile soğutma sistemi

Püskürtme Yağ ile takım ucunu soğutma sistemi (SH-10)

Takım boyu ölçme Probu (METROL)

Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)

Takım boyu/çapı ölçme Probu (BLUM Z3D)

Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)

İş Parçası ölçme Probu (BLUM TC50)

İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)

İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)

DATA Server

Takım aşınması ve ömrü yönetimi

Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

STC Plus: Sarkmayı Engelleme Sistemi – İş milinin ısınmasından dolayı oluşan uzamaları/sarkmaları; SPINDLE THERMAL COMPENSATION SYSTEM – STC ile bertaraf eder.
