PALMARY OCD-3240 CNC Silindirik Taşlama Tezgahı

PALMARY CNC SİLİNDİRİK TAŞLAMA

OCD 3240

Teknik Özellikler

PALMARY CNC SİLİNDİRİK TAŞLAMA

OCD 3240 Teknik Özellikleri

MODEL: OCD 3240
Kapasite
Tabla üzerindeki parça dönme çapı Ø320 mm
Puntalar (Merkezler) arası mesafe 400 mm
Maksimum Taşlama Çapı Ø300 mm
Puntalar arası maks. parça bağlama yükü 100 kg
Taşlama Taşı (Wheel)
Dış Çap x Genişlik (Eni) x İç Çap Ø405 x 50~75  x Ø127 mm
Doğrusal hız 45 m/s
Taş Mili Kafası (Wheelhead)
Boştaki İlerleme Hızı 10 m/min
Min. giriş ve artış miktarı (Min. Paso) 0.0001 mm
Delik (İç çap) taşlama özelliği (Opsiyon) Manuel Paso
Tabla
Boşta hızlı ilerleme hızı 10 m/dak.
Min. giriş ve artış miktarı (Min. Paso) 0.0001 mm
Dönme (Salınım) Açısı 0° ~ 12°
İş Mili (Fenermili) Kafası (Fırdöndü)
Dönme (Salınım) açısı -30° ~ +90°
Merkez (Punta Tipi) MT. 4
Taş mili dönme hızı 5~800 dev/dak.
Maks. Parça Taşıma Ağırlığı 35 kg (maks. boy:100 mm)
Karşı Punta
Merkez (Punta Tipi) MT. 4
Karşı Punta Stroku 25 mm
Kontrol Unitesi FANUC
Motor
Taşlama Taşı Mili Gücü 5.5 kW (4 P)
İş mili (fenermili) Gücü 0.8 kW (AC servo motor)
Çalışma Kafası (Fırdöndü) hareket motoru 1,2 kW (AC servo motor)
Tabla Hareketi Motoru Gücü 1,8 kW (AC servo motor)
Hidrolik pompa Motoru Gücü 0,37 kW (4 P)
Taş Mili Yağlama Motoru Gücü 0,37 kW (4 P)
Soğutma pompası Motoru Gücü 0.18 kW (2 P)
Delik taşlama taşı mili (opsiyonel) 0.75 kW (2 P)
Tank
Taş mili rulman yatağı yağlayıcısı tankı 18 L
Yağlama yağı tankı 18 L
Opsiyonlar için yağlama yağı tankı 18 L
Makine ağırlık (Net) 3300 kg
ÜRETİM YERİ ve Standartları TAIWAN’da ISO9001 ve CE Standartlarına uyumlu

Özellikleri



Özellikleri : OCD 3240
Tabla üzerindeki parça dönme çapı Ø320 mm
Merkezler (Puntalar) arası mesafe 400 mm
Maks. Taşlama Çapı Ø300 mm
Maks. merkezler arasında bağlama yükü 100 kg
Dış Çap x Genişlik x İç Çap (ops.) Ø405 x 50~75 x Ø127
Doğrusal hız 45 M/s
Boştaki İlerleme Hızı 10 M/min
Min. giriş artış miktarı (Min. Paso) 0.0001 mm
Net ağırlık 3.300 kg
  • Yüksek HIZLI
  • Düşük Taş Aşınmalı
  • Yüksek KALİTE ve RİJİTLİKTE
  • Yüksek PERFORMANSLI ve GÜVENİRLİLİKTE

PALMARY CNC SİLİNDİRİK TAŞLAMA

OCD 3240 Özellikleri

  • Yüsek rijitlikte iş mili (fenermili) ve Taşlama taşı mili üniteleri
  • İş mili (fenermili) servo motorları ve sürücüleri
  • İş mili (fenermili) dönme açısı +90 / -20 derece aralığında
  • Hassas taşlama taşı ünitesi
  • Taşlama taşı mili hidrostatik (yağ ile yataklamalı) yataklama sistemi
  • Karşı punta ve yağlama sistemi
  • X Ekseninde hassas optik (CAM) cetvel
  • Taşlama taşı ve taş flanşı
  • Elmas bileme takımının tutucusu (Tablaya monte edilmiş)
  • Takım kutusu ve kiti
  • Soğutma suyu sistemi
  • Hidrolik tankı ve sistemi
  • CE Donanımları

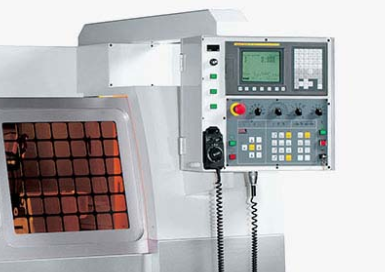

  • CNC TİPİ Kontrol Sistemi (FANUC)

PALMARY ‘nin kullandığı taşlama tezgahları için özel hazırlanmış FANUC CNC Tipi Kontrol sistemi sayesinde; kullanıcılar maksimum seviyede taşlama makinasını kullanma kolaylığı elde eder. Ayar zamanları azalır, taşlama işlemleri daha kısa zamanda biter.

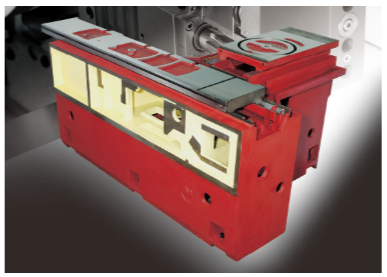

  • Güçlü ve Rijit İş mili kafası

Mil, maksimum mil stabilitesini garanti eden hassas rulmanlar üzerinde çalışır. Dış çap, iç çap (isteğe bağlı) ve uç yüz için üstün taşlama doğruluğunu garanti eder.



  • Hassas Taş kafası

Taşlama taşı mili, yüksek kaliteli alaşımlı çelikten imal edilmiş, normalize edilmiş, temperlenmiş, karbonlanmış ve sıfır altı işlenmiş, hassas taşlanmış ve ayna efektli işlenmiş.



  • Özel hidrostatik yatak

Taşlama taşı mili özel bir hidrostatik yatak kullanarak çalışır ve özellikle hassas taşlama işleri için idealdir. Yüksek hız, metaller arasında sürtünme, ısı oluşumu, deformasyon olmadan, ekstra yüksek hassasiyet ve sürekli kullanım özelliklerine sahiptir.

  • Punta yağlama sistemi

Punta için üst düzey doğruluğu korumak ve bakımı kolaylaştırmak amacıyla otomatik bir yağ banyosu yağlama sistemi sağlanmıştır.

  • Çeşitli taşlama uygulaması

Bir taşlama, farklı işleme/taşlama amaçlı düz dalma taşlama, omuz taşlama, travers taşlama, uç ve yan yüz taşlama, konik taşlama ve iç taşlama (isteğe bağlı) işlevlerine izin verir.

Standart Aksesuarları

OCD 3240 Standard Aksesuarları

  • Fanuc CNC kontrol Ünitesi x 1 adet
  • Doğrusal, hassas CAM Cetvel (X ekseni için) x 1 adet
  • Taşlama tekerleği ve taşlama tekerliği flanşı x 1 adet
  • Elmas takım tutucu (punta bağlantılı tip) x 1 adet
  • Karbür uçlu merkezleme puntası x 2 adet
  • Soğutma suyu sistemi x 1
  • Hidrolik tank ve sistemi x 1 adet
  • Çalışma lambası x 1adet
  • Araçlar ve takım kutusu x 1 adet
  • CE Donanımları

Opsiyonel Aksesuarları

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :
  • İç delikleri taşlama aparatı (Hareketli tip) – Tek Spindle ve taş bilemek için elmas takım tutucusu üzerinde. (3 Ayaklı ayna hariç)
  • KAMLI tip kilitlemeli bağlama aparatı, parçayı kolay bağlamak ve kilitleyerek parçayı çevirmeye yarar (6 adet / takım)
  • İş parçası tutucusu (2 adet / takım)
  • 2 noktadan basmalı ara yatak (Lünet) ( Φ10~130mm ) ( for 42 series)
  • 3 noktadan basmalı ara yatak (Lünet)
  • Ayarlanabilir 4 çeneli ayna
  • Manyetik soğutma sıvısı separatörü (parça ayırıcı) 80 Litre /dak.
  • Separatör için kağıt filtre 80 Litre /dak.
  • Taş bileme standı ve taşı bağlama mili
  • Boşluk Kontrol Unitesi
  • Dokunmatik Ölçme Probu
  • Yağ buharı kollektörü (toplayıcısı) – Taiwan malı
  • Yedek taşlama taşı ve taşlama flanşı
  • 12 Ay ek servis ve bakım garantisi (Yol, konaklama ve parça hariç)
