COORD3 Benchmark Modelleri 3 Boyutlu Ölçme Makinaları

Yüksek HIZLI, Yüksek KALİTE, Yüksek HASSASİYETTE

HAVA YASTIKLI, 3 KOLONLU, RİJİT ve YÜKSEK HASSASİYETLİ

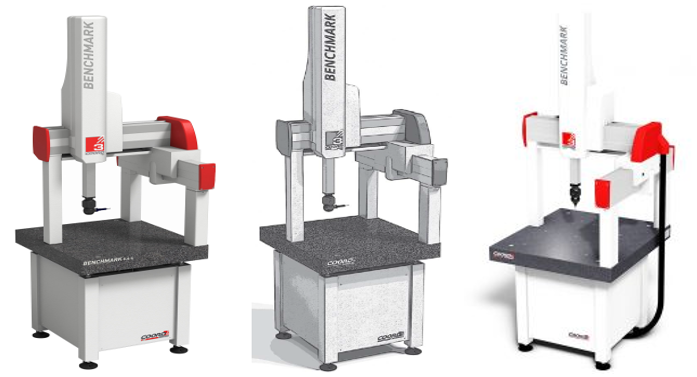

COORD3 – BENCHMARK Modeli 3 Boyutlu Koordinat Ölçme Makinası



BENCHMARK Modellerini seçmek için tıklayınız…

Aksesuarlar

Standart Aksesuarlar

Coord3 3D Koordinat Ölçme Makinası ve;

  • Model No. BENCHMARK 5.4.4 CNC – OTOMATİK ÇALIŞAN TİP
  • Renishaw UCCT5/SPA3 Kontrol Ünitesi ve Kabini
  • RSF optik cetveller 0,1 mikron çözünürlükte.

RENISHAW MARKA JOYSTICK – Uzaktan Kumandalı Taşınabilir Kontrol Paneli.

Bilgisayar Donanımı

– DELL OPTIPLEX 9030 PC Bilgisayar Sistemi

22” LCD DOKUNMATİK Ekran Monitör, Windows 8 .1 Pro 64 bit İşletim sistemi.

– HP Deskjet A4 Renkli Yazıcı

Ölçüm ve Analiz Yazılımı

– TOUCHDMIS İleri Düzey Ölçe Programı

(IGES formatında okuma/yazma ve CAD Modelden Ölçme yapabiliyor.)

Point to Point – Noktasal tarama ve profil kesit sapması veriyor.

Proplama Sistemi ve Diğer Aksesuarlar

RENISHAW UCC PH20 Motorize 5 Eksen İndekslenebilir Prop Kafası ve Lisansı

– TP20 Probe & Module S.F ve Kit23 Dokunma Uç Seti

– MCR20 Probe modül değişim istasyonu

– D25 mm Referans ve Kalibrasyon Küresi

– Titreşimi alıcı alt bağlantı pabuçları

– Kurma ve Devreye Alma

– Fabrika Kalibrasyon Raporu ve sertifikası (ISO10360-2)

– Eğitim (4+1 iş günü)

Opsiyonlar

İsteğe Bağlı Aksesuarlar (Opsiyonlar)

  • Renishaw PH6M Sabit Kafa olursa fiyat farkı

(PH20 Otomatik kafa yerine takılırsa)

  • Renishaw SP25 Sürekli Temasta kalarak Nokta Alabilen Prop Seti Farkı

(SP25M + SM25 + Kit 1 Uçlar ve FCR25 magazin dahildir.)

  • TouchDMIS ile tarayarak kopyalama (Scanning)
  • TouchDMIS OFF-LINE Lisansı
    Makinadan bağımsız çalışarak ölçme programı hazırlama modülü
  • SPC İstatistiksel Proses Kontrol modülü
  • Sıcaklık Kompanzasyon Sensörleri (3 Eksenler ve 1 parça için)
  • Aşağıda listesi olan CAD Formatlarını okuma lisansı (Her biri için)

  • Lazer ile Kalibrasyon, hataların düzeltilmesi ve Johnson Mastarları ile doğrulama ve Sertifikalandırılması
  • Ekstra 12 Ay Garanti Süresi (Mekanik Garantinin Uzatılması)
  • Yazılım Güncelleme (Yıllık Güncelleme ve Teknik Destek Abonelik Anlaşması)

Teknik Özellikler

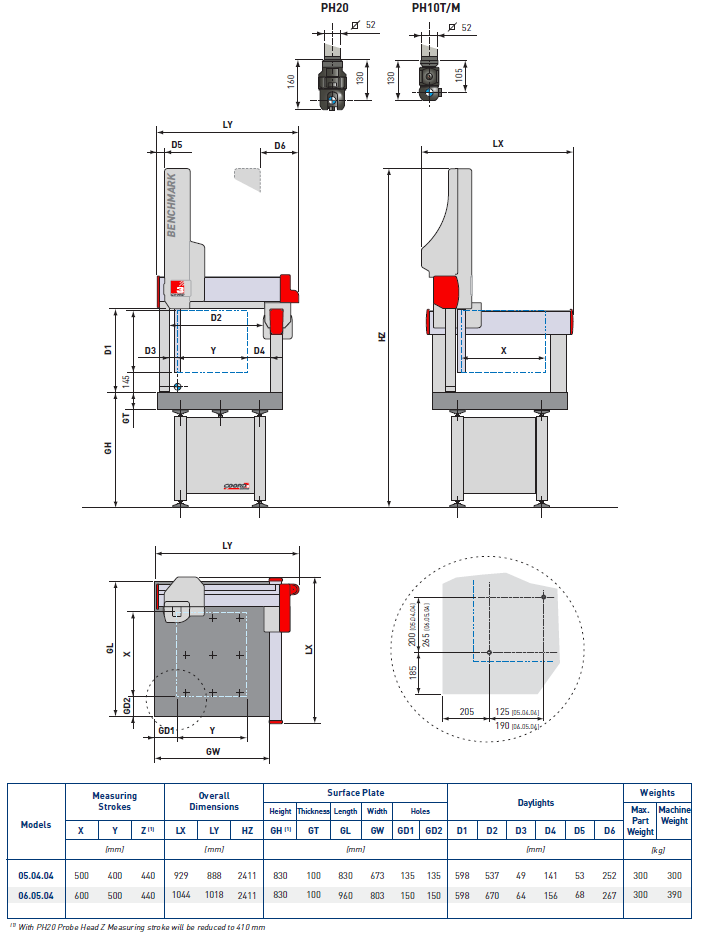

TEKNİK ÖZELLİKLERİ

PROBE Sistemi

PROBE SİSTEMİ

ÖLÇME UÇLARI SETİ

LAZER Sistemi

Ölçme YAZILIMI

TouchDMIS

ÖLÇME YAZILIMI ÖZELLİKLERİ

Yeni Nesil DOKUNMATİK 3 Boyutlu Ölçme ve Raporlama Yazılımı

TouchDMIS’in dokunmatik çalışan kullanıcı arayüzü uzman CMM kullanıcılarının yanı sıra aynı zamanda yeni kullanıcılar içinde maksimum verimliliği sağlayacak şekilde ergonomik olarak geliştirilmiştir. CAD Model üzerinden ölçüm yapar ve hem sayısal hem de grafik rapor çıktısı verir.

TouchDMIS Ölçme Yazılımı; CAD Model ile ölçme yapar. Parçaları ve Kalıpları hem direk ölçer hem de CAD model ile ekrana getirip CAD Model üzerinden ölçer, CAD modele göre mukayese eder ve hem sayısal rapor hem de grafik rapor şeklinde çıktı verir.

TouchDMIS birçok ana fonksiyonlara sahiptir, bazıları aşağıdaki gibi :
  • Dokunmatik çalışabilme özelliğine sahip nadir ölçme yazılımlarından biridir.
  • Ölçme mantığına göre Akıllı iş akışına sahip menüler ile tasarlanmıştır
  • Ölçme standardı kabul edilen DMIS tabanlı Ölçme Programıdır.
  • Prizmatik elementler ve 3D formlar için entegre Ölçme programı
  • IGES ve DMIS Formatlarını direk okur, aşağıdaki diğer CAD formatlarını da okur (isteğe bağlı) STEP, CATIA 4, 5 & 6, Parasolid, Solidworks, SolidEdge, PRO-E, Unigraphics, Autodesk Inventor.
  • Manuel, nokta-nokta ve sürekli tarama yapar.
  • Tersine mühendislik için profilleri ve yüzeyleri çok hızlı kopyalar.
  • Grafik programlama için güçlü fonksiyonlara sahiptir.
  • Prob değiştirme ünitesini (Tool-changer) destekler.
  • Renishaw’un tüm ürünlerini destekler
  • Çift kollu ölçme makinelerinde kullanılabilir.
  • Grafiksel sonuçlar hem SPC (İstatistiksel Kontrol) formatında

(QS-STAT ve SPC Light), hem de elektronik doküman formatında (HTML, PDF, MS-WORD, MS-Excel ve Tiff) kayıt edilebilir. (isteğe bağlı)

  • TouchDMIS Sınırsız sayıda farklı formatlarda ve çok kolay rapor düzenleme imkanı sunar.
  • Raporlama çok esnektir, hem sayısal hem grafik tabanlı raporlama imkanı vardır, TouchDMIS raporlarda sadece seçilen ölçümlerin çıktılarını verir.
TouchDMIS ÖLÇÜM RAPORLAMA Örnekleri

Broşür



Videolar

Teklif

COORD3 BENCHMARK Modeli Teklifini iletmemiz için lütfen aşağıdaki iletişim bilgilerinizi bizlere iletir misiniz…

    (*)Doldurulması zorunlu alanlar.
