YCM-NXV560A Cnc Dik İşlem Merkezi

Yüksek HIZLI, Yüksek KALİTE, Yüksek RİJİTLİKTE

RULMANLI (LINEAR) KIZAK SİSTEMLİ

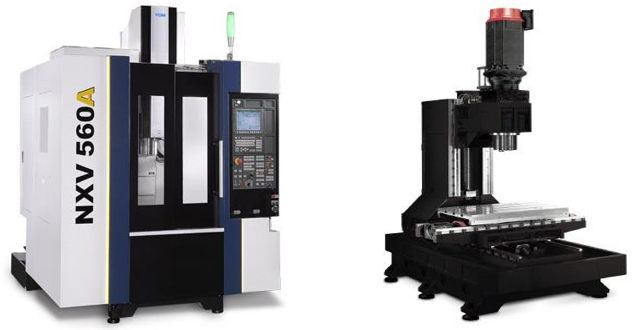

YCM – NXV560A Yüksek Hızlı, Hassas ve Rijit CNC İŞLEM MERKEZİ

YCM NXV Serisi Modelleri – Seçim için tıklayınız…
YCM NXV560A

(X560, Y410 mm)

YCM NXV1020A

(X1020A, Y520 mm)

YCM NXV1380A

(X1330, Y762 mm)

YCM NXV1680A

(X1630, Y762 mm)

YCM NXV1680B

(X1630, Y860 mm)

Aksesuarları

Özellikleri : NXV560A
Tabla Boyutları (mm) : 700 x 420
X Hareketi (mm) : 560
Y Hareketi (mm) : 410
Z Hareketi (mm) : 450
İş Mili Tipi ve Devri :

(Opsiyon)

BBT40 tip İŞ MİLİ – 12.000 Dev/dak.,

(Ops. 15.000 dev/dak)

IDD (ISOLATED DIRECT DRIVE).

İş Mili Motoru Gücü : 18,5 KW (25 HP)
Tabla Yükü : 300 Kg
Makinenin Ağırlığı : 3.000 Kg.
  • Yüksek HIZLI
  • Yüksek KALİTE
  • Yüksek PERFORMANSLI

SUPERMAX YCM – NXV560A CNC İŞLEM MERKEZİ

Standard Aksesuarları

  • RULMANLI (LINEAR) KIZAK SİSTEMLİ
  • İŞLEME BOYUTLARI: X560 mm, Y410 mm, Z450 mm
  • TABLA YÜKÜ: 300 Kg.
  • BOŞTAKİ HIZLARI: X/Y : 48000 mm/dak. Z: 48000 mm/dak.
  • KESME HIZI: 20000 mm/dak.
  • 3-EKSENDE DİREKT BAĞLI SERVO MOTOR
  • X/Y Eksen MOTORLARI (Fanuc a8i / 1.6 kW), Z Ekseni : Fanuc a12Bi / 3.0 kW
  • 20 ATC KOLLU TİP, HIZLI MAGAZİN, KORUYUCU SENSÖRLÜ
  • BBT40 tip İŞ MİLİ – 12.000 Dev/dak., / IDD – ISOLATED DIRECT DRIVE Tipi İş Mili
  • İş milini klima + yağ ile sürekli soğutma sistemi (Spindle Cooling System)
  • HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
  • HAVA ile takım ucunu soğutma özelliği
  • FANUC ALFA α iIT8, 18.5kW (25HP) İş mili motoru
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • Geniş Tabla sayesinde Tablada SARKMA OLMAZ.
  • X/Y/Z, NR SERİSİ (THK-JAPON) RULMANLI TİP KIZAK YOLLARI, KIZAKLARIN BAĞLANDIĞI YÜZEYLER FREZELENDİKTEN SONRA TAŞLANMIŞTIR.
  • FANUC MXP 200FA YENİ KONTROL SİSTEMİ
  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M

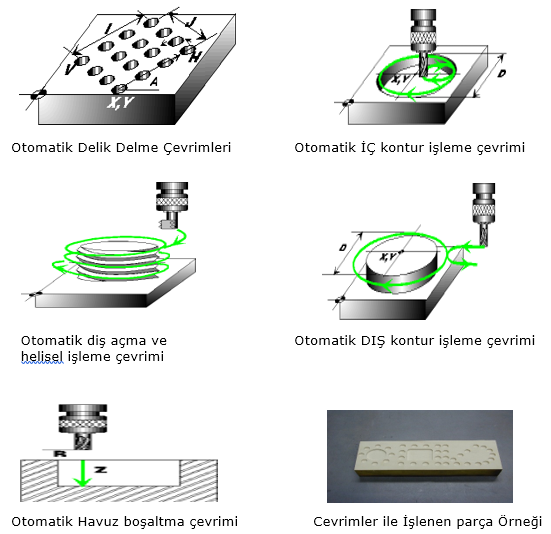

  • Manual GuideDiyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
  • Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)
  • Pistonlu Tip Merkezi Yağlama Sistemi
  • Kızak yağı ile kesme sıvısını (soğutma suyu)ayrıştırma (Oil Skimmer) ünitesi
  • İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
  • Talaşları temizleme ve soğutma için üstten duşlama sistemi
  • Yüksek Basınçlı Su Pompası (3 bar)
  • M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • ÜSTÜ (ROOF) DAHİL KAPALI KASA ve MANUAL EL TEKERİ (MPG)
  • X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • Deniz yolculuğuna dayanıklı komple ahşap ambalaj ve paketleme
  • 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA (CIF)
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları
Otomatik Kapı
BBT40 – 15000 dev/dak. (IDD) + 18.5 kW + 9.74 kg-m + Oil Air Spindle (Fanuc için)
İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)
20T ATC Magazin yerine 24T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Zincir Tipi Talaş Konveyörü (Chain Type)
Paletli Tip Talaş Konveyörü (Scraper Type)
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve

(daha sonradan takılamaz)

Takım içinden su verme (20 Bar/Form A)
Takım içinden su verme (30 Bar/Form A)
Takım içinden su verme (70 Bar/Form A)
Takım içinden hava ile soğutma (Su soğutma zaten varsa)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte)
Ortam yağını toplayıcı ünite (FX-4002 from UK)
Püskürtme Yağ ile takım ucunu soğutma sistemi (Oil-Mist Collector)
Takım boyu ölçme Probu (METROL)
Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)
FANUC 200FB ve 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi
JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)
FANUC 200FA Yerine SIEMENS 828D Kontrol Sistemi olursa
FANUC 200FA Yerine Heidenhain TNC620 Kontrol Sistemi olursa
Makine kolonunu 250 mm uzatma (Hareket aynı 410 mm) + Nakliye
Takım aşınması ve ömrü yönetimi
Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için)
DETRON Pnömatik Tip Döner Tabla GX-210P – Çap 210 mm ve karşı punta
DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Teknik Özellikler

YCM – NXV560A TEKNİK ÖZELLİKLERİ

MODEL : NXV560A
İŞ MİLİ MİLİ :
Maksimum İş Mili Devri

(opsiyonel)

IDD Tasarım – 12.000 dev/dak.

(15.000 dev/dak.)

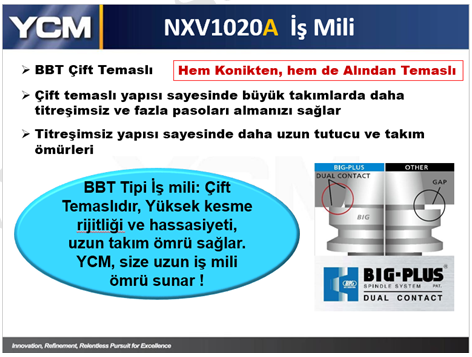

İş Mili Koniği BBT40
HAREKETLER :
X Ekseni 560 mm
Y Ekseni 410 mm
Z Ekseni 450 mm
Fener mili merkezinden tablanın üst yüzeyine mesafe 110 560 mm
TABLA :
Tabla Boyutları 700 x 420 mm
T Kanal (Sayısı × Genişliği × Adım) 5 x 14 mm x 100mm
Maksimum Tabla Yükü 300 Kg.
İLERLEMELER :
Hızlı İlerleme (X/Y/Z) 48 / 48 / 48 m/dak.
Kesme Hızı İlerlemesi 1 ~ 20000 mm/dak.
İvmelenme (X/Y/Z) 1g/0.8g/1g
ATC – Otomatik Takım Değiştirme Ünitesi :
Takım Magazini Kapasitesi (Opsiyon) 20T
Takım Değiştirme Metodu Kollu Tip
Maksimum Takım (Çapı x Boyu) (24T Takım için) Ø 90 x 250 mm

(Ø 76 x 250 mm)

Maksimum Takım Çapı

(Bir göz boş bırakarak)

Ø 125 mm
Maksimum Takım Ağırlığı 6 Kg./Adet
Takım Değiştirme Zamanı 1.8 sn.
Takım Seçim Metodu En kısa yoldan (Random)
MOTOR :
İş Mili Motoru:

(Opsiyon)

12000 d/dak. – FANUC α iIT8, 18.5kW (25HP)

15000 d/dak. – FANUC α iIT6, 18.5kW (25HP)

İlerleme Motor Gücü (X/Y) FANUC βis22 – 3.0 Kw (4.1 HP)
İlerleme Motor Gücü (Z) FANUC βis30B – 3.0 Kw (4.1 HP)

YCM – NXV560A TEKNİK ÖZELLİKLERİ

MODEL : NXV560A
HASSASİYET : YCM’nin Değerleri
Konumlama (A) – ISO 10791-4

YCM Değerleri

(X/Y/Z) 0.032/0.25/0.25 mm

(X/Y/Z) 0.010/0.10/0.10 mm

Tekrarlama (R) – ISO 10791-4

YCM Değerleri

±0.018/0.15/0.15 mm

(X/Y/Z) 0.007/0.007/0.007 mm

GENEL ÖZELLİKLER :
Hava Basıncı 5.5 Kg / cm2
Güç Sarfiyatı 40 kVA
Makine Ağırlığı (GW) 3000 Kg
  • X/Y Eksenleri Motor ve Vida Mili Bağlantıları: Tek Parça (Gövde Üzerinde)
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ

MEEHANITE DÖKÜM GÖVDE

  • X/Y/Z Eksenleri Direk Bağlı ve Rijit Tip Kavrama kullanılmıştır.
  • Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez.
  • Tüm Eksenlerde JAPON Malı Vidalı Mil Kullanılmıştır.
  • X/Y/Z Kızakları THK – JAPON Marka Linear Kızaktır.
  • Eksen Hızları : 48/48/48 m/dak. ‘dır.
  • Bu Makinada Kesme Sıvısına (Bor yağ) Kızak Yağı Karışmaz.
  • Bu Makinada Elektrik Kesilince Dalma Olmaz.
  • ISO9001
  • ISO14001
  • CE DONANIMI ve KORUMALAR
  • YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE
  • Ses3000 SERVİS GÜVENCESİ

FANUC 200FA GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ

  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
  • Manual GuideDiyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

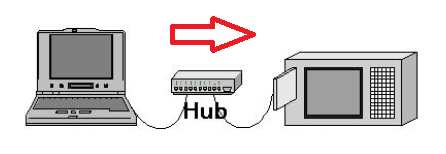

  • FANUC 200FA Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
  • Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
  • Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.
  • Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.



  • HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.



  • CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.



  • FANUC 200FA Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.

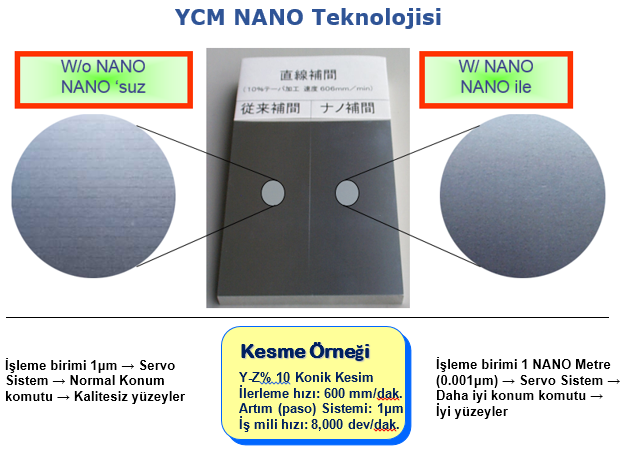

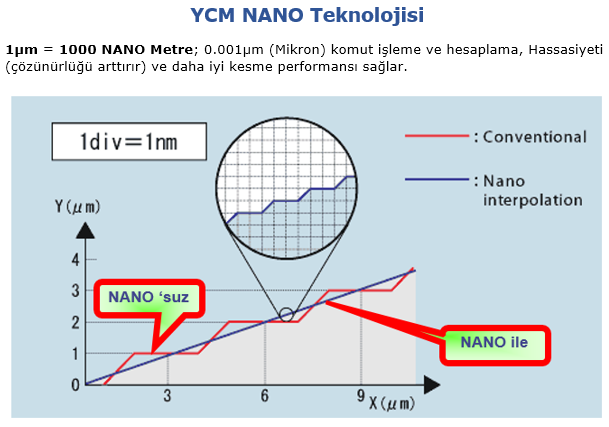

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

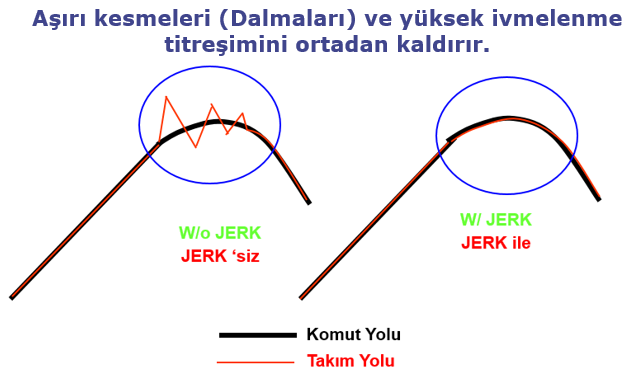

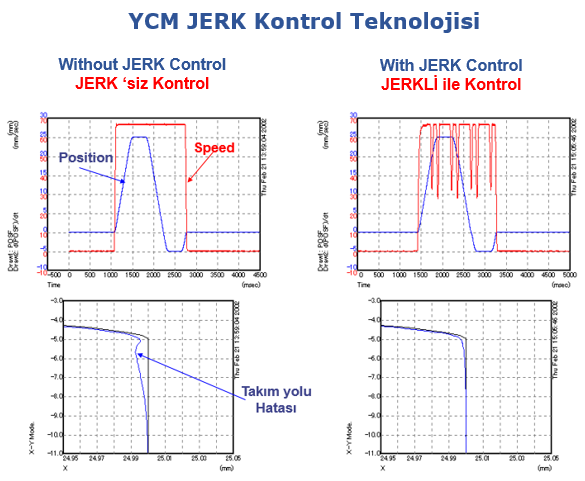

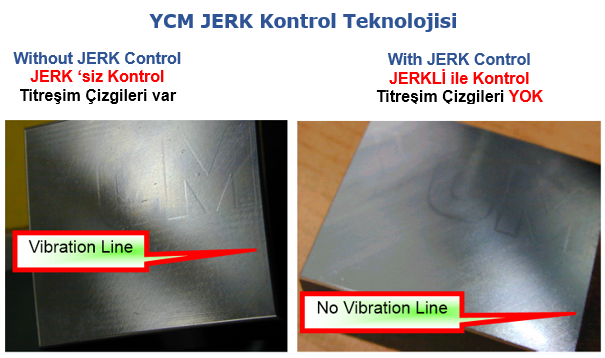

YCM JERK KONTROL Teknolojileri (Opsiyon) – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağlar.

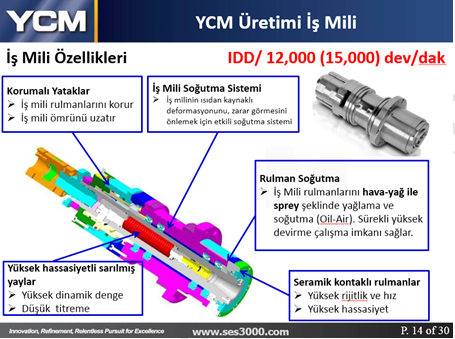

YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.
