Özellikleri :	NXV 1680B
Tabla Boyutları (mm) :	1730 x 860
X Hareketi (mm) :	1630
Y Hareketi (mm) :	860
Z Hareketi (mm) :	762
İş Mili Tipi ve Devri : (opsiyon)	BT50 Tipi İş Mili – 6.000 Dev/dak. (BBT50 – 10.000 Dev/dak.)
Magazin Kapasitesi (Opsiyon):	32T (40T/48T/60T) Kollu Tip
Tabla Yükü :	2.000 Kg.
Makinenin Ağırlığı :	15.500 Kg.

GENİŞ YAPILI ve MASURALI KIZAKLI

YCM – NXV1680B Yüksek Hızlı, Torklu ve Rijit

CNC İŞLEM MERKEZİ

Standard Aksesuarları

• İŞLEME BOYUTLARI: X1630 mm, Y860 mm, Z762 mm
• TABLA YÜKÜ: 2.000 Kg
• BOŞTAKİ HIZLARI: X/Y/Z: 24000 mm/dak.
• KESME HIZI: 20000 mm/dak.
• 3-EKSENDE DİREKT BAĞLI SERVO MOTORLAR
• 24T ATC KOLLU TİP HIZLI MAGAZİN, KORUYUCU SENSÖRLÜ
• BT50 tip İŞ MİLİ – 6.000 Dev/dak., / ŞANZUMANLI (Gearbox) / 480 Nm TORKLU

(Opsiyon: BBT50 10.000 Dev/dak. / IDD – ISOLATED DIRECT DRIVE ve İş milini klima + hava-yağ püskürtme ile sürekli soğutma ve yağlama Sistemi)

• HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
• HAVA ile takım ucunu soğutma özelliği
• FANUC ALFA α iI15, 18.5kW (25HP) İş mili motoru
• GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ

MEEHANITE DÖKÜM GÖVDE

• Geniş Tabla sayesinde Tablada SARKMA OLMAZ.
• X/Y/Z, SİLİNDİRİK (MASURALI) TİP RULMANLI KIZAK YOLLARI
• FANUC MXP 200FA YENİ KONTROL SİSTEMİ
• TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
• 2 GB (PCMCIA) HAFIZA KARTLI
• AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
• Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
• 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
• Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
• APARATSIZ DİŞ AÇMA (RIGID TAPPING)
• OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
• HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
• KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
• Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
• Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu.
• Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)
• Pistonlu Tip Merkezi Yağlama Sistemi
• Vidalı Tip Talaş Konveyörü (4 adet Y ekseninde) ve Zincirli tip talaş konveyörü
• Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
• İş mili çevresinde dairesel soğutma nozulları
• Talaşları temizleme ve soğutma için üstten duşlama sistemi
• M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
• TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
• ÜSTÜ KAPALI KOMPLE KAPALI KASA ve MANUAL EL TEKERİ (MPG)
• X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
• ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
• Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
• 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
• NAKLİYE + SİGORTA (Taiwan’dan İstanbul Limana Kadar)
• KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
• KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları

Temele Bağlantı Saplamaları ve Cıvataları

Kapı Emniyetleri (CE Standartlarına uyumlu)

CE

Transformatör (400V/3Ph/50Hz)

Komple Ahşap Ambalaj ve Paketleme

BBT50 – 10000 dev/dak. / 22 kW (IDD-İzole edilmiş Direk Tahrikli) Farkı + 360 Nm

İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)-10000 rpm’de

32T ATC Magazin yerine 40T ATC Magazin

32T ATC Magazin yerine 48T ATC Magazin

24T ATC Magazin yerine 60T ATC Magazin

HEIDENHAIN Optik Cetveller (X/Y/Z)

Vidalı tip Talaş Konveyörü (4 adet Y ekseninde)

Zincir Tipi Talaş Konveyörü (Chain Type)

Paletli Tip Talaş Konveyörü (Scraper Type)

Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz)

Takım içinden su verme (20 Bar/Form A)

Takım içinden su verme (30 Bar/Form A)

Takım içinden su verme (70 Bar/Form A)

Takım içinden hava ile soğutma (Su soğutma zaten varsa)

4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)

Yüksek Basınçlı Su Pompası (3 bar)

İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları

Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)

Talaşları temizleme ve soğutma için duşlama sistemi

Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte)

Ortam yağını toplayıcı ünite (FX-4002 from UK)

Püskürtme Yağ ile takım ucunu soğutma sistemi

Takım boyu ölçme Probu (METROL)

Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)

Takım boyu/çapı ölçme Probu (BLUM Z3D)

Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)

İş Parçası ölçme Probu (BLUM TC50)

İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)

FANUC 200FB ve 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi

JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.

FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)

İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)

Takım aşınması ve ömrü yönetimi

Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için)

DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta

Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

YCM – NXV1680B TEKNİK ÖZELLİKLERİ

MODEL :		NXV1680B
İŞ MİLİ MİLİ :
Maksimum İş Mili Devri (opsiyonel)		45 – 6.000 dev/dak. (BBT50 – 10.000 dev/dak.)
İş Mili Koniği		BT50
ÖN Rulman Çapı		Ø 100 mm
HAREKETLER :
X Ekseni		1630 mm
Y Ekseni		860 mm
Z Ekseni		762 mm
Fener mili merkezinden tablanın üst yüzeyine mesafe		200 962 mm
TABLA :
Tabla Boyutları		1730 x 860 mm
T Kanal (Sayısı × Genişliği × Adım)		5 x 22 mm x 150 mm
Maksimum Tabla Yükü		2.000 Kg.
İLERLEMELER :
Hızlı İlerleme (X/Y/Z)		24 m/dak.
Kesme Hızı İlerlemesi		1 ~ 20000 mm/dak.
ATC – Otomatik Takım Değiştirme Ünitesi :
Takım Magazini Kapasitesi (Opsiyon)		24T (32T/40T)
Takım Değiştirme Metodu		Kollu Tip
Maksimum Takım (Çapı x Boyu) (Bir göz boş bırakarak)		Ø 120 x 350 mm Ø 240 x 350 mm
Maksimum Takım Çapı (Bir göz boş bırakarak)		Ø 240 mm
Maksimum Takım Ağırlığı		20 Kg./Adet
Takım Seçim Metodu		En kısa yoldan (Random)
MOTOR :
İş Mili Motoru (Opsiyon)	FANUC α iI15/7000 /18.5 KW – 20 HP (α iIL 26/10000 10000 d/dak. İçin 22 kW – 30 HP)
İlerleme Motor Gücü (X)	FANUC βiF30/1500 – 3.0 Kw (4.1 HP)
İlerleme Motor Gücü (Y/Z)	FANUC βiF40/2000 – 3.0 Kw (4.1 HP)
HASSASİYET : YCM’nin Değerleri
Konumlama (A) – ISO 10791-4 YCM Değerleri			(X/Y/Z) 0.042/0.25/0.25 mm (X/Y/Z) 0.014/0.10/0.10 mm
Tekrarlama (R) – ISO 10791-4 YCM Değerleri			±0.02/0.15/0.15 mm (X/Y/Z) 0.01/0.007/0.007 mm
GENEL ÖZELLİKLER :
Hava Basıncı			5,5 Kg / cm2
Güç Sarfiyatı (Trafo)			48 kVA (65 kVA)
Makine Ağırlığı			15.500 Kg
Kapladığı Alan (10000 d/dak.)			4680 x 4907 x 3431 (3614) mm
GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez. Y ekseninde 4 adet Yanal MASURALI Tip (45 mm) kızaklara sahip Z ekseninde 2 adet Yanal MASURALI Tip (55 mm) kızaklara sahip Tablada 6 adet araba desteği Geniş Taban Gövde ve Geniş Z Ekseni Kolonu X/Y/Z Eksenleri Direk Bağlı ve Rijit Tip Kavrama kullanılmıştır. Tüm Eksenlerde JAPON Malı Vidalı Mil Kullanılmıştır. (Ø 45 mm) X/Y/Z Kızakları Masuralı Tip Rulmanlı Kızaktır Eksen Hızları : 24 m/dak. ‘dır. Bu Makinada Kesme Sıvısına (Bor yağ) Kesinlikle Kızak Yağı Karışmaz. Bu Makinada Elektrik Kesilince Kesinlikle Dalma Olmaz. ISO9001 ISO14001 CE DONANIMI ve KORUMALAR YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE Ses3000 SERVİS GÜVENCESİ

FANUC 200FA GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ

• TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
• 2 GB (PCMCIA) HAFIZA KARTLI
• AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
• Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
• 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
• Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
• APARATSIZ DİŞ AÇMA (RIGID TAPPING)
• OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
• HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
• KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
• Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M

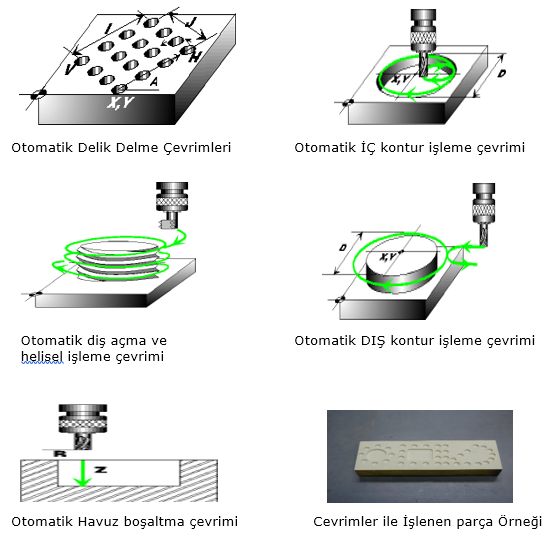

• Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

• FANUC 200FA Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
• Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
• Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.
• Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.

• HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.
• CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.

• FANUC 200FA Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

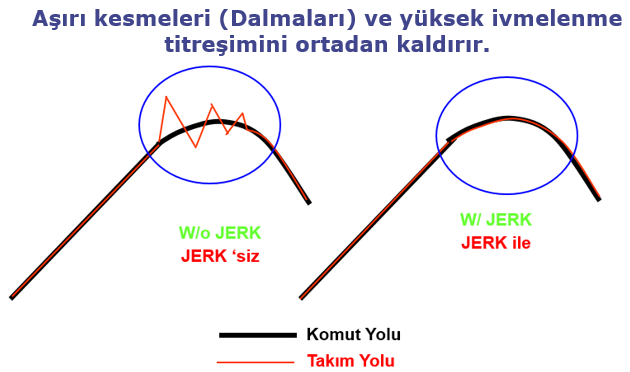

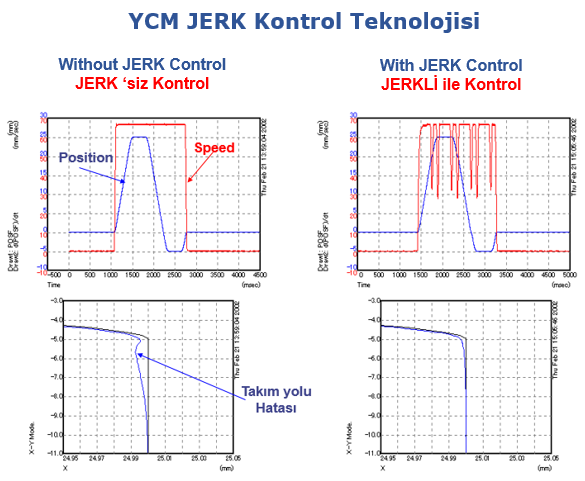

YCM JERK KONTROL Teknolojileri (Opsiyon) – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağlar.

YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.

Yüksek Hızlı (High Speed) İşmili (BBT50 – 10000 d/dak.)

Sürekli İşmili Rulmanlarının içerisini (Bilyaları) soğutulmuş HAVA+YAĞ karışımıyla pülverize yağlama sistemi. (Opsiyon)

GÖVDE : Ekstra Genişlikte Kolon ve Makine Tabanı Gövdesi

• Ekstra-genişlikteki makine kolonu, yüksek pasolarda çalışmalarda makinanın dengede kalmasını ve sürekli aynı hassasiyetler ile işlemesini sağlar.
• Ekstra-genişlikteki makine taban gövdesi, X ve Y ekseni taşıyıcılarına ve çalışma tablasına tam destekler, yüksek pasolarda çalışmalarda makinanın dengede kalmasını ve sürekli aynı hassasiyetler ile işlemesini sağlar.
• 3 Noktadan destek tasarım, tüm hareket boyunca destek sağlar.
• BBT50 iş mili çift temaslı tasarım olup, yüksek pasolarda esnemez. (Ops.)

Meehanite (Yaşlandırılmış) Döküm Gövde

İndirmek için broşüre tıklayınız
