YCM-NXV1380A (YÜKSEK HIZLI) CNC Dik İşleme Merkezi

Yüksek HIZLI, Yüksek KALİTE, Yüksek KAPASİTEDE ve RİJİTLİKTE

MASURALI RULMANLI KIZAK SİSTEMLİ
YCM – NXV1380A Yüksek Hızlı, Hassas ve Rijit CNC İŞLEM MERKEZİ


YCM NXV Serisi Modelleri – Seçim için tıklayınız…
YCM NXV560A

(X560, Y410 mm)

YCM NXV1020A

(X1020A, Y520 mm)

YCM NXV1380A

(X1330, Y762 mm)

YCM NXV1680A

(X1630, Y762 mm)

YCM NXV1680B

(X1630, Y860 mm)


Aksesuarları



Özellikleri : NXV 1380A
Tabla Boyutları (mm) : 1430 x 760
X Hareketi (mm) : 1330
Y Hareketi (mm) : 762
Z Hareketi (mm) : 700
İş Mili Tipi ve Devri :

(opsiyonel)

BBT40 Tipi İş Mili – 12.000 Dev/dak. 18.5kW(25HP)
Magazin Kapasitesi (Opsiyon): 24T (30T/40T/48T/60T) Kollu Tip
Takım Değiştirme Süresi : 1.8 sn.
Tabla Yükü : 1.500 Kg.
Makinenin Ağırlığı (GW) : 11.000 Kg.

GENİŞ YAPILI ve MASURALI KIZAKLI

YCM – NXV1380A Yüksek Hızlı, Hassas ve Rijit

CNC İŞLEM MERKEZİ

Standard Aksesuarları

  • İŞLEME BOYUTLARI : X1330 mm, Y762 mm, Z700 mm
  • TABLA YÜKÜ : 1.500 Kg
  • BOŞTAKİ HIZLARI : X/Y : 30000 mm/dak. Z: 24000 mm/dak.
  • KESME HIZI : 20000 mm/dak.
  • 3-EKSENDE DİREKT BAĞLI SERVO MOTOR
  • 24T ATC KOLLU TİP HIZLI MAGAZİN
  • BBT40 tip İŞ MİLİ – 12.000 Dev/dak., / IDD – ISOLATED DIRECT DRIVE

(Opsiyon : BBT40 15.000 Dev/dak. / IDD – ISOLATED DIRECT DRIVE)

  • İş milini klima + yağ ile sürekli soğutma sistemi (Spindle Cooling System)
  • HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
  • HAVA ile takım ucunu soğutma özelliği
  • FANUC α 8i (α T8i), 18.5kW (25HP) İş mili motoru
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ

MEEHANITE DÖKÜM GÖVDE

  • Geniş Tabla sayesinde Tablada SARKMA OLMAZ.
  • X/Y/Z, SİLİNDİRİK (MASURALI) TİP RULMANLI KIZAK YOLLARI
  • FANUC MXP 200FA YENİ KONTROL SİSTEMİ
  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
  • Manual GuideDiyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu.
  • Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)
  • Pistonlu Tip Merkezi Yağlama Sistemi
  • Vidalı Tip Talaş Konveyörü (X Ekseninde ve 4 adet Y ekseninde)
  • Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
  • İş mili çevresinde dairesel soğutma nozulları
  • Talaşları temizleme ve soğutma için üstten duşlama sistemi
  • M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • ÜSTÜ (ROOF) Dahil KOMPLE KAPALI KASA ve MANUAL EL TEKERİ (MPG)
  • X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları
Temele Bağlantı Saplamaları ve Cıvataları
Kapı Emniyetleri (CE Standartlarına uyumlu)
CE
Transformatör (400V/3Ph/50Hz)
Komple Ahşap Ambalaj ve Paketleme
BBT40 – 15000 dev/dak. (IDD) + 18.5 kW + 9.74 kg-m + Oil Air Spindle (Fanuc için)
BBT40 – 12000 dev/dak. (IDD) + 30 kW + 20.87 kg-m (Fanuc için)
BBT40 – 15000 dev/dak. (IDD) + 30 kW + 20.87 kg-m + Oil Air Spindle (Fanuc için)
İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)
24T ATC Magazin yerine 30T ATC Magazin
24T ATC Magazin yerine 40T ATC Magazin
24T ATC Magazin yerine 48T ATC Magazin
24T ATC Magazin yerine 60T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Vidalı tip Talaş Konveyörü (4 adet Y ekseninde ve 1 adet X ekseninde)
Zincir Tipi Talaş Konveyörü (Chain Type)
Paletli Tip Talaş Konveyörü (Scraper Type)
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz)
Takım içinden su verme (20 Bar/Form A)
Takım içinden su verme (30 Bar/Form A)
Takım içinden su verme (70 Bar/Form A)
Takım içinden hava ile soğutma (Su soğutma zaten varsa)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Yüksek Basınçlı Su Pompası (3 bar)
İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)
Talaşları temizleme ve soğutma için duşlama sistemi
Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte)
Ortam yağını toplayıcı ünite (FX-4002 from UK)
Püskürtme Yağ ile takım ucunu soğutma sistemi
Takım boyu ölçme Probu (METROL)
Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)
FANUC 200FB ve 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi
JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)
İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)
Takım aşınması ve ömrü yönetimi
Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için)
DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Teknik Özellikler

YCM – NXV1380A TEKNİK ÖZELLİKLERİ

MODEL : NXV1380A
İŞ MİLİ MİLİ :
Maksimum İş Mili Devri

(opsiyonel)

12.000 dev/dak.

(15.000 dev/dak.)

İş Mili Koniği BBT40
ÖN Rulman Çapı Ø 70 mm
HAREKETLER :
X Ekseni 1330 mm
Y Ekseni 762 mm
Z Ekseni 700 mm
Fener mili merkezinden tablanın üst yüzeyine mesafe 100 800 mm
TABLA :
Tabla Boyutları 1430 x 760 mm
T Kanal (Sayısı × Genişliği × Adım) 7 x 18 mm x 100 mm
Maksimum Tabla Yükü 1.500 Kg.
İLERLEMELER :
Hızlı İlerleme (X/Y/Z) 30 / 30 / 24 m/dak.
Kesme Hızı İlerlemesi 1 ~ 20000 mm/dak.
Vidalı Mil Çapları (X/Y/Z) Ø45 / Ø45 / Ø45 mm
ATC – Otomatik Takım Değiştirme Ünitesi :
Takım Magazini Kapasitesi (Opsiyon) 24T (30T/40T/48T/60T)
Takım Değiştirme Metodu Kollu Tip
Maksimum Takım (Çapı x Boyu) Ø 90 (Ø 76) x 300 mm
Maksimum Takım Çapı

(Bir boş göz bırakarak)

Ø 140 (Ø 125) mm
Maksimum Takım Ağırlığı 6 Kg./Adet
Çektirme Vidası Tipi MAS-P40T-1
Takım Değiştirme Zamanı 3 sn.
Takım Seçim Metodu En kısa yoldan (Random)
MOTOR :
İş Mili Motoru

(Opsiyon)

12000 d/dak: FANUC iT8, 18.5 KW /25HP

(15000 d/dak: FANUC iT6 / 18.5 KW / 25HP)

(15000 d/dak: FANUC ,T15 / 30 KW / 40HP)

İlerleme Motor Gücü (X/Y) FANUC βis40/2000 3.0 Kw (4.1 HP)
İlerleme Motor Gücü (Z) FANUC βis40/2000 3.0 Kw (4.1 HP)

YCM – NXV1380A TEKNİK ÖZELLİKLERİ

MODEL : NXV1380A
HASSASİYET : YCM’nin Değerleri
Konumlama (A) – ISO 10791-4

YCM Değerleri

(X/Y/Z) 0.042/0.25/0.25 mm

(X/Y/Z) 0.014/0.10/0.10 mm

Tekrarlama (R) – ISO 10791-4

YCM Değerleri

±0.02/0.15/0.15 mm

(X/Y/Z) 0.01/0.007/0.007 mm

GENEL ÖZELLİKLER :
Hava Basıncı 5.5 Kg / cm2
Güç Sarfiyatı (Trafo) 34.7 kVA (40 kVA)
Makine Ağırlığı (GW) 10.500 Kg
Kapladığı Alan (mm) 4860 x 3766 x 3279
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ

MEEHANITE DÖKÜM GÖVDE

  • Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez.
  • Y ekseninde 4 adet Yanal MASURALI Tip (45 mm) kızaklara sahip
  • Z ekseninde 2 adet Yanal MASURALI Tip (55 mm) kızaklara sahip
  • Tablada 6 adet araba desteği
  • Geniş Taban Gövde ve Geniş Z Ekseni Kolonu
  • X/Y/Z Eksenleri Direk Bağlı ve Rijit Tip Kavrama kullanılmıştır.
  • Tüm Eksenlerde THKJAPON Malı Vidalı Mil Kullanılmıştır.
  • X/Y/Z Kızakları Masuralı Tip Rulmanlı Kızaktır
  • Eksen Hızları : 30/30/24 m/dak. ‘dır.
  • Bu Makinada Kesme Sıvısına (Bor yağ) Kesinlikle Kızak Yağı Karışmaz.
  • Bu Makinada Elektrik Kesilince Kesinlikle Dalma Olmaz.
  • ISO9001
  • ISO14001
  • CE DONANIMI ve KORUMALAR
  • YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE
  • Ses3000 SERVİS GÜVENCESİ

FANUC 200FA GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ

  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
  • Manual GuideDiyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

  • FANUC 200FA Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
  • Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
  • Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.
  • Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.



  • HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.



  • CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.



  • FANUC 200FA Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.

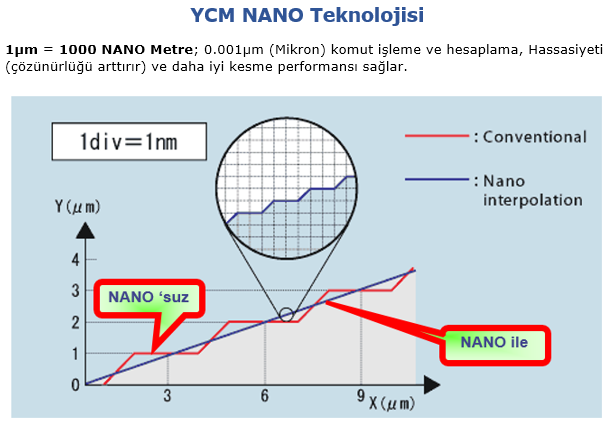

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

YCM JERK KONTROL Teknolojileri (Opsiyon) – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağlar.

YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.
