YCM-NXV1020A (YÜKSEK HIZLI) Cnc Dik İşleme Merkezi
Yüksek HIZLI, Yüksek KALİTE, Yüksek RİJİTLİKTE
RULMANLI (LINEAR) KIZAK SİSTEMLİ
YCM – NXV1020A Yüksek Hızlı, Hassas ve Rijit CNC İŞLEM MERKEZİ
YCM NXV Serisi Modelleri – Seçim için tıklayınız…
[one-fifth-first]
YCM NXV560A
(X560, Y410 mm)
[/one-fifth-first] [one-fifth]
YCM NXV1020A
(X1020A, Y520 mm)
[/one-fifth] [one-fifth]
YCM NXV1380A
(X1330, Y762 mm)
[/one-fifth] [one-fifth]
YCM NXV1680A
(X1630, Y762 mm)
[/one-fifth] [one-fifth]
YCM NXV1680B
(X1630, Y860 mm)
[/one-fifth][tabby title=”Aksesuarları”]
| Özellikleri : | NXV1020A |
| Tabla Boyutları (mm) : | 1120 x 520 |
| X Hareketi (mm) : | 1020 |
| Y Hareketi (mm) : | 520 |
| Z Hareketi (mm) : | 540 |
| İş Mili Tipi ve Devri :
(Opsiyon) |
BBT40 tip İŞ MİLİ – 12.000 (15.000) dev/dak.
18.5kW (25HP) |
| Magazin Kapasitesi (Opsiyon): | 24T (30T/40T) Kollu Tip |
| Takım Değiştirme Süresi : | 1.8 sn. |
| Tabla Yükü : | 500 Kg. |
| Makinenin Ağırlığı : | 5350 Kg. |
SUPERMAX YCM – NXV1020A CNC İŞLEM MERKEZİ
Standard Aksesuarları
- RULMANLI (LINEAR) KIZAK SİSTEMLİ
- İŞLEME BOYUTLARI: X1020 mm, Y520 mm, Z540 mm
- TABLA YÜKÜ: 500 Kg.
- BOŞTAKİ HIZLARI: X/Y : 48000 mm/dak. Z: 32000 mm/dak.
- KESME HIZI: 20000 mm/dak.
- 3-EKSENDE DİREKT BAĞLI SERVO MOTOR
- 24 ATC KOLLU TİP, HIZLI MAGAZİN, KORUYUCU SENSÖRLÜ

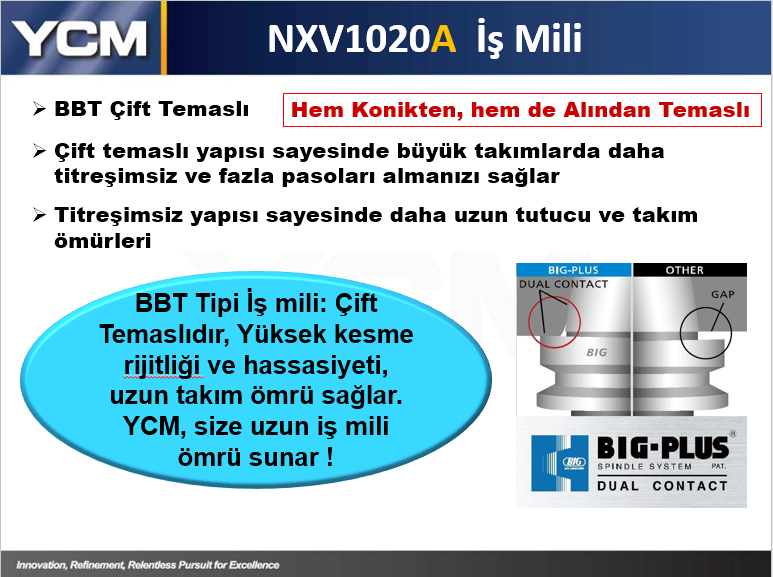

- BBT40 tip İŞ MİLİ – 12.000 Dev/dak., / IDD – ISOLATED DIRECT DRIVE
(Opsiyon: BBT40 15.000 Dev/dak. / IDD – ISOLATED DIRECT DRIVE)
- İş milini klima + yağ ile sürekli soğutma sistemi (Spindle Cooling System)
- HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
- HAVA ile takım ucunu soğutma özelliği
- FANUC ALFA α iIT8, 18.5kW (25HP) İş mili motoru

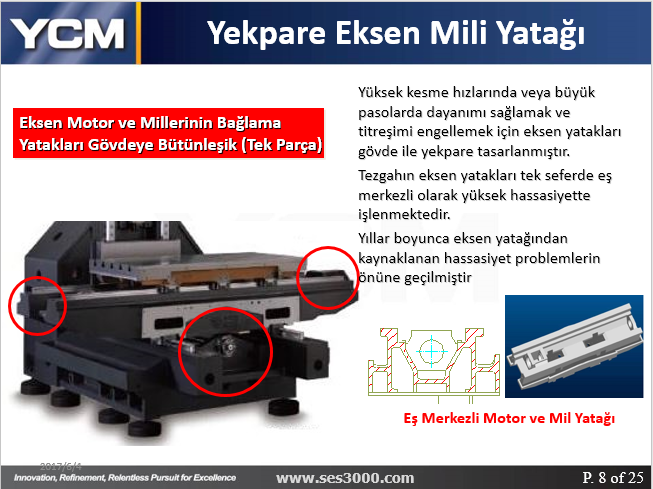

- GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
- Geniş Tabla sayesinde Tablada SARKMA OLMAZ.
- X/Y/Z, NR SERİSİ (THK-JAPON) RULMANLI TİP KIZAK YOLLARI, KIZAKLARIN BAĞLANDIĞI YÜZEYLER FREZELENDİKTEN SONRA TAŞLANMIŞTIR.
- FANUC MXP 200FA YENİ KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- Elektrik Kesilince İş Parçasına Dalmaya Karşı Koruma (Elektronik motor freni ile)
- Pistonlu Tip Merkezi Yağlama Sistemi
- Vidalı tip Talaş Konveyörü (2 adet Y ekseninde ve 1 adet X ekseninde)
- Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
- İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
- Talaşları temizleme ve soğutma için üstten duşlama sistemi
- Yüksek Basınçlı Su Pompası (3 bar)
- M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
- TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
- ÜSTÜ (ROOF) DAHİL KAPALI KASA ve MANUAL EL TEKERİ (MPG)
- X, Y ve Z EKSENLERİNDE TELESKOBİK KIZAK KORUYUCULARI
- ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- Deniz yolculuğuna dayanıklı komple ahşap ambalaj ve paketleme
- 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
- NAKLİYE + SİGORTA (CIF)
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
İSTEĞE BAĞLI AKSESUARLAR:
YCM – NXV1020A TEKNİK ÖZELLİKLERİ
| MODEL : | NXV1020A | |
| İŞ MİLİ MİLİ : | ||
| Maksimum İş Mili Devri
(opsiyonel) |
IDD Tasarım – 12.000 dev/dak.
(15.000 dev/dak.) |
|
| İş Mili Koniği | BBT40 | |
| HAREKETLER : | ||
| X Ekseni | 1020 mm | |
| Y Ekseni | 520 mm | |
| Z Ekseni | 540 mm | |
| Fener mili merkezinden tablanın üst yüzeyine mesafe | 140 680 mm | |
| TABLA : | ||
| Tabla Boyutları | 1120 x 520 mm | |
| T Kanal (Sayısı × Genişliği × Adım) | 5 x 18 mm x 100mm | |
| Maksimum Tabla Yükü | 500 Kg. | |
| İLERLEMELER : | ||
| Hızlı İlerleme (X/Y/Z) | 48 / 48 / 32 m/dak. | |
| Kesme Hızı İlerlemesi | 1 ~ 20000 mm/dak. | |
| İvmelenme (X/Y/Z) | 1g/0.8g/1g | |
| ATC – Otomatik Takım Değiştirme Ünitesi : | ||
| Takım Magazini Kapasitesi (Opsiyon) | 24T (30T / 40T) | |
| Takım Değiştirme Metodu | Kollu Tip | |
| Maksimum Takım (Çapı x Boyu) | Ø 90 x 300 mm | |
| Maksimum Takım Çapı
(Bir göz boş bırakarak) |
Ø 140 mm | |
| Maksimum Takım Ağırlığı | 6 Kg./Adet | |
| Takım Değiştirme Zamanı | 1.8 sn. | |
| Takım Seçim Metodu | En kısa yoldan (Random) | |
| MOTOR : | ||
| İş Mili Motoru:
(Opsiyon) |
12000 d/dak. – FANUC α iIT8, 18.5kW (25HP)
15000 d/dak. – FANUC α iIT6, 18.5kW (25HP) |
|
| İlerleme Motor Gücü (X/Y) | FANUC βis22 – 3.0 Kw (4.1 HP) | |
| İlerleme Motor Gücü (Z) | FANUC βis30B – 3.0 Kw (4.1 HP) | |
| HASSASİYET : YCM’nin Değerleri | ||
| Konumlama (A) – ISO 10791-4
YCM Değerleri |
(X/Y/Z) 0.032/0.25/0.25 mm
(X/Y/Z) 0.010/0.10/0.10 mm |
|
| Tekrarlama (R) – ISO 10791-4
YCM Değerleri |
±0.018/0.15/0.15 mm
(X/Y/Z) 0.007/0.007/0.007 mm |
|
| GENEL ÖZELLİKLER : | ||
| Hava Basıncı | 5.5 Kg / cm2 | |
| Güç Sarfiyatı | 30 kVA (40 kVA) | |
| Makine Ağırlığı (GW) | 5350 Kg | |
MEEHANITE DÖKÜM GÖVDE
|
||
FANUC 200FA GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI
- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- FANUC 200FA Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
- Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
- Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.

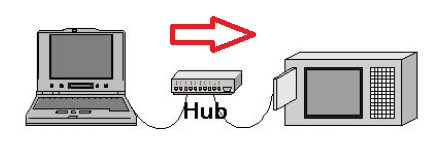

- Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.
- HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.
- CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.
- FANUC 200FA Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.
YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

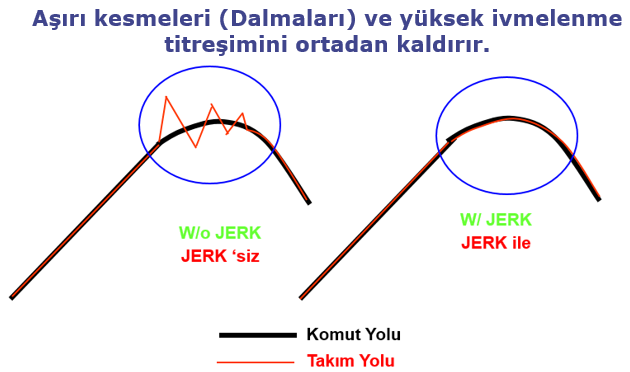

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağşlar.
YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.
