YCM TCV Serisi 5 EKSEN Köprülü Çift Kolonlu CNC İşleme Merkezi

YCM TCV Çift Kolonlu ve Köprülü Tip Yüksek Hızlı

5 –Eksen CNC İşlem Merkezi

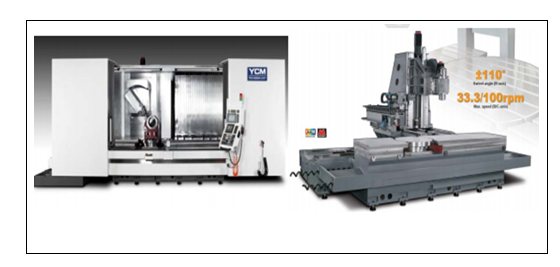

YCM TCV CNC İşleme Merkezi
YCM TCV3000A

Aksesuarları

STANDART AKSESUARLARYCM – TCV3000A (ÇİFT KOLONLU) için

  • İŞLEME BOYUTLARI : X3000 mm, Y800 mm, Z800 mm
  • TABLA BOYUTLARI : 3500 x 800 mm
  • Tabla YÜKÜ : 3000 Kg.
  • BOŞTAKİ HIZLARI : X/Y/Z: 40 m/dak.
  • KESME HIZI : 10.000 mm/dak.
  • 40T ATC – Otomatik Takım Değiştirme Magazini (Opsiyon: 80T ATC)
  • YCM Built-in Spindle – Yüksek Hızlı İş Mili Paketi
  • İş Mili Koniği : BBT40
  • İş Mili Hızı : 12000 dev/dak.
  • İş Mili Motor Gücü : 22 kW (30 HP) / Tork :76Nm
  • Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
  • Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
  • Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)

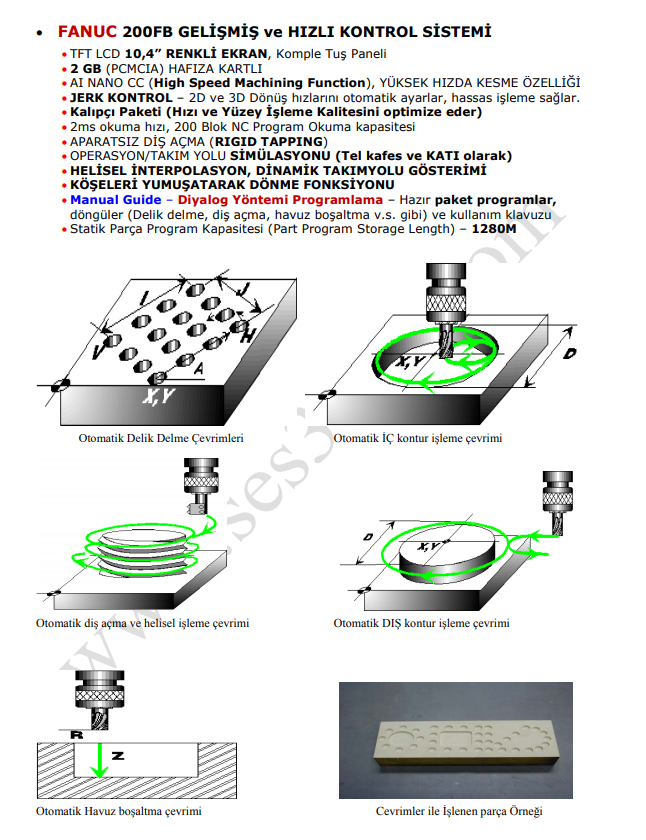

  • FANUC 200FB GELİŞMİŞ KONTROL SİSTEMİ
  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI

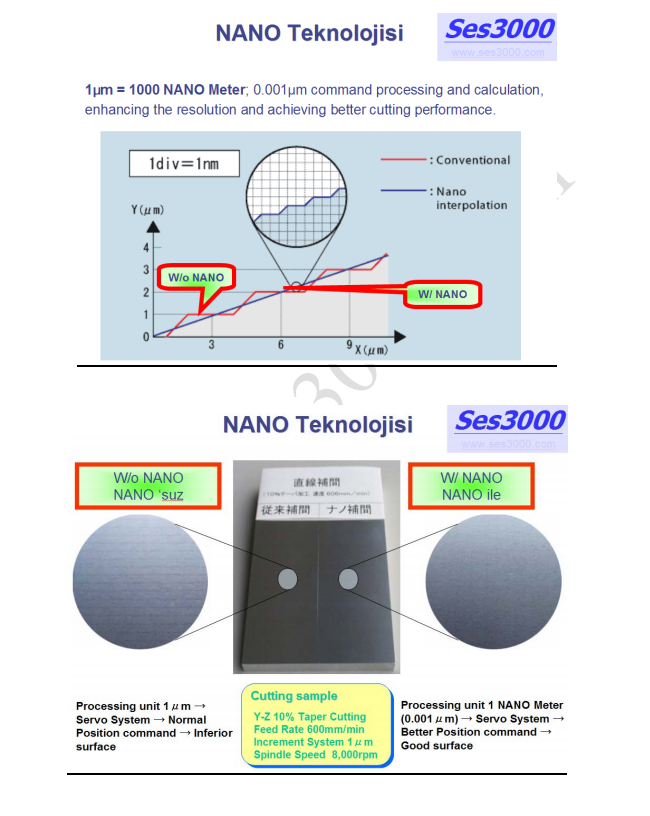

  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ

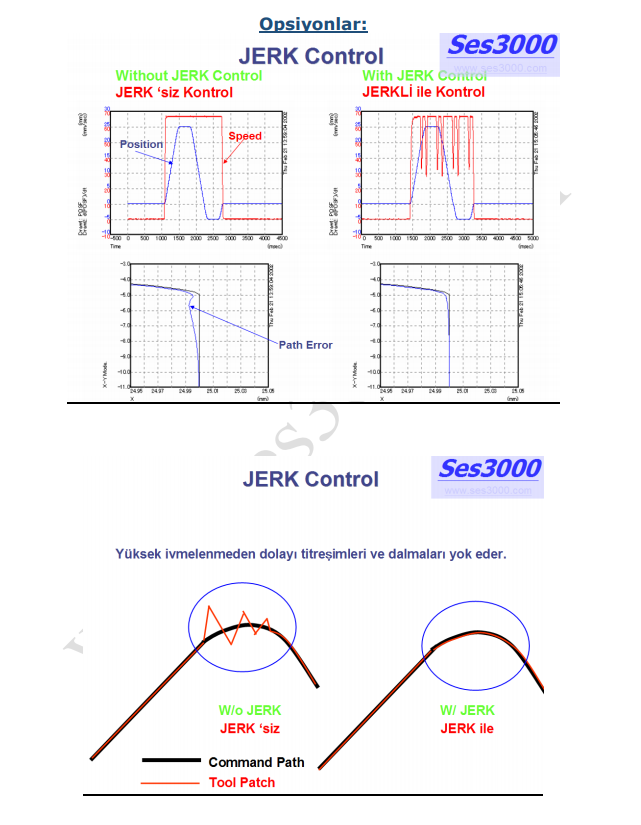

  • JERK KONTROL – 2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 1ms okuma hızı, 400 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler
  • (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
  • Statik Parça Program Hafıza Kapasitesi – 1280M

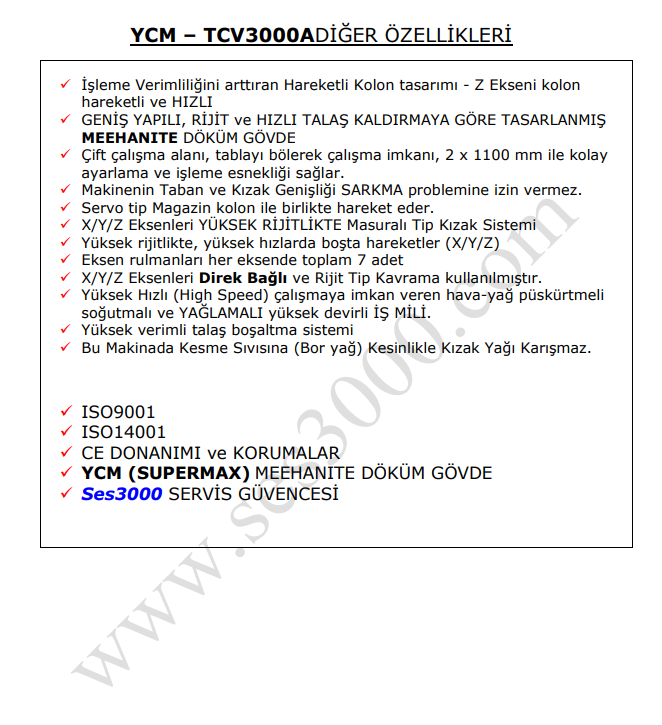

  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA KIZAK YAPILARI
  • B/C Eksenleri optik enkoder ile hassas şekilde çalışma sağlar
  • X Ekseni optik cetvel ile hassas şekilde çalışma sağlar
  • Pistonlu Tip Merkezi Yağlama Sistemi
  • ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
  • KAPALI KASA (CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
  • X, Y ve Z KIZAKLARI KORUYUCULARI
  • OIL SKIMMER (SOĞUTMA SUYU İLE KIZAK YAĞINI BİRBİRİNDEN AYIRMA)
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • 2 YIL KONTROK ÜNİTESİ, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE


Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları
12000 d/dak (Built-in İş Mili) + BBT40 + İş Mili Soğutma Sistemi
Vidalı tip Talaş Konveyörü (2 adet X ekseninde)
Üstü komple kapalı kabin
Kapı Emniyetleri (CE Standartlarına uyumlu)
CE
Trafo (400V/3Ph/50Hz)
Komple Ahşap Ambalaj ve Paketleme
15000 d/dak. (Built-in İş Mili) + BBT40 + İş Mili Soğutma Sistemi
80T Magazin Farkı
HEIDENHAIN Optik Cetveller (X)
HEIDENHAIN Optik Cetveller (Y/Z)
Zincir Tipi Talaş Konveyörü
Paletli Tipi Talaş Konveyörü
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve

(daha sonradan takılamaz)

Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden hava ile soğutma (Su soğutma zaten varsa)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Yüksek Basınçlı Su Pompası (3 bar)
İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)
Talaşları temizleme ve soğutma için duşlama sistemi
Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte)
Ortam yağını toplayıcı ünite (FX-4002 from UK)
Püskürtme Yağ ile takım ucunu soğutma sistemi (SH-10)
Takım boyu ölçme Probu (METROL)
Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)
MXP-200FA için 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi

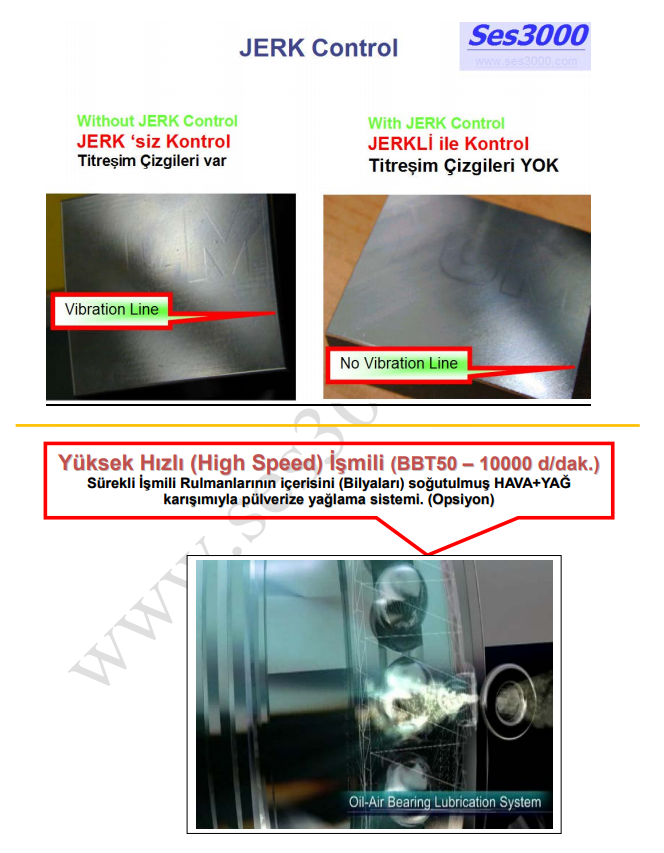

JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)
İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)
Takım aşınması ve ömrü yönetimi
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE

CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ

FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya

Fiyatıdır)

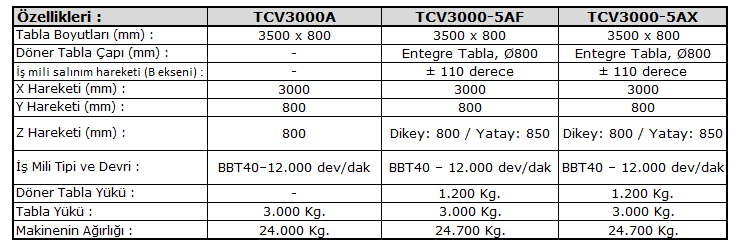

Teknik Özellikler

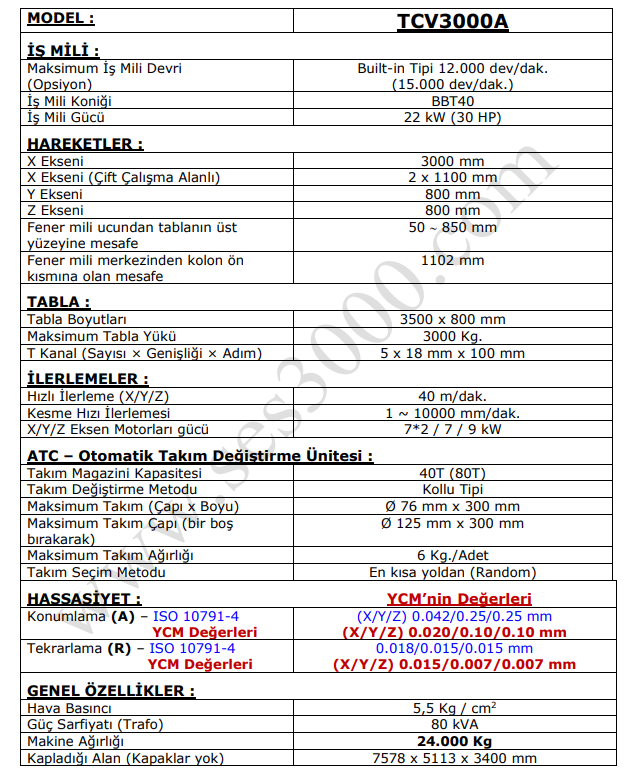

YCM – TCV3000A TEKNİK ÖZELLİKLERİ
