YCM NDC Serisi Köprülü Çift Kolonlu CNC İşleme Merkezi
YCM NDC Çift Kolonlu ve Köprülü Tip Yüksek Hızlı
5 –Eksen CNC İşlem Merkezi
YCM NDC CNC İşleme Merkezi

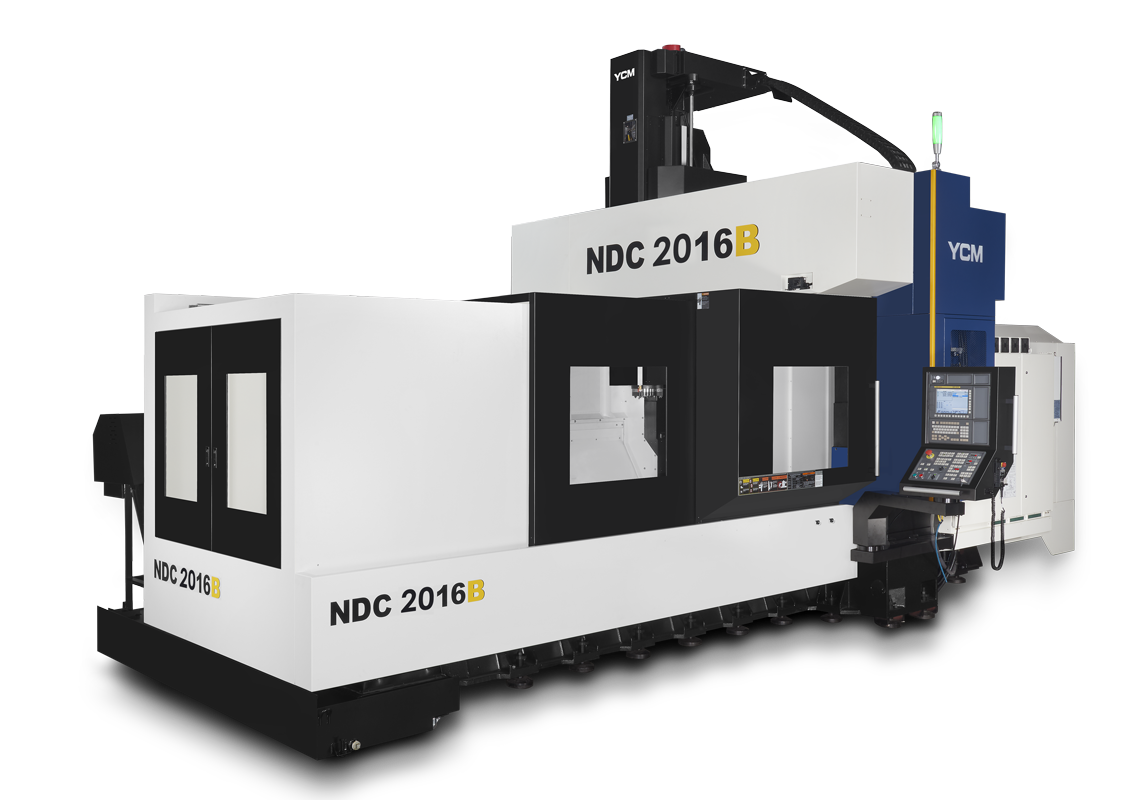

YCM NDC2016B
Aksesuarları
STANDART AKSESUARLAR YCM – NDC2016B (ÇİFT KOLONLU) için
- İŞLEME BOYUTLARI : X2200 mm, Y1600 mm, Z762 mm
- TABLA BOYUTLARI : 2000 x 1500 mm
- Tabla YÜKÜ : 8.000 Kg.
- BOŞTAKİ HIZLARI : X/Y : 20 m/dak. Z: 15 m/dak.
- KESME HIZI : 10.000 mm/dak.
- 32T MAGAZİN (KOLLU TİP) – Opsiyon : 40T/60T
- Takım bırakma sistemi (Unclamping) için pedal
- Yüksek GÜÇLÜ ve TORKLU İş mili paketi
- İş Mili Koniği : BBT50
- İş Mili Hızı : 6,000 dev/dak. (Opsiyon 10,000 dev/dak.)
- İş milini ve Şanzumanı soğutma sistemi (Klima ve yağ ile)
- İş milinde YÜKSEK TORK için ŞANZUMAN (Gearbox)
- Tork Değeri : 675 Nm
- Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
- FANUC α iI22/7000 + α SP26, 26 kW (35 HP) Yüksek Torklu İş mili motoru
Opsiyon:
- İş Mili Hızı : 10,000 dev/dak.
- IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili

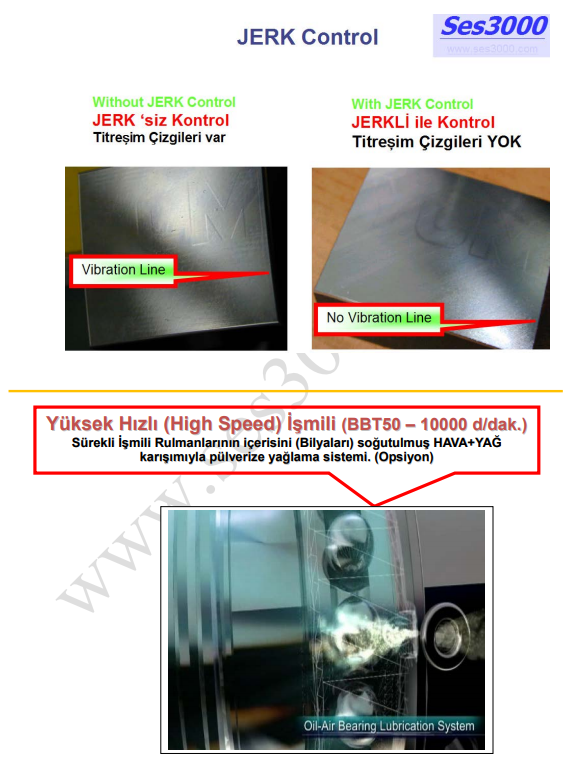

- Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
- Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
- İŞ MİLİNDE YÜKSEK TORK için ELEKTRONİK TORK SİSTEMİ (360 Nm)
- FANUC α 26iIL /10000i + αi SPM26, 22 kW (30 HP) Yüksek Torklu İş mili motoru

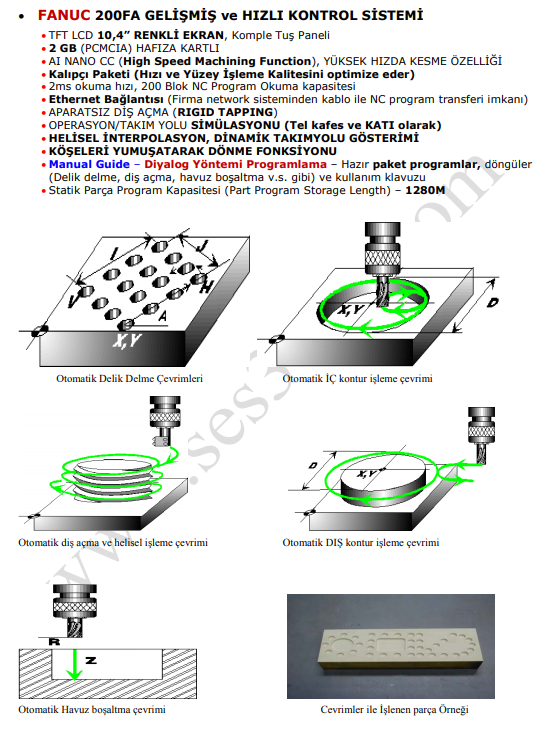

- FANUC MXP 200FA YENİ KONTROL SİSTEMİ
- TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
- 2 GB (PCMCIA) HAFIZA KARTLI

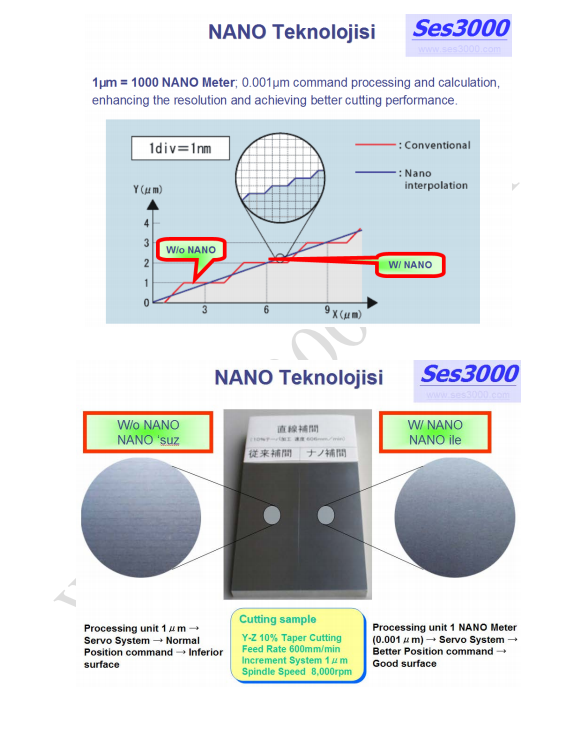

- AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
- Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
- 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi

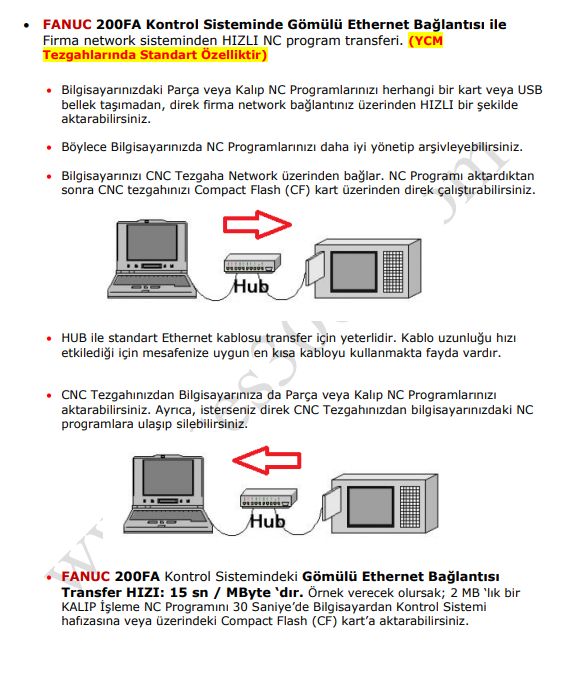

- Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
- APARATSIZ DİŞ AÇMA (RIGID TAPPING)
- OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
- HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
- KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
- Manual Guide – Diyalog Yöntemi Programlama – Hazır paket programlar, döngüler
(Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
- Statik Parça Program Hafıza Kapasitesi – 1280M

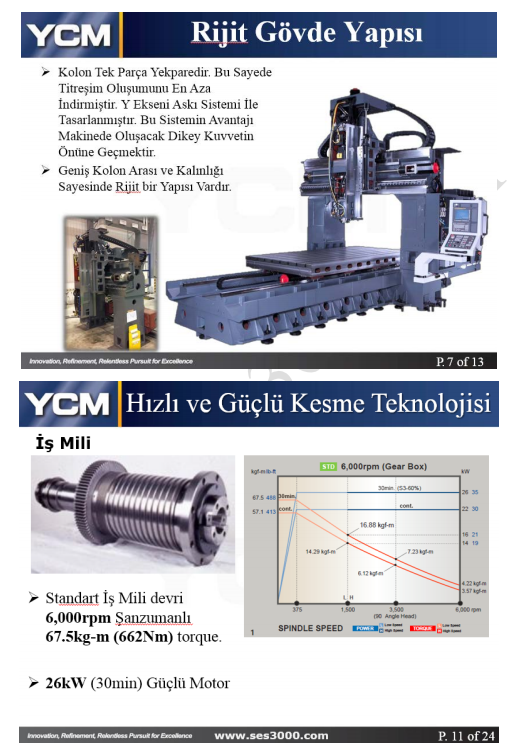

- GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE
- DÖKÜM GÖVDE
- AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
- X EKSEN Hareketi ŞANZUMANLI
- Y/Z – Eksenleri : Direkt Tahrik (Direct Drive)
- X Ekseninde ağır yüklere göre tasarlanmış 2 adet IKO roller RULMANLI KIZAKLAR
- Y Ekseninde 2 adet IKO roller açılı ayarlanmış Rulmanlı kızaklar
- Z EKSENİNDE 2 ADET GÖMME TİPİ KUTU KIZAK.
- TABLA İÇİN 8 ADET BLOK (4 blok her bir rulmanlı kızaklar üzerinde)
- Hidrolik karşı ağırlık dengeleyicisi
- KOLON (KÖPRÜ ve AYAKLARI) TEK PARÇA DÖKÜM
- AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA
- Pistonlu Tip Merkezi Yağlama Sistemi
- ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
- KAPALI KASA (CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
- TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
- HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
- X, Y ve Z KIZAKLARI KORUYUCULARI
- OIL SKIMMER (SOĞUTMA SUYU İLE KIZAK YAĞINI BİRBİRİNDEN AYIRMA)
- VİDALI TİP TALAŞ KONVEYÖRÜ
- TALAŞ KONVEYÖRÜ
- ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
- Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
- 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
- NAKLİYE + SİGORTA
- KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
- DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

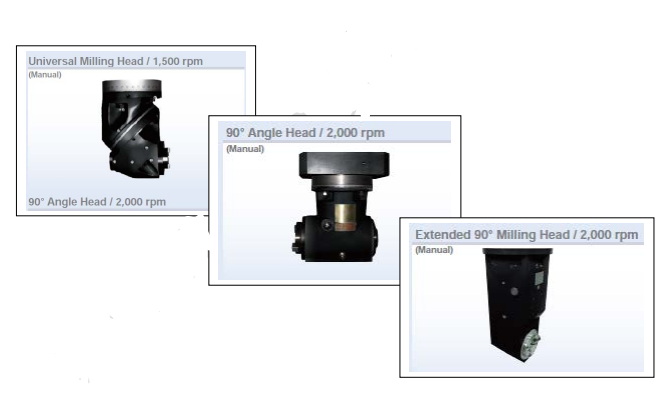

- Aşağıdaki Manuel “Universal”, “90 Derece Açılı” ve “90 derece Açılı Uzatılmış”
Kafalar OPSİYONDUR.

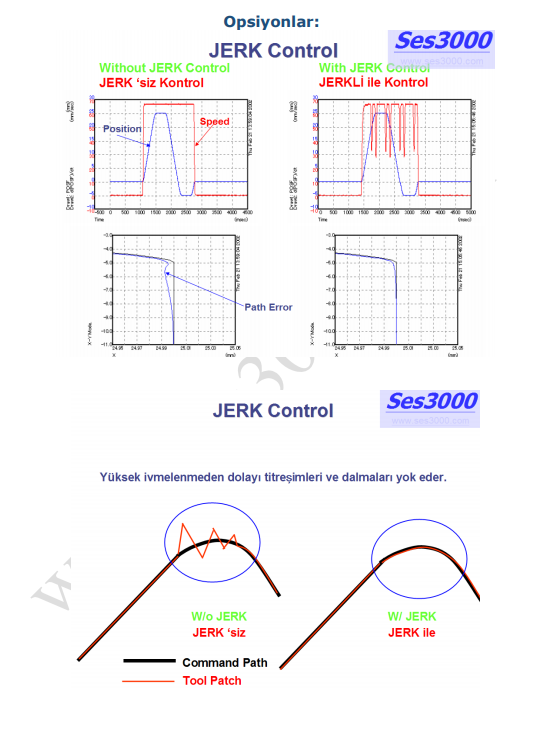

Opsiyonlar
İSTEĞE BAĞLI AKSESUARLAR:

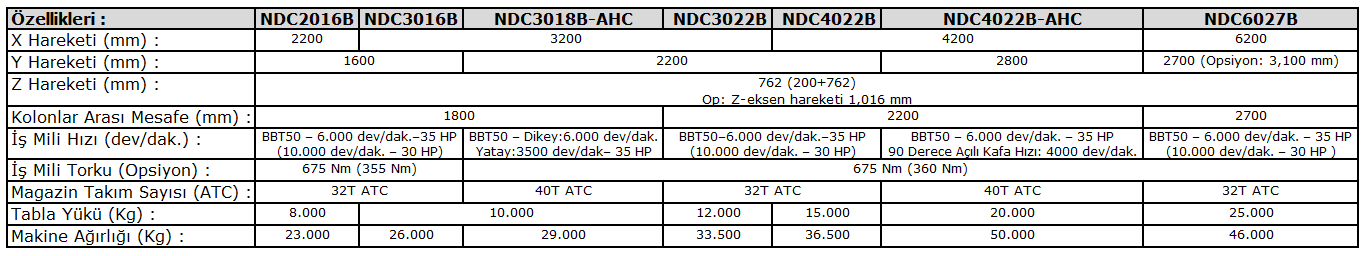

Teknik Özellikler

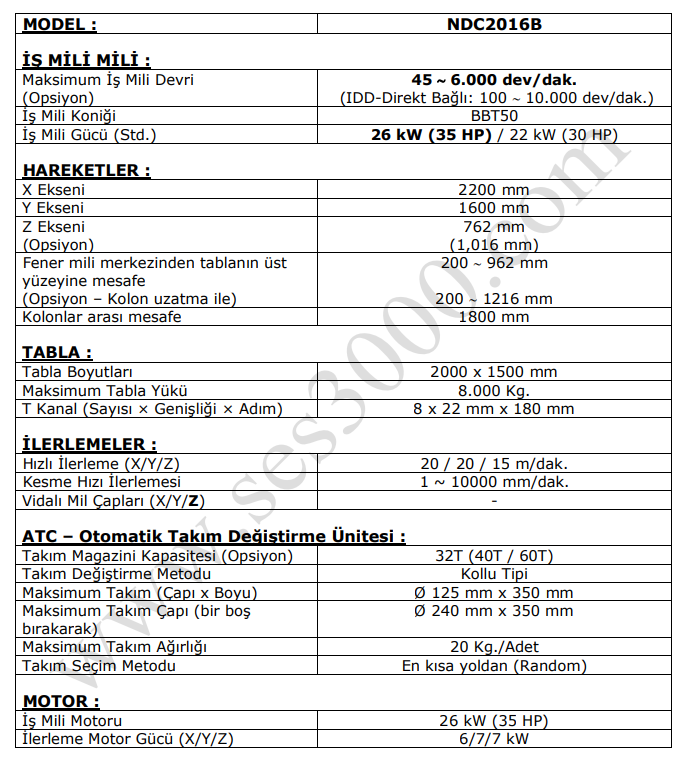

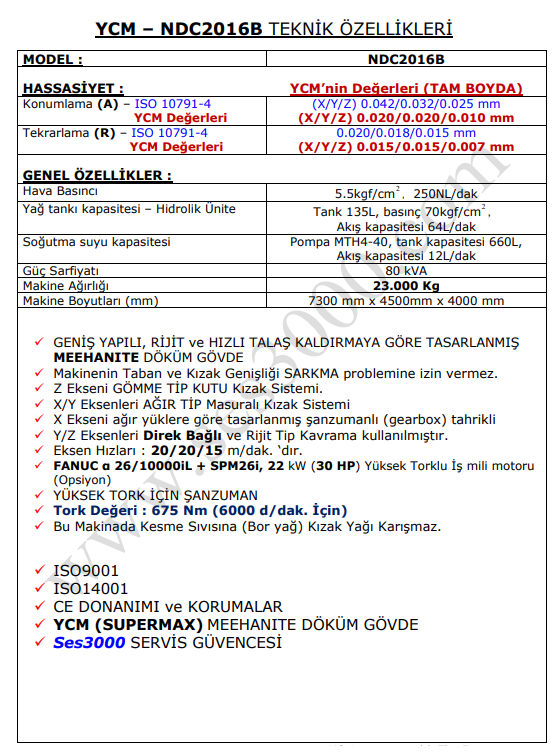

YCM – NDC2016B TEKNİK ÖZELLİKLERİ
Broşür
YCM NDC Modeli Broşürünü indirmek için üzerine tıklayınız.
Videolar
LAZER Sistemi
LAZER SİSTEMİ
Teklif
YCM NDC Serisi Modeli Teklifini iletmemiz için lütfen aşağıdaki iletişim bilgilerinizi bizlere iletir misiniz…
