YCM CNC Köprü Tip İşleme Merkezleri

YCM NFP Köprülü Tip Yüksek Hızlı

5 –Eksen CNC İşlem Merkezi

YCM NFP CNC İşlem Merkezi

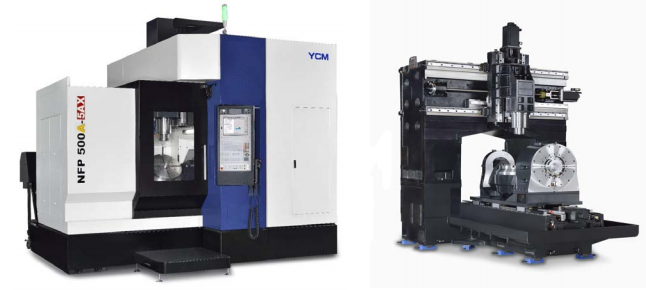

YCM NFP500A-5AX

Aksesuarları

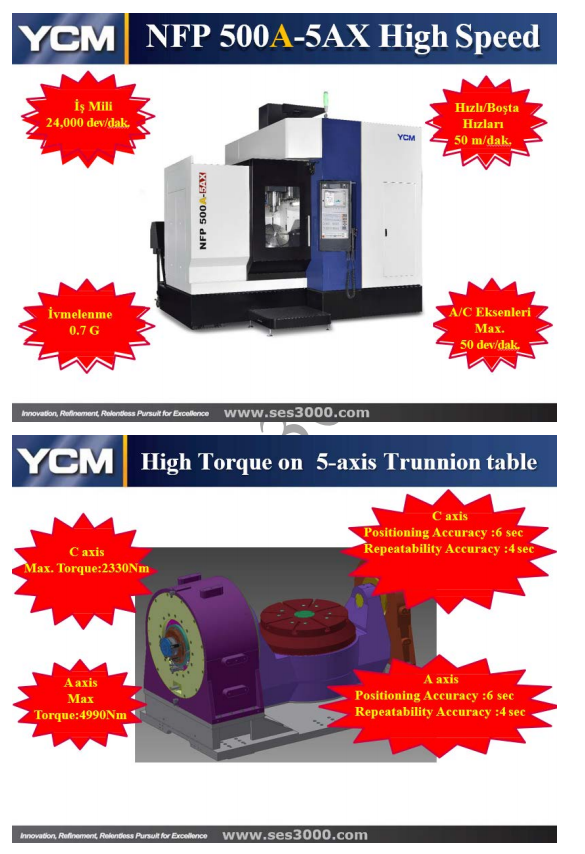

KÖPRÜLÜ TİP YÜKSEK HIZLI (High Speed) 5–EKSEN

SUPERMAX YCM – NFP500A-5AX CNC İŞLEM MERKEZİ

Standard Aksesuarları

  • İŞLEME BOYUTLARI : X700 mm, Y1000 mm, Z500 mm
  • A Ekseni (Salınım Ekseni): 150o (+ 30o ~ – 120o)
  • C Ekseni (Dönme Ekseni): 360o
  • TABLA YÜKÜ : 350 Kg.
  • BOŞTAKİ HIZLARI: X/Y/Z: 50/50/50 m/dak.
  • KESME HIZI : 32000 mm/dak.
  • 9.6 kW ‘lık X/Y Eksen MOTORLARI (QSY190D), 8.6 kW’lık Z Ekseni : QSY190D
  • Vidalı Mil Çapları (X/Y/Z) : Ø45 mm
  • 24 ATC – KOLLU TİP MAGAZİN
  • A/C Eksenleri Direkt Tahrikli (DD) motor / Mutlak Encoder Tasarımlı
  • Kolonu ve Elektrik kabinini ISI İZOLASYON Tasarımı
  • Hi-Speed Spindle Package – Yüksek hızlı İş mili paketi
  • İş Mili Koniği : HSK63 ve İş Mili Hızı : 24000 dev/dak.
  • İş mili dışını ve merkezini soğutma sistemi
  • İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)
  • İş milini, motoru ve kaplini klima + yağ ile sürekli soğutma sistemi
  • HAVA PERDESİ (Toz ve su buharı kaçmasını engeller)
  • STC Plus – İş mili Isı Telafisi Sistemi, ısından doğan sarkmaları telafi eder.

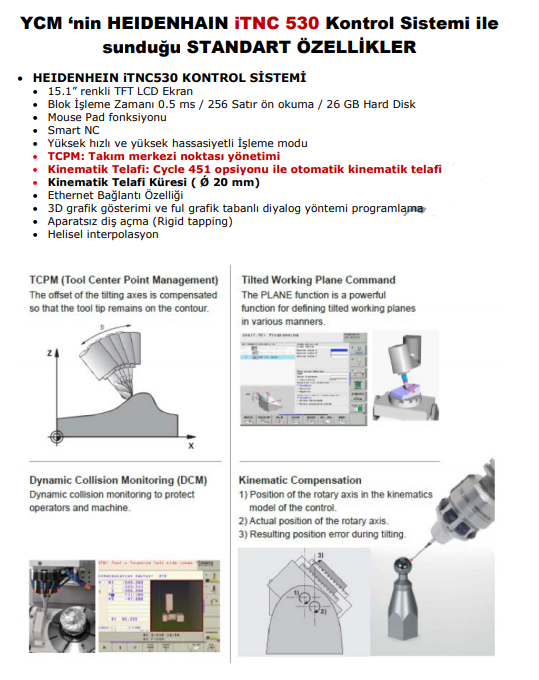

  • HEIDENHEIN iTNC530 KONTROL SİSTEMİ
  • 15.1” renkli TFT LCD Ekran
  • Blok İşleme Zamanı 0.5 ms / 256 Satır ön okuma / 26 GB Hard Disk
  • Mouse Pad fonksiyonu
  • Smart NC
  • Yüksek hızlı ve yüksek hassasiyetli İşleme modu
  • TCPM: Takım merkezi noktası yönetimi
  • Kinematik Telafi: Cycle 451 opsiyonu ile otomatik kinematik telafi
  • Kinematik Telafi Küresi ( Ǿ 20 mm)
  • Ethernet Bağlantı Özelliği
  • 3D grafik gösterimi ve ful grafik tabanlı diyalog yöntemi programlama
  • Aparatsız diş açma (Rigid tapping)
  • Helisel interpolasyon
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ
  • MEEHANITE DÖKÜM GÖVDE
  • Kızak yağı ile kesme sıvısını ayrıştırma (Oil skimmer) ünitesi
  • İş mili çevresinde dairesel soğutma nozulları
  • M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • Vidalı tip talaş konveyörü
  • KOMPLE KAPALI KASA (FULL CHIP. ENCL.), MPG (MANUAL EL TEKERİ)
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • 2 YIL HEIDENHEIN, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE


Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları
Temele Bağlantı Saplamaları ve Cıvataları
Kapı Emniyetleri (CE Standartlarına uyumlu)
CE
Transformatör (400V/3Ph/50Hz)
Komple Ahşap Ambalaj ve Paketleme
Otomatik Kapı
BBT40 – 20000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) Farkı
İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)
24T ATC Magazin yerine 40T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Vidalı tip Talaş Konveyörü (2 adet Y ekseninde ve 1 adet X ekseninde)
Zincir Tipi Talaş Konveyörü
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve

(daha sonradan takılamaz)

Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden hava ile soğutma (Su soğutma zaten varsa)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Yüksek Basınçlı Su Pompası (3 bar)
İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)
Talaşları temizleme ve soğutma için duşlama sistemi
Soğutma sıvısını soğutma sistemi (Ek tank ile birlikte)
Ortam yağını toplayıcı ünite (FX-4002 from UK)
Püskürtme Yağ ile takım ucunu soğutma sistemi (SH-10)
Takım boyu ölçme Probu (METROL)
Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)
MXP-200FA için 1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi
JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar
FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)
İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)
Takım aşınması ve ömrü yönetimi
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE

CAM Programı (Kampanya Fiyatıdır)

Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ

FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya

Fiyatıdır)

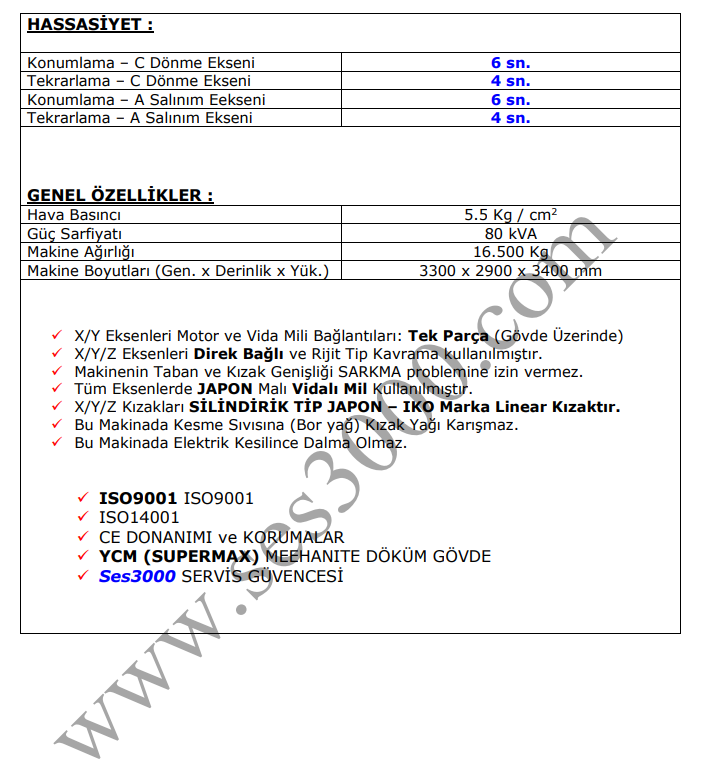

Teknik Özellikler

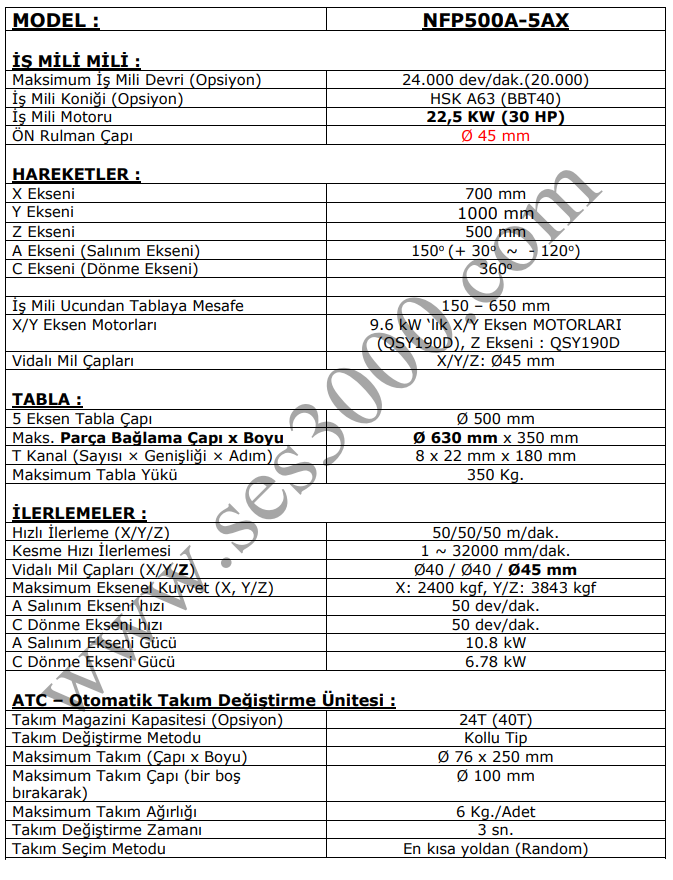

YCM – NFP500A-5AX TEKNİK ÖZELLİKLERİ

Broşür

https://www.ses3000.com/v3/wp-content/uploads/YCM-NMV-Serisi-Broşürü-215x300.png



Videolar

Teklif

YCM NFP Seri Modeli Teklifini iletmemiz için lütfen aşağıdaki iletişim bilgilerinizi bizlere iletir misiniz…
