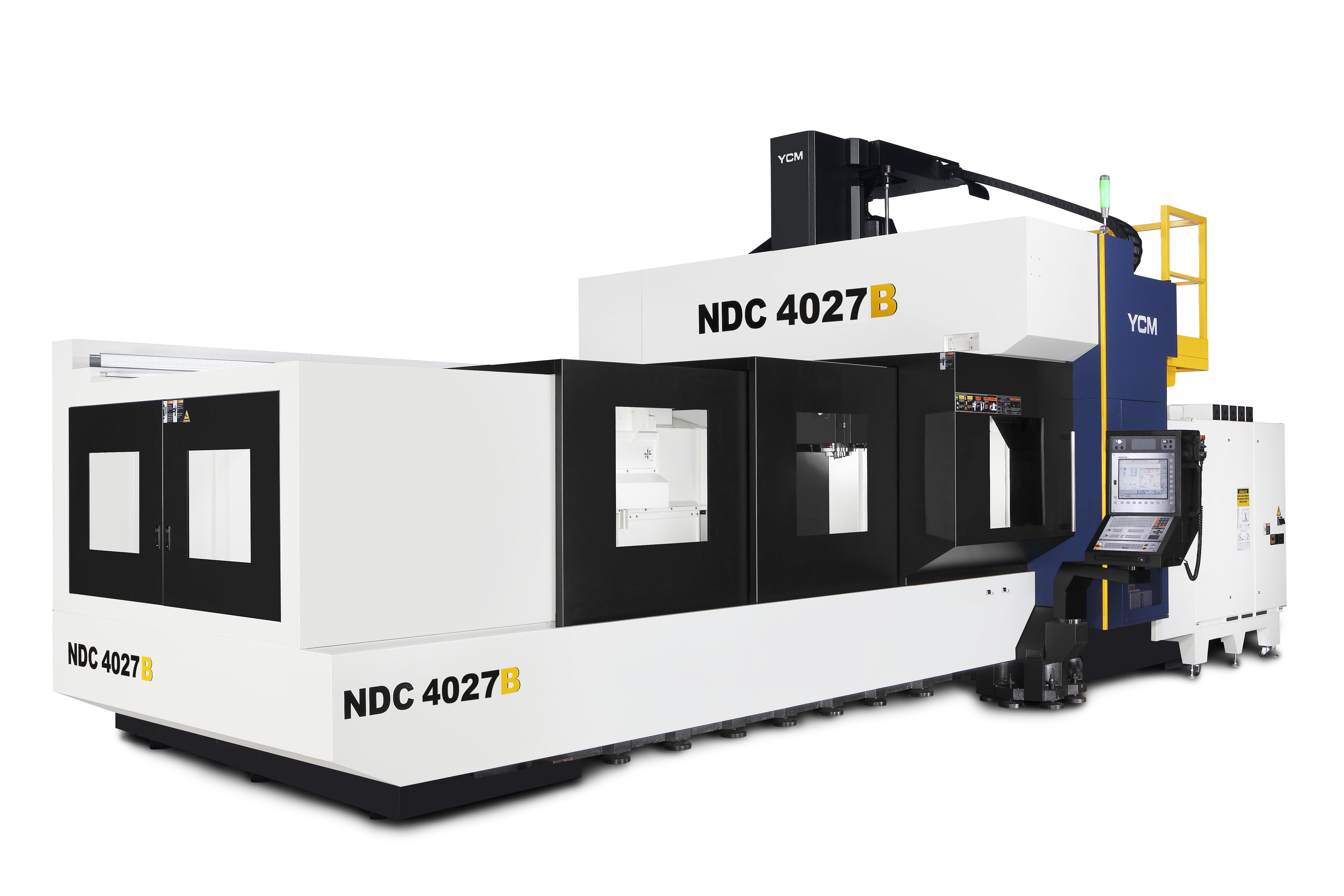

YCM-NDC4027B-Köprü Tipi Cnc Dik İşlem Merkezi

YCM – NDC4027B Yüksek RİJİTLİKTE ve KAPASİTEDE

NDC4027B拷貝

ÇİFT KOLONLU KÖPRÜLÜ TİP

YCM – NDC4027B YÜKSEK RİJİTLİKTE ve KAPASİTEDE

YCM NDC Serisi Modelleri – Seçim için tıklayınız…

https://www.ses3000.com/wp-content/uploads/NDC4027B-1.jpg
YCM NDC3027B

(X3200, Y2700 mm)

https://www.ses3000.com/wp-content/uploads/NDC4027B-1.jpg
YCM NDC4027B

(X4200, Y2700/2800)

https://www.ses3000.com/wp-content/uploads/NDC5027B-2.jpg
YCM NDC5027B

(X5200, Y2700/3100)

https://www.ses3000.com/wp-content/uploads/NDC5027B-1-1.jpg
YCM NDC6027B

(X6200, Y2700/3100)

Aksesuarları

Özellikleri : NDC4027B
X Hareketi (mm) : 4200
Y Hareketi (mm) : 2700 (Dahil Opsiyon: 2,800 mm)
Z Hareketi (mm) : 762 (200+762)

Dahil Opsiyon: Z-eksen hareketi 1,016 mm

Kolonlar Arası Mesafe (mm) : 2700
İş Mili Hızı (dev/dak.) : BBT50 – 6.000 dev/dak. – 35 HP

Opsiyon: (10.000 dev/dak. – 30 HP )

İş Mili Torku (Opsiyon) : 675 Nm (360 Nm)
Magazin Takım Sayısı (ATC) : 32T ATC (ATC’siz olacak)
Tabla Yükü (Kg) : 20.000
Makine Ağırlığı (Kg) : 40.000

YCM – NDC4027B (ÇİFT KOLONLU) için

STANDART AKSESUARLAR

  • İŞLEME BOYUTLARI : X4200 mm, Y2700 (2800) mm, Z762 (1,016) mm
  • Z Ekseni Kolon Uzatması dahildir.
  • TABLA BOYUTLARI : 4000 x 2200 mm
  • Tabla YÜKÜ : 20.000 Kg.
  • BOŞTAKİ HIZLARI : X/Y/Z : 15/20/15 m/dak.
  • KESME HIZI : 10.000 mm/dak.
  • 32T MAGAZİN (KOLLU TİP) – Opsiyon : 40T/60T/120T / (ATC’siz olacak)
  • Takım bırakma sistemi (Unclamping) için pedal
  • Yüksek GÜÇLÜ ve TORKLU İş mili paketi
  • İş Mili Koniği : BBT50
  • İş Mili Hızı : 6,000 dev/dak. (Opsiyon 10,000 dev/dak.)
  • İş milini ve Şanzumanı soğutma sistemi (Klima ve yağ ile)

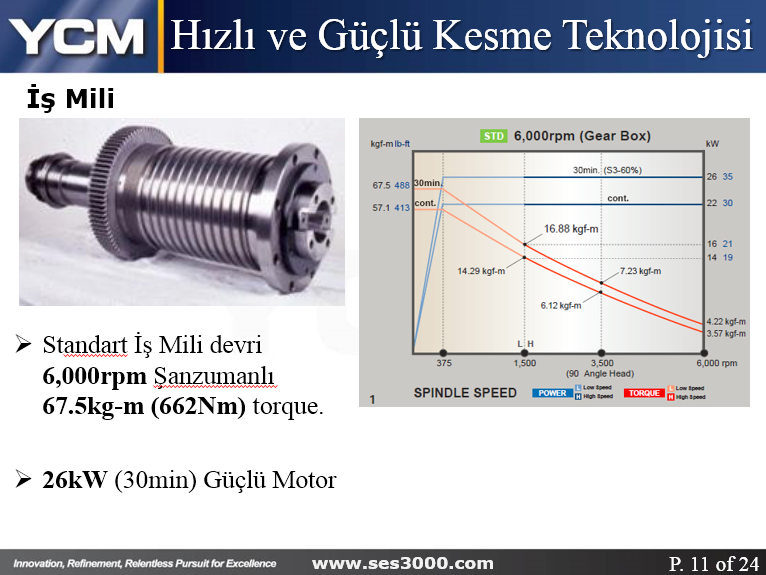

  • İş milinde YÜKSEK TORK için ŞANZUMAN (Gearbox)
  • Tork Değeri : 675 Nm
  • Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
  • Yüksek Torklu İş mili motoru : 26 kW (35 HP)

Opsiyon:

  • İş Mili Hızı : 10,000 dev/dak.
  • IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili
  • Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
  • Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
  • İŞ MİLİNDE YÜKSEK TORK için ELEKTRONİK TORK SİSTEMİ (360 Nm)
  • FANUC α 26iIL /10000i + αi SPM26, 22 kW (30 HP) Yüksek Torklu İş mili motoru

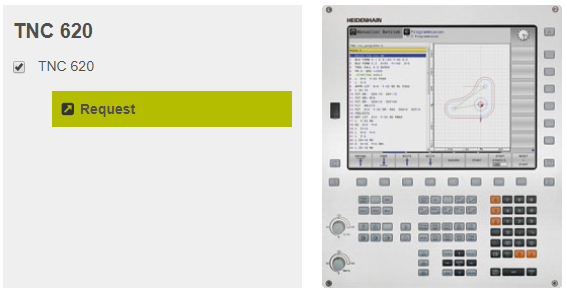

  • HEIDENHEIN TNC 620 HSCI (Option 1 & Option 2 dahil) Kontrol Sistemi
  • 15.1” renkli TFT LCD Ekran
  • High speed işleme Blok İşleme Zamanı 1.5 ms ve 5000 Satır ön okuma
  • Option 1: 4 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı
  • Option 2: 4+1 Eksen işleme kapasitesi ve takım düzlemi ayarı
  • TCPM: Takım merkezi noktası yönetimi (Opsiyon 2 paketinde)
  • PLANE-ÇALIŞMA DÜZLEMİ: Eğik ve farklı çalışma düzlemlerini tanımlamak için (Opsiyon 1 paketinde)
  • SSDR Solid state 1.8 GB Hard Disk ve Ethernet Bağlantı Özelliği
  • Mouse Pad fonksiyonu
  • 3D grafik gösterimi ve ful grafik tabanlı diyalog yöntemi programlama
  • Aparatsız diş açma (Rigid tapping-Cycle 209)
  • Helisel interpolasyon (G265).

  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE

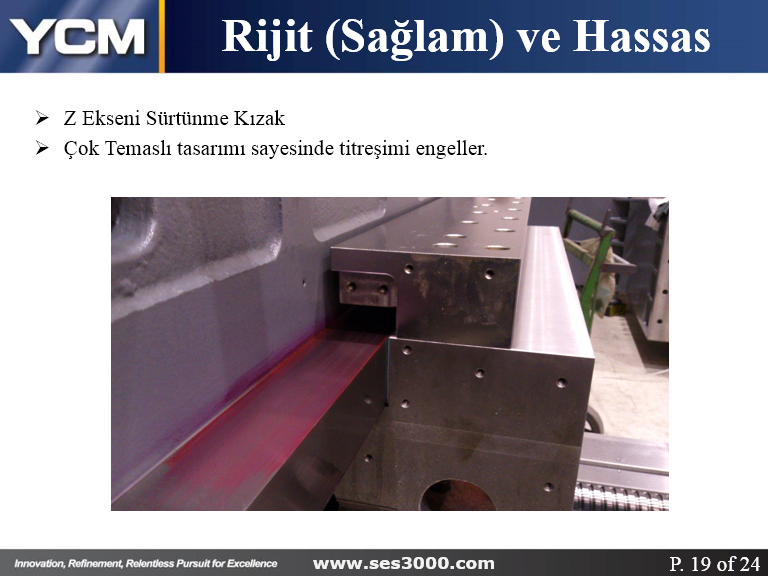

  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
  • X EKSEN Hareketi ŞANZUMANLI
  • Y/Z – Eksenleri : Direkt Tahrik (Direct Drive)
  • X Ekseninde ağır yüklere göre tasarlanmış 2 adet MASURALI roller RULMANLI KIZAKLAR
  • Y Ekseninde 2 adet MASURALI roller açılı ayarlanmış Rulmanlı kızaklar
  • Z EKSENİNDE 2 ADET GÖMME TİPİ KUTU KIZAK.
  • HEIDENHAIN Optik Cetveller (X/Y/Z)
  • Takım içinden hava ile takım ucunu soğutma özelliği (Üstü-Roof açık)
  • Soğutma suyu pompası ve tankı
  • Hidrolik karşı ağırlık dengeleyicisi
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA
  • Pistonlu Tip Merkezi Yağlama Sistemi
  • ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
  • KAPALI KASA (CHIP ENCL.), MPG (MANUAL EL TEKERİ)
  • HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
  • X, Y ve Z KIZAKLARI KORUYUCULARI
  • X EKSENİNDE VİDALI TİP TALAŞ KONVEYÖRÜ
  • TALAŞ KONVEYÖRÜ
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • 2 YIL KONTROL SİSTEMİ, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

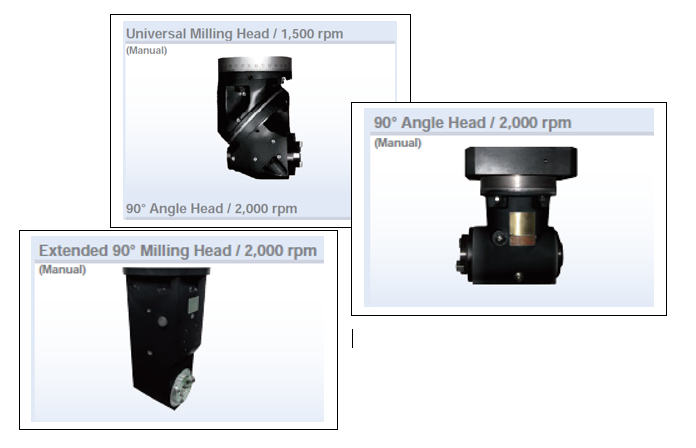

  • Aşağıdaki Manuel “Universal”, “90 Derece Açılı” ve “90 derece Açılı Uzatılmış” Kafaların hepsi dahildir.

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :
Elektrik kabinini klima ile soğutma
Temele Bağlantı Saplamaları ve Cıvataları
Kapı Emniyetleri (CE Standartlarına uyumlu)
CE
Transformatör (400V/3Ph/50Hz)
Komple Ahşap Ambalaj ve Paketleme
BBT50 – 10000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) Farkı
Z Kolonunu Uzatma 250 mm
Z-Ekseni hareketi 1016 mm + 250mm Kolonu Uzatma
Açılı KAFA (90˚) / 2000 d/dak + 250mm Kolonu Uzatma (Sadece 4500/6000 d/dak için)
Uzatılmış KAFA / 2000 d/dak + 250mm Kolonu Uzatma (Sadece 4500/6000 d/dak için)
Manuel Açılı KAFA 1500 d/dak + 250mm Kolonu Uzatma (Sadece 4500/6000 d/dak için))
Otomatik Açılı KAFA (90˚, 72 pozisyon M-kodu ile) / 2000 d/dak + 250mm Kolonu Uzatma + Manuel-Elle takılır
İş milini ve Şanzumanı soğutma sistemi
32T ATC Magazin yerine 40T ATC Magazin
40T ATC Magazin yerine 60T ATC Magazin
40T ATC Magazin yerine 120T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Vidalı tip Talaş Konveyörü
Zincir Tipi Talaş Konveyörü
Paletli Tipi Talaş Konveyörü Farkı
Takım içinden hava ile takım ucunu soğutma özelliği (Üstü-Roof açık)
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin ve (daha sonradan takılamaz)
Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (50 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Yüksek Basınçlı Su Pompası (3 bar)
İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)
HEIDENHAIN HR 550 FS Kablosuz EL Çarkı
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)
Takım aşınması ve ömrü yönetimi
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Teknik Özellikler

YCM – NDC4027B TEKNİK ÖZELLİKLERİ

MODEL : NDC4027B
İŞ MİLİ MİLİ :
Maksimum İş Mili Devri

(Opsiyon IDD-Direkt Bağlı)

45 6.000 dev/dak.

(100 10.000 d/dak.)

İş Mili Koniği BBT50
İş Mili Gücü (Std.) / Tork

Opsiyon:

26 kW (35 HP) / 675 Nm

22 kW (30 HP) / 360 Nm

HAREKETLER :
X Ekseni 4200 mm
Y Ekseni 2700 (2800) mm
Z Ekseni

(Opsiyon)

762 mm

(1,016 mm)

Fener mili merkezinden tablanın üst yüzeyine mesafe

(Opsiyon – Kolon uzatma ile)

200 962 mm

(200 1216 mm)

Kolonlar arası mesafe 2700 mm
TABLA :
Tabla Boyutları 4000 x 2200 mm
Maksimum Tabla Yükü 20.000 Kg.
T Kanal (Sayısı × Genişliği × Adım) 8 x 22 mm x 180 mm
İLERLEMELER :
Hızlı İlerleme (X/Y/Z) 15 / 20 / 15 m/dak.
Kesme Hızı İlerlemesi 1 ~ 10000 mm/dak.
Vidalı Mil Çapları (X/Y/Z)
ATC – Otomatik Takım Değiştirme Ünitesi :
Takım Magazini Kapasitesi (Opsiyon) 32T (40T /60T/120T)
Takım Değiştirme Metodu Kollu Tipi
Maksimum Takım (Çapı x Boyu) Ø 125 mm x 350 mm
Maksimum Takım Çapı x Boyu (bir boş bırakarak) Ø 240 mm x 350 mm
Maksimum Takım Ağırlığı 20 Kg./Adet
Çektirme Vidası Tipi MAS-P50T-1
Takım Değiştirme Süresi Tak.-Takıma 3 Saniye
Takım Değiştirme Süresi Tal.-Talaşa 5 Saniye
Takım Seçim Metodu En kısa yoldan (Random)
MOTOR :
İş Mili Motoru 26 kW (35 HP)
İlerleme Motor Gücü (X/Y/Z) 6/7/7 kW
HASSASİYET : YCM’nin Değerleri
Konumlama (A) – ISO 10791-4 (mm)

YCM Değerleri (mm)

(X/Y/Z) 0.050/0.042/0.025

(X/Y/Z) 0.025/0.020/0.010

Tekrarlama (R) – ISO 10791-4 (mm)

YCM Değerleri (mm)

0.022/0.020/0.010

(X/Y/Z) 0.020/0.015/0.007

GENEL ÖZELLİKLER :
Hava Basıncı 5.5 kgf/cm,250 NL/dak
Yağ tankı kapasitesi – Hidrolik Ünite Tank 135L, basınç 70kgf/cm,

Akış kapasitesi 64L/dak

Soğutma suyu kapasitesi Pompa MTH4-40, tank kapasitesi 700L,

Akış kapasitesi 12L/dak

Güç Sarfiyatı 80 kVA
Makine Ağırlığı 40.000 Kg
Makine Boyutları (mm) 12500 mm x 6500 mm x 4326 mm
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez.
  • Z Ekseni GÖMME TİP KUTU Kızak Sistemi.
  • X/Y Eksenleri AĞIR TİP Masuralı Tip Kızak Sistemi
  • X Ekseni ağır yüklere göre tasarlanmış şanzumanlı (gearbox) tahrikli
  • Y/Z Eksenleri Direk Bağlı ve Rijit Tip Kavrama kullanılmıştır.
  • Eksen Hızları : 15/20/15 m/dak. ‘dır.
  • 26 kW (35 HP) Yüksek Torklu İş mili motoru (Opsiyon)
  • YÜKSEK TORK İÇİN ŞANZUMAN
  • Tork Değeri : 675 Nm (6000 d/dak. İçin)
  • ISO9001
  • ISO14001
  • CE DONANIMI ve KORUMALAR
  • YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE
  • Ses3000 SERVİS GÜVENCESİ
  • HEIDENHEIN TNC 620 HSCI (Option 1 & Option 2 dahil) Kontrol Sistemi
  • 15.1” renkli TFT LCD Ekran
  • High speed işleme Blok İşleme Zamanı 1.5 ms ve 5000 Satır ön okuma
  • Option 1: 4 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı
  • Option 2: 4+1 Eksen eş zamanlı işleme kapasitesi ve takım düzlemi ayarı
  • TCPM: Takım merkezi noktası yönetimi (Opsiyon 2 paketinde)
  • PLANE-ÇALIŞMA DÜZLEMİ: Eğik ve farklı çalışma düzlemlerini tanımlamak için (Opsiyon 1 paketinde)
  • SSDR Solid state 1.8 GB Hard Disk ve Ethernet Bağlantı Özelliği
  • Mouse Pad fonksiyonu
  • 3D grafik gösterimi ve ful grafik tabanlı diyalog yöntemi programlama
  • Aparatsız diş açma (Rigid tapping-Cycle 209)
  • Helisel interpolasyon (G265).

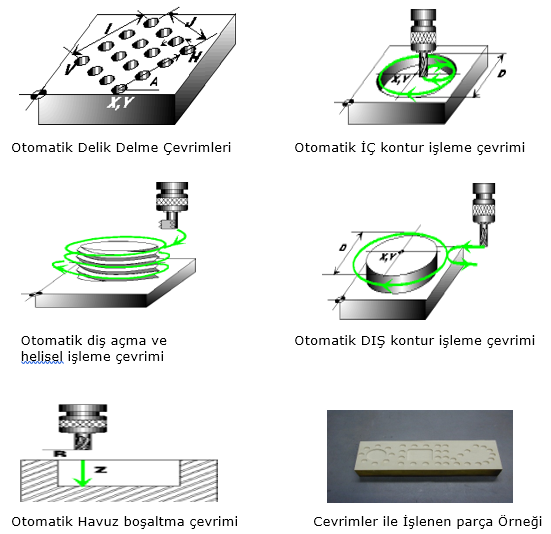

  • Paket programların sembolik gösterimleri aşağıdadır

Broşür

https://www.ses3000.com/wp-content/uploads/YCM-NXV-Serisi-Broşürü-215x300.png

İndirmek için broşüre tıklayınız
