YCM-NDC4016B-ÇİFT KOLONLU (Köprü) Tipi Cnc Dik İşlem Merkezi

Yüksek RİJİTLİKTE ve KAPASİTEDE ….

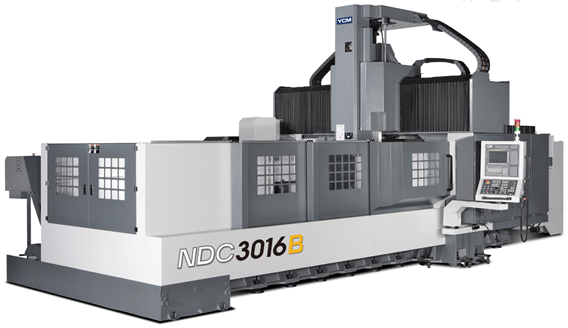

FOTOĞRAF: NDC3016B ‘ye aittir.

ÇİFT KOLONLU (KÖPRÜLÜ)
YCM – NDC4016B GÜÇLÜ, Yüksek RİJİTLİKTE ve KAPASİTEDE CNC İŞLEM MERKEZİ

NDC Modellerini seçmek için tıklayınız…

Aksesuarları

Özellikleri : NDC4016B
X Hareketi (mm) : 4200
Y Hareketi (mm) : 1600
Z Hareketi (mm) : 762 (200+762)

Opsiyon: Z-eksen hareketi 1,016 mm)

Kolonlar Arası Mesafe (mm) : 1800
İş Mili Hızı (dev/dak.) : BBT50 – 6.000 dev/dak. – 35 HP

(10.000 dev/dak. – 30 HP )

İş Mili Torku (Opsiyon) : 675 Nm (355 Nm)
Magazin Takım Sayısı (ATC) : 32T ATC
Tabla Yükü (Kg) : 12.000
Makine Ağırlığı (Kg) : 29.000



YCM – NDC4016B (ÇİFT KOLONLU) için

STANDART AKSESUARLAR

  • İŞLEME BOYUTLARI: X4200 mm, Y1600 mm, Z762 mm
  • TABLA BOYUTLARI: 4000 x 1500 mm
  • Tabla YÜKÜ: 12.000 Kg.
  • BOŞTAKİ HIZLARI: X/Y : 20 m/dak. Z: 15 m/dak.
  • KESME HIZI: 10.000 mm/dak.
  • 32T MAGAZİN (KOLLU TİP) – Opsiyon : 40T/60T
  • Takım bırakma sistemi (Unclamping) için pedal
  • Yüksek GÜÇLÜ ve TORKLU İş mili paketi
  • İş Mili Koniği : BBT50 (ÇİFT TEMASLI SIKMA)
  • İş Mili Hızı : 6,000 dev/dak. (Opsiyon 10,000 dev/dak.)
  • İş milini ve Şanzumanı soğutma sistemi (Klima ve yağ ile)
  • İş milinde YÜKSEK TORK için YCM’in kendi Üretimi ŞANZUMAN (Gearbox)
  • Tork Değeri : 675 Nm
  • Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
  • FANUC α iI22/7000 + α SP26, 26 kW (35 HP) Yüksek Torklu İş mili motoru

Opsiyon:

  • İş Mili Hızı : 10,000 dev/dak.
  • IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili
  • Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
  • Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
  • İŞ MİLİNDE YÜKSEK TORK için ELEKTRONİK TORK SİSTEMİ (360 Nm)
  • FANUC α 26iIL /10000i + αi SPM26, 22 kW (30 HP) Yüksek Torklu İş mili motoru
  • FANUC MXP 200FA YENİ KONTROL SİSTEMİ
  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M

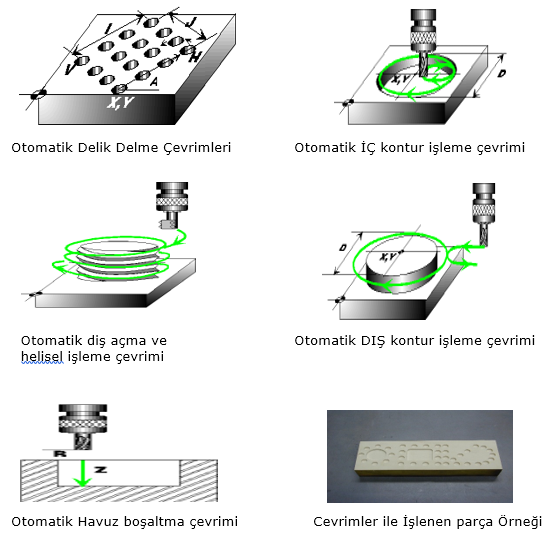

  • Manual GuideDiyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
  • X EKSEN Hareketi ŞANZUMANLI
  • Y/Z – Eksenleri : Direkt Tahrik (Direct Drive)
  • X Ekseninde ağır yüklere göre tasarlanmış 2 adet IKO roller RULMANLI KIZAKLAR
  • Y Ekseninde 2 adet MASURALI (Roller) açılı ayarlanmış Rulmanlı kızaklar
  • Z EKSENİNDE 2 ADET GÖMME TİPİ KUTU KIZAK.
  • TABLA İÇİN 8 ADET BLOK (4 blok her bir rulmanlı kızaklar üzerinde)
  • Hidrolik karşı ağırlık dengeleyicisi
  • KOLON (KÖPRÜ ve AYAKLARI) TEK PARÇA DÖKÜM
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA
  • Pistonlu Tip Merkezi Yağlama Sistemi
  • ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
  • KAPALI KASA (CHIP ENCL.), MPG (MANUAL EL TEKERİ)
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
  • X, Y ve Z KIZAKLARI KORUYUCULARI
  • Kızak yağı ile kesme sıvısını (soğutma suyu)ayrıştırma (Oil Skimmer) ünitesi
  • VİDALI Tip + ZİNCİRLİ Tip TALAŞ KONVEYÖRÜ
  • Yüksek Basınçlı Su Pompası (3 bar)
  • M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • Deniz yolculuğuna dayanıklı komple ahşap ambalaj ve paketleme
  • Temele Bağlantı Saplamaları ve Cıvataları
  • 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :
4500 dev/dak. (YCM Üretimi Şanzumanı ile)
BBT50 – 10000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) + 22 kW + 360 Nm Farkı
HSK A100 – 15000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli)
Kolonu Uzatma 250 mm
Z-Ekseni hareketi 1016 mm + 250mm Kolonu Uzatma
Açılı KAFA (90˚) / 2000 d/dak. (N75)
Açılı KAFA (90˚) / 2000 d/dak + 250mm Kolonu Uzatma (N75)
Uzatılmış KAFA (Düz Tip) / 2000 d/dak + 250mm Kolonu Uzatma (K73)
Uzatılmış KAFA (90 Derece Tip) / 2000 d/dak + 250mm Kolonu Uzatma (A74)
Otomatik Açılı KAFA (90˚, 72 pozisyon M-kodu ile) / 2000 d/dak + 250mm Kolonu Uzatma + Man.-Elle takılır
32T ATC Magazin yerine 40T ATC Magazin
32T ATC Magazin yerine 60T ATC Magazin
32T ATC Magazin yerine 120T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Paletli Tip Talaş Konveyörü FARKI
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz)
Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Ortam yağını toplayıcı ünite (FX-4002 from UK) * 2 set
Püskürtme Yağ ile takım ucunu soğutma sistemi
Takım boyu ölçme Probu (METROL)
Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)
1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi
JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)
Takım aşınması ve ömrü yönetimi
DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)

Teknik Özellikler

YCM – NDC4016B TEKNİK ÖZELLİKLERİ

MODEL : NDC4016B
İŞ MİLİ MİLİ :
Maksimum İş Mili Devri

(Opsiyon)

45 6.000 dev/dak.

(IDD-Direkt Bağlı: 100 10.000 dev/dak.)

İş Mili Koniği BBT50
İş Mili Gücü (Std. / Opsiyon) 26 kW (35 HP) / 22 kW (30 HP)
HAREKETLER :
X Ekseni 4200 mm
Y Ekseni 1600 mm
Z Ekseni

(Opsiyon)

762 mm

(1,016 mm)

Fener mili merkezinden tablanın üst yüzeyine mesafe

(Opsiyon – Kolon uzatma ile)

200 962 mm

200 1216 mm

Kolonlar arası mesafe 1800 mm
TABLA :
Tabla Boyutları 4000 x 1500 mm
Maksimum Tabla Yükü 12.000 Kg.
T Kanal (Sayısı × Genişliği × Adım) 8 x 22 mm x 180 mm
İLERLEMELER :
Hızlı İlerleme (X/Y/Z) 20 / 20 / 15 m/dak.
Kesme Hızı İlerlemesi 1 ~ 10000 mm/dak.
Vidalı Mil Çapları (X/Y/Z)
ATC – Otomatik Takım Değiştirme Ünitesi :
Takım Magazini Kapasitesi (Opsiyon) 32T (40T / 60T)
Takım Değiştirme Metodu Kollu Tipi
Maksimum Takım (Çapı x Boyu) Ø 125 mm x 240 mm
Maksimum Takım Çapı (bir boş bırakarak) Ø 240 mm x 350 mm
Maksimum Takım Ağırlığı 20 Kg./Adet
Çektirme Vidası Tipi MAS-P50T-1
Takım Seçim Metodu En kısa yoldan (Random)
MOTOR :
İş Mili Motoru / Opsiyon 26 kW (35 HP) / 22 kW (30 HP)
İlerleme Motor Gücü (X/Y/Z) 6/7/7 kW
HASSASİYET : YCM’nin Değerleri (TAM BOYDA)
Konumlama (A)

ISO 10791-4 | YCM :

0.042 / 0.032 / 0.025 | 0.020 / 0.020 / 0.015 mm
Tekrarlama (R)

ISO 10791-4 | YCM :

0.020 / 0.018 / 0.015 | 0.015 / 0.015 / 0.010 mm
GENEL ÖZELLİKLER :
Hava Basıncı 5.5kgf/cm,250NL/dak
Yağ tankı kapasitesi – Hidrolik Ünite Tank 135L, basınç 70kgf/cm,

Akış kapasitesi 64L/dak

Soğutma suyu kapasitesi Pompa MTH4-40, tank kapasitesi 660L,

Akış kapasitesi 12L/dak

Güç Sarfiyatı 80 kVA
Makine Ağırlığı 29.000 Kg
Makine Boyutları (mm) 10820 mm x 5520mm x 4230 mm

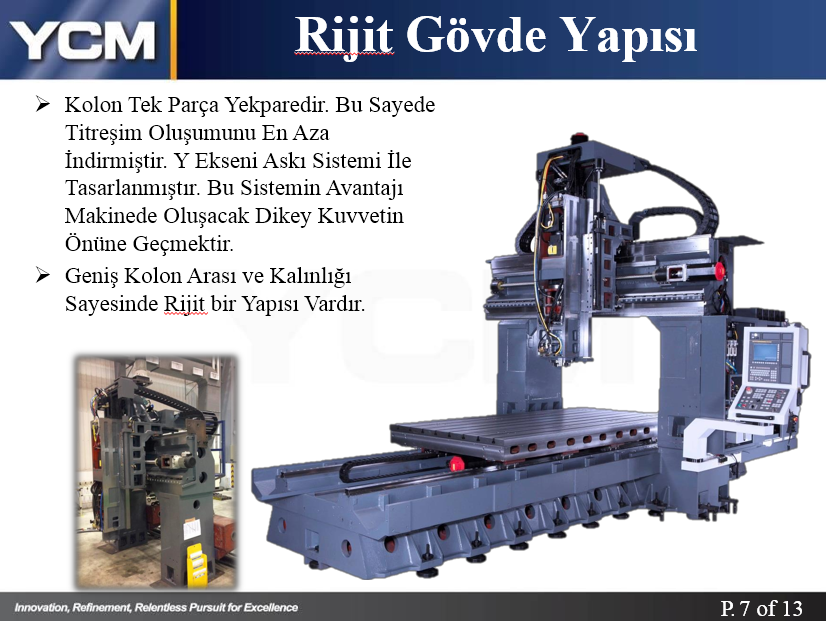

  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez.
  • Z Ekseni GÖMME TİP KUTU Kızak Sistemi.
  • X/Y Eksenleri AĞIR TİP JAPON IKO Marka Masuralı Tip Kızak Sistemi
  • X Ekseni ağır yüklere göre tasarlanmış şanzumanlı (gearbox) tahrikli
  • Y/Z Eksenleri Direk Bağlı ve Rijit Tip Kavrama kullanılmıştır.
  • Eksen Hızları : 20/20/15 m/dak. ‘dır.
  • Bu Makinada Kesme Sıvısına (Bor yağ) Kızak Yağı Karışmaz.
  • ISO9001
  • ISO14001
  • CE DONANIMI ve KORUMALAR
  • YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE
  • Ses3000 SERVİS GÜVENCESİ

FANUC 200FA GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ

  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
  • Manual GuideDiyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

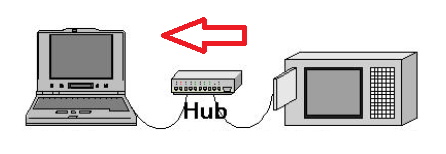

  • FANUC 200FA Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
  • Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
  • Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.
  • Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.



  • HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.



  • CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.



  • FANUC 200FB Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.

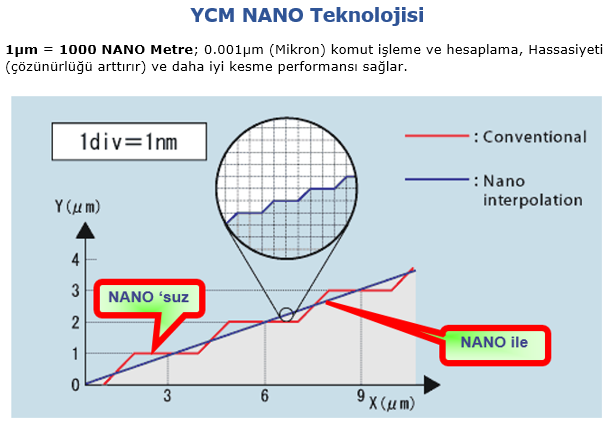

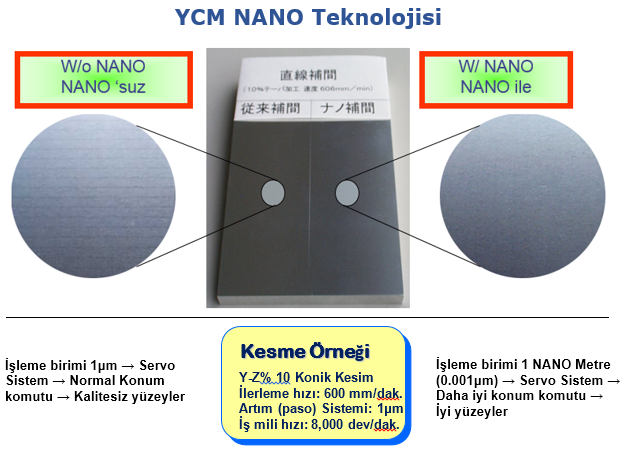

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

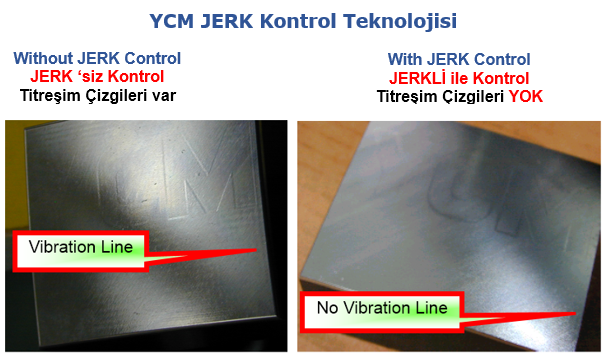

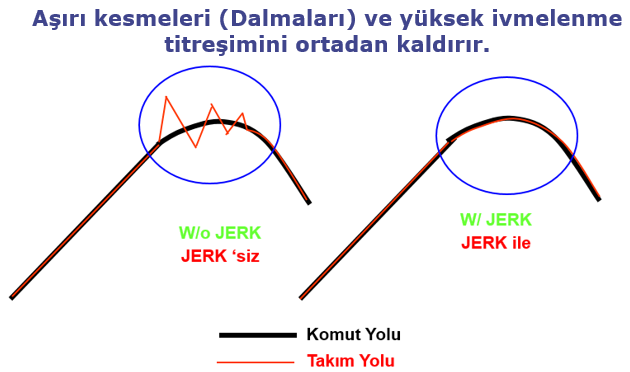

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağşlar.

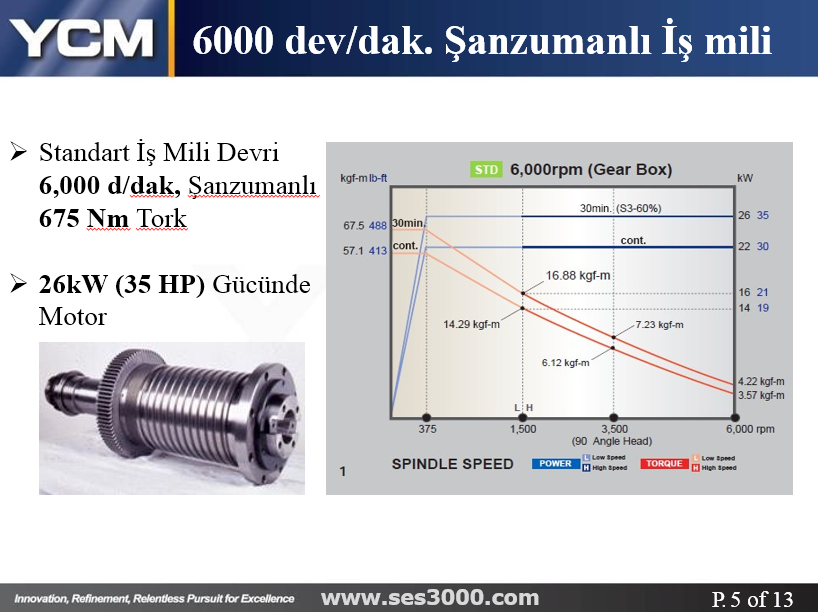

YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.

Yüksek Hızlı (High Speed) İşmili (BBT50 – 10000 d/dak.)

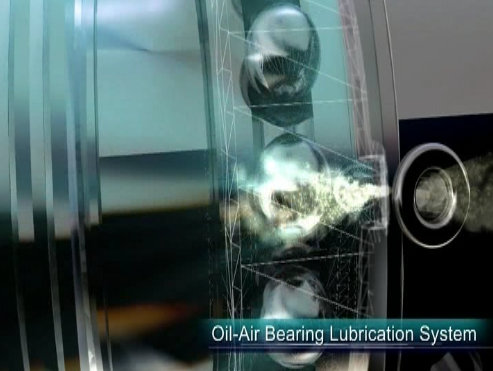

Sürekli İşmili Rulmanlarının içerisini (Bilyaları) soğutulmuş HAVA+YAĞ karışımıyla pülverize yağlama sistemi. (Opsiyon)
