YCM-DCV3016B Köprülü Çift Kolonlu CNC İşleme Merkezi

YCM – SUPERMAX (ÇİFT KOLONLU)

YCM – DCV3016B

GÜÇLÜ, Yüksek RİJİTLİKTE ve KAPASİTEDE ….

ÇİFT KOLONLU KÖPRÜ TİPİ

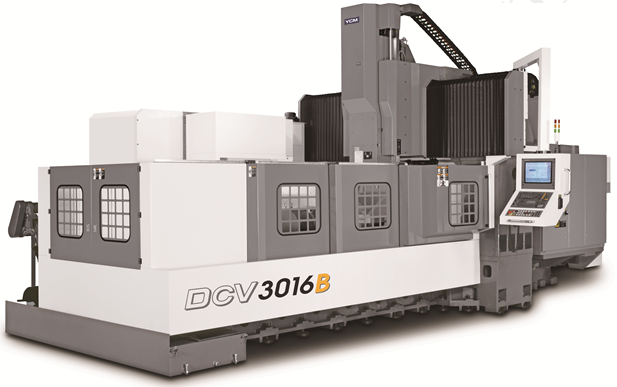

YCM – DCV3016B Yüksek Hassasiyetli ve Rijit CNC İŞLEM MERKEZİ

YCM DCV Serisi Modelleri – Seçim için tıklayınız…

https://www.ses3000.com/wp-content/uploads/2323.pngYCM NXV560A

(X560, Y410 mm)

https://www.ses3000.com/wp-content/uploads/2-fark1.pngYCM NXV1020A

(X1020A, Y520 mm)

https://www.ses3000.com/wp-content/uploads/11.png
YCM NXV1380A

(X1330, Y762 mm)

https://www.ses3000.com/wp-content/uploads/YCM-NXV1680A-Dikey-İşleme-Merkezi-150x150.jpg
YCM NXV1680A

(X1630, Y762 mm)

https://www.ses3000.com/wp-content/uploads/22.png
YCM NXV1680B

(X1630, Y860 mm)

Aksesuarları

Özellikleri : NDC3016B
X Hareketi (mm) : 3200
Y Hareketi (mm) : 1600
Z Hareketi (mm) : 762 (200+762)

Opsiyon: Z-eksen hareketi 1,016 mm)

Kolonlar Arası Mesafe (mm) : 1800
İş Mili Hızı (dev/dak.) : BBT50 – 6.000 dev/dak. – 35 HP

(10.000 dev/dak. – 30 HP )

İş Mili Torku (Opsiyon) : 675 Nm (355 Nm)
Magazin Takım Sayısı (ATC) : 32T ATC
Tabla Yükü (Kg) : 10.000
Makine Ağırlığı (Kg) : 26.000



YCM – NDC3016B (ÇİFT KOLONLU) için

STANDART AKSESUARLAR

  • İŞLEME BOYUTLARI: X3200 mm, Y1600 mm, Z762 mm
  • TABLA BOYUTLARI: 3000 x 1500 mm
  • Tabla YÜKÜ: 10.000 Kg.
  • BOŞTAKİ HIZLARI: X/Y : 20 m/dak. Z: 15 m/dak.
  • KESME HIZI: 10.000 mm/dak.
  • 32T MAGAZİN (KOLLU TİP) – Opsiyon : 40T/60T
  • Takım bırakma sistemi (Unclamping) için pedal
  • Yüksek GÜÇLÜ ve TORKLU İş mili paketi
  • İş Mili Koniği : BBT50 (ÇİFT TEMASLI SIKMA)
  • İş Mili Hızı : 6,000 dev/dak. (Opsiyon 10,000 dev/dak.)
  • İş milini ve Şanzumanı soğutma sistemi (Klima ve yağ ile)

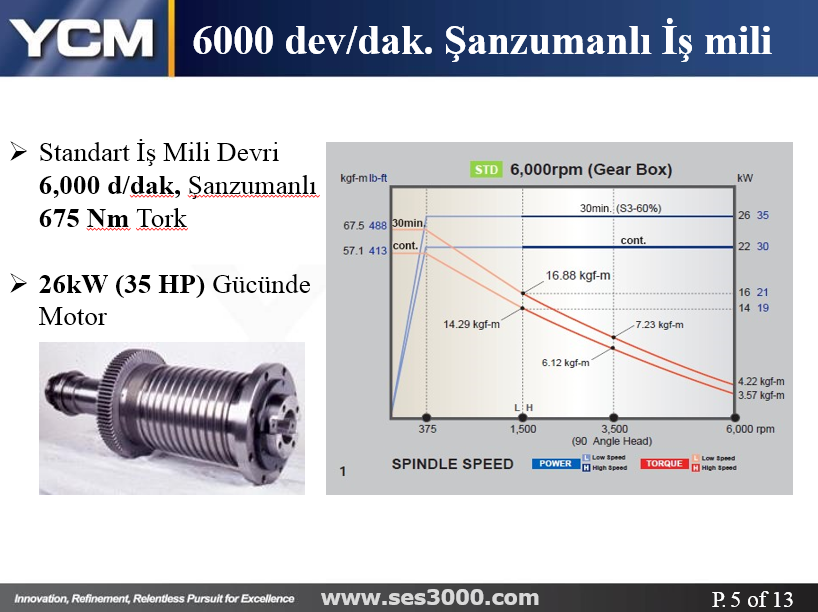

  • İş milinde YÜKSEK TORK için YCM’in kendi Üretimi ŞANZUMAN (Gearbox)
  • Tork Değeri : 675 Nm
  • Spindle air seal design – İş mili hava perdesi (Su buharı veya toz kaçmasını engeller)
  • FANUC α iI22/7000 + α SP26, 26 kW (35 HP) Yüksek Torklu İş mili motoru

Opsiyon:

  • İş Mili Hızı : 10,000 dev/dak.
  • IDD (ISOLATED DIRECT DRIVE) Design Spindle – Izole edilmiş direkt tahrik tasarım iş mili
  • Oil Air Bearing Lubrication System – Hava-yağ püskürtmeli yağlama ve soğutma
  • Spindle Cooling + Motor Seat Cooling System – İş mili, Motoru ve Kaplini soğutma
  • İŞ MİLİNDE YÜKSEK TORK için ELEKTRONİK TORK SİSTEMİ (360 Nm)
  • FANUC α 26iIL /10000i + αi SPM26, 22 kW (30 HP) Yüksek Torklu İş mili motoru
  • FANUC MXP 200FA YENİ KONTROL SİSTEMİ
  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M

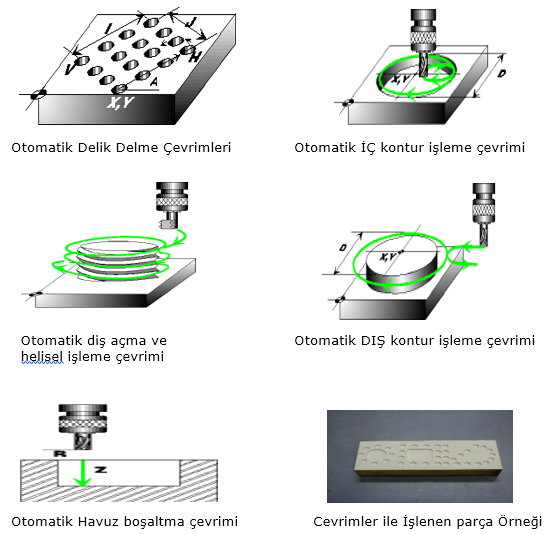

  • Manual GuideDiyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA ve Z EKSENİ GÖMME KIZAK
  • X EKSEN Hareketi ŞANZUMANLI
  • Y/Z – Eksenleri : Direkt Tahrik (Direct Drive)
  • X Ekseninde ağır yüklere göre tasarlanmış 2 adet IKO roller RULMANLI KIZAKLAR
  • Y Ekseninde 2 adet MASURALI (Roller) açılı ayarlanmış Rulmanlı kızaklar
  • Z EKSENİNDE 2 ADET GÖMME TİPİ KUTU KIZAK.
  • TABLA İÇİN 8 ADET BLOK (4 blok her bir rulmanlı kızaklar üzerinde)
  • Hidrolik karşı ağırlık dengeleyicisi
  • KOLON (KÖPRÜ ve AYAKLARI) TEK PARÇA DÖKÜM
  • AĞIR PASOLAR İÇİN TASARLANMIŞ TABLA
  • Pistonlu Tip Merkezi Yağlama Sistemi
  • ELEKTRİK KESİLMELERİNDE DALMAYA KARŞI KORUMA
  • KAPALI KASA (CHIP ENCL.), MPG (MANUAL EL TEKERİ)
  • TALAŞLARI VE MAKİNANIN İÇİNİ TEMİZLEMEK İÇİN SU TABANCASI
  • HAVA İLE KESME ÖZELLİĞİ (TAKIMI SOĞUTMA)
  • X, Y ve Z KIZAKLARI KORUYUCULARI
  • Kızak yağı ile kesme sıvısını (soğutma suyu)ayrıştırma (Oil Skimmer) ünitesi
  • VİDALI Tip + ZİNCİRLİ Tip TALAŞ KONVEYÖRÜ
  • Yüksek Basınçlı Su Pompası (3 bar)
  • M30 ile İş bitiminde Tezgahın Otomatik Kapatma Sistemi
  • ELEKTRİK KABİNİNİ SOĞUTMA SİSTEMİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • Deniz yolculuğuna dayanıklı komple ahşap ambalaj ve paketleme
  • Temele Bağlantı Saplamaları ve Cıvataları
  • 2 YIL FANUC, 1 YIL MEKANİK PARÇA GARANTİSİ
  • NAKLİYE + SİGORTA
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE

Opsiyonlar

İSTEĞE BAĞLI AKSESUARLAR:

İsteğe Bağlı Aksesuarların Tanımları :
Elektrik kabinini klima ile soğutma
Temele Bağlantı Saplamaları ve Cıvataları
Kapı Emniyetleri (CE Standartlarına uyumlu) ve CE
Transformatör (400V/3Ph/50Hz)
Komple Ahşap Ambalaj ve Paketleme
4500 dev/dak. (YCM Üretimi Şanzumanı ile)
BBT50 – 10000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli) + 22 kW + 360 Nm Farkı
HSK A100 – 15000 dev/dak. (IDD-İzole edilmiş Direk Tahrikli)
Kolonu Uzatma 250 mm
Z-Ekseni hareketi 1016 mm + 250mm Kolonu Uzatma
Açılı KAFA (90˚) / 2000 d/dak. (N75)
Açılı KAFA (90˚) / 2000 d/dak + 250mm Kolonu Uzatma (N75)
Uzatılmış KAFA (Düz Tip) / 2000 d/dak + 250mm Kolonu Uzatma (K73)
Uzatılmış KAFA (90 Derece Tip) / 2000 d/dak + 250mm Kolonu Uzatma (A74)
Otomatik Açılı KAFA (90˚, 72 pozisyon M-kodu ile) / 2000 d/dak + 250mm Kolonu Uzatma + Man.-Elle takılır
İş milini sürekli soğutma ve yağlama sistemi (Hava-Yağ ile püskürtmeli)
32T ATC Magazin yerine 40T ATC Magazin
32T ATC Magazin yerine 60T ATC Magazin
32T ATC Magazin yerine 120T ATC Magazin
HEIDENHAIN Optik Cetveller (X/Y/Z)
Vidalı tip Talaş Konveyörü
Zincir Tipi Talaş Konveyörü
Paletli Tip Talaş Konveyörü FARKI
Takım içinden su verme HAZIRLIĞI ve Üstü komple kapalı (Roof) kabin (sonradan takılamaz)
Takım içinden su verme (20 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (30 Bar/Form A) + Üstü kapatma (Roof)
Takım içinden su verme (70 Bar/Form A) + Üstü kapatma (Roof)
4. Eksen hazırlığı (Sadece Kablo bağlantıları ve soketleri)
Yüksek Basınçlı Su Pompası (3 bar)
İş mili çevresinde takımı daha iyi soğutma için Dairesel tip soğutma nozulları
Yağ Ayrıştırıcı (Kızak yağı ile kesme sıvısı-bor yağını ayrıştırır)
Ortam yağını toplayıcı ünite (FX-4002 from UK) * 2 set
Püskürtme Yağ ile takım ucunu soğutma sistemi
Takım boyu ölçme Probu (METROL)
Takım boyu/çapı ölçme Probu (RENISHAW TS-27R)
Takım boyu/çapı ölçme Probu (BLUM Z3D)
Takım boyu/çapı ölçme Probu (BLUM Lazer Kontrollü)
İş Parçası ölçme Probu (BLUM TC50)
İş Parçası ölçme Probu (RENISHAW OMP60 veya RMP60)
1 ms blok okuma hızı ve 400 blok önden okuma kapasitesi
JERK KONTROL–2D ve 3D Dönüş hızlarını otomatik ayarlar, hassas işleme sağlar.
FANUC Data Server – ATA (2GB) + Ethernet RJ45 Arayüzü (Interface)
İş bitiminde Tezgahı otomatik kapatma Sistemi (M30 ile)
Takım aşınması ve ömrü yönetimi
Hidrolik Ünite (Hidrolik Döner Tabla veya Hidrolik Aparat Gereksinimleri için)
DETRON Hidrolik Tip Döner Tabla GX-255H – Çap 255 mm ve karşı punta
Mastercam Mill 3D – 3 Eksen FREZE CAD/CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 3D – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)
Mastercam for SOLIDWORKS Mill 2D ve 3D Çoklu yüzeyleri KABA, TEKLİ YÜZEYLERİ FİNİŞ İşler – SOLIDWORKS Üzerinde çalışan 3 Eksen FREZE CAM Programı (Kampanya Fiyatıdır)



Teknik Özellikler

YCM – NDC3016B TEKNİK ÖZELLİKLERİ

MODEL : NDC3016B
İŞ MİLİ MİLİ :
Maksimum İş Mili Devri

(Opsiyon)

45 6.000 dev/dak.

(IDD-Direkt Bağlı: 100 10.000 dev/dak.)

İş Mili Koniği BBT50
İş Mili Gücü (Std. / Opsiyon) 26 kW (35 HP) / 22 kW (30 HP)
HAREKETLER :
X Ekseni 3200 mm
Y Ekseni 1600 mm
Z Ekseni

(Opsiyon)

762 mm

(1,016 mm)

Fener mili merkezinden tablanın üst yüzeyine mesafe

(Opsiyon – Kolon uzatma ile)

200 962 mm

200 1216 mm

Kolonlar arası mesafe 1800 mm
TABLA :
Tabla Boyutları 3000 x 1500 mm
Maksimum Tabla Yükü 10.000 Kg.
T Kanal (Sayısı × Genişliği × Adım) 8 x 22 mm x 180 mm
İLERLEMELER :
Hızlı İlerleme (X/Y/Z) 20 / 20 / 15 m/dak.
Kesme Hızı İlerlemesi 1 ~ 10000 mm/dak.
Vidalı Mil Çapları (X/Y/Z)
ATC – Otomatik Takım Değiştirme Ünitesi :
Takım Magazini Kapasitesi (Opsiyon) 32T (40T / 60T)
Takım Değiştirme Metodu Kollu Tipi
Maksimum Takım (Çapı x Boyu) Ø 125 mm x 240 mm
Maksimum Takım Çapı (bir boş bırakarak) Ø 240 mm x 350 mm
Maksimum Takım Ağırlığı 20 Kg./Adet
Çektirme Vidası Tipi MAS-P50T-1
Takım Seçim Metodu En kısa yoldan (Random)
MOTOR :
İş Mili Motoru / Opsiyon 26 kW (35 HP) / 22 kW (30 HP)
İlerleme Motor Gücü (X/Y/Z) 6/7/7 kW
MODEL : NDC3016B
HASSASİYET : YCM’nin Değerleri (TAM BOYDA)
Konumlama (A)

ISO 10791-4 | YCM :

0.042 / 0.032 / 0.025 | 0.020 / 0.020 / 0.015 mm
Tekrarlama (R)

ISO 10791-4 | YCM :

0.020 / 0.018 / 0.015 | 0.015 / 0.015 / 0.010 mm
GENEL ÖZELLİKLER :
Hava Basıncı 5.5kgf/cm,250NL/dak
Yağ tankı kapasitesi – Hidrolik Ünite Tank 135L, basınç 70kgf/cm,

Akış kapasitesi 64L/dak

Soğutma suyu kapasitesi Pompa MTH4-40, tank kapasitesi 660L,

Akış kapasitesi 12L/dak

Güç Sarfiyatı 80 kVA
Makine Ağırlığı 26.000 Kg
Makine Boyutları (mm) 9820 mm x 5520mm x 4230 mm
  • GENİŞ YAPILI, RİJİT ve HIZLI TALAŞ KALDIRMAYA GÖRE TASARLANMIŞ MEEHANITE DÖKÜM GÖVDE
  • Makinenin Taban ve Kızak Genişliği SARKMA problemine izin vermez.
  • Z Ekseni GÖMME TİP KUTU Kızak Sistemi.
  • X/Y Eksenleri AĞIR TİP JAPON IKO Marka Masuralı Tip Kızak Sistemi
  • X Ekseni ağır yüklere göre tasarlanmış şanzumanlı (gearbox) tahrikli
  • Y/Z Eksenleri Direk Bağlı ve Rijit Tip Kavrama kullanılmıştır.
  • Eksen Hızları : 20/20/15 m/dak. ‘dır.
  • Bu Makinada Kesme Sıvısına (Bor yağ) Kızak Yağı Karışmaz.
  • ISO9001
  • ISO14001
  • CE DONANIMI ve KORUMALAR
  • YCM (SUPERMAX) MEEHANITE DÖKÜM GÖVDE
  • Ses3000 SERVİS GÜVENCESİ



FANUC 200FA GELİŞMİŞ ve HIZLI KONTROL SİSTEMİ

  • TFT LCD 10,4” RENKLİ EKRAN, Komple Tuş Paneli
  • 2 GB (PCMCIA) HAFIZA KARTLI
  • AI NANO CC (High Speed Machining Function), YÜKSEK HIZDA KESME ÖZELLİĞİ
  • Kalıpçı Paketi (Hızı ve Yüzey İşleme Kalitesini optimize eder)
  • 2ms okuma hızı, 200 Blok NC Program Okuma kapasitesi
  • Ethernet Bağlantısı (Firma network sisteminden kablo ile NC program transferi imkanı)
  • APARATSIZ DİŞ AÇMA (RIGID TAPPING)
  • OPERASYON/TAKIM YOLU SİMÜLASYONU (Tel kafes ve KATI olarak)
  • HELİSEL İNTERPOLASYON, DİNAMİK TAKIMYOLU GÖSTERİMİ
  • KÖŞELERİ YUMUŞATARAK DÖNME FONKSİYONU
  • Statik Parça Program Kapasitesi (Part Program Storage Length) – 1280M
  • Manual GuideDiyalog Yöntemi Programlama – Hazır paket programlar, döngüler (Delik delme, diş açma, havuz boşaltma v.s. gibi) ve kullanım klavuzu

  • FANUC 200FA Kontrol Sisteminde Gömülü Ethernet Bağlantısı ile Firma network sisteminden HIZLI NC program transferi. (YCM Tezgahlarında Standart Özelliktir)
  • Bilgisayarınızdaki Parça veya Kalıp NC Programlarınızı herhangi bir kart veya USB bellek taşımadan, direk firma network bağlantınız üzerinden HIZLI bir şekilde aktarabilirsiniz.
  • Böylece Bilgisayarınızda NC Programlarınızı daha iyi yönetip arşivleyebilirsiniz.

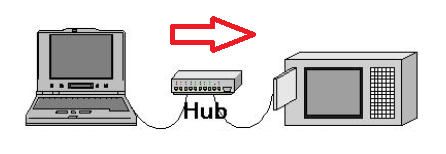

  • Bilgisayarınızı CNC Tezgaha Network üzerinden bağlar. NC Programı aktardıktan sonra CNC tezgahınızı Compact Flash (CF) kart üzerinden direk çalıştırabilirsiniz.



  • HUB ile standart Ethernet kablosu transfer için yeterlidir. Kablo uzunluğu hızı etkilediği için mesafenize uygun en kısa kabloyu kullanmakta fayda vardır.



  • CNC Tezgahınızdan Bilgisayarınıza da Parça veya Kalıp NC Programlarınızı aktarabilirsiniz. Ayrıca, isterseniz direk CNC Tezgahınızdan bilgisayarınızdaki NC programlara ulaşıp silebilirsiniz.



  • FANUC 200FB Kontrol Sistemindeki Gömülü Ethernet Bağlantısı Transfer HIZI: 15 sn / MByte ‘dır. Örnek verecek olursak; 2 MB ‘lık bir KALIP İşleme NC Programını 30 Saniye’de Bilgisayardan Kontrol Sistemi hafızasına veya üzerindeki Compact Flash (CF) kart’a aktarabilirsiniz.

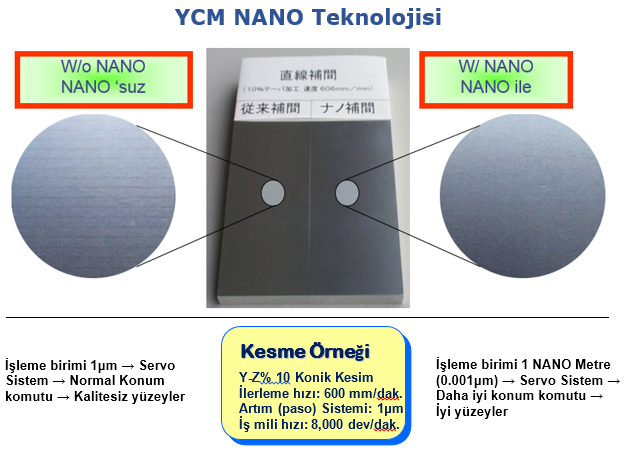

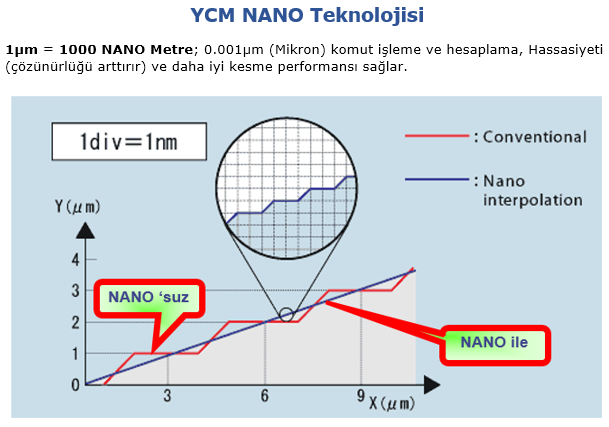

YCM NANO Teknolojileri – Daha Hassas İşlemeler sağlar ve çok daha iyi, temiz işleme yüzeyleri çıkarır.

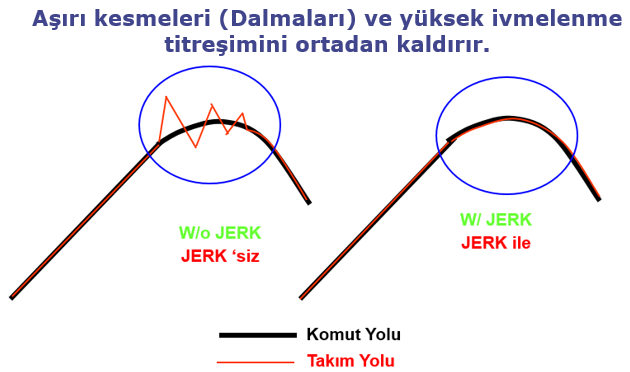

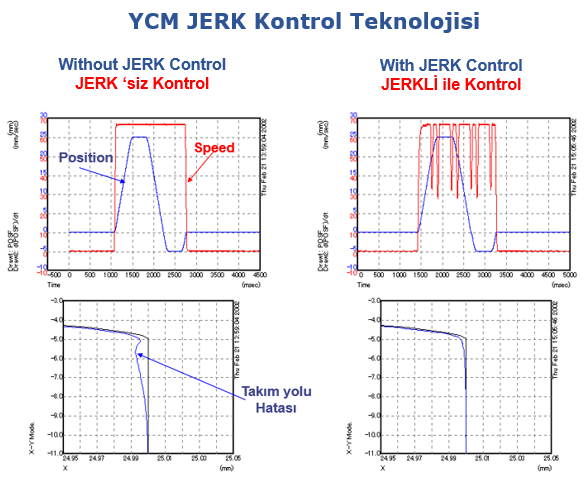

YCM JERK KONTROL Teknolojileri – Daha Hassas ve titreşimsiz İşlemeler ve çok daha temiz işleme yüzeyleri sağşlar.

YCM, İŞ MİLİ (SPINDLE)’ı %100 YCM ‘nin kendi fabrikasında ürettir, dairesellik, titreşim ve kesme testleri yapar ve tezgahlara kalite kontrolden geçirerek takar.

Yüksek Hızlı (High Speed) İşmili (BBT50 – 10000 d/dak.)

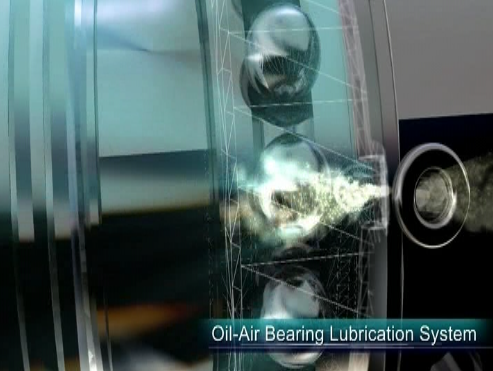

Sürekli İşmili Rulmanlarının içerisini (Bilyaları) soğutulmuş HAVA+YAĞ karışımıyla pülverize yağlama sistemi. (Opsiyon)

Broşür

https://www.ses3000.com/wp-content/uploads/YCM-NXV-Serisi-Broşürü-215x300.png

İndirmek için broşüre tıklayınız

Videolar

Teklif

YCM DCV3016B Modeli Teklifini iletmemiz için lütfen aşağıdaki iletişim bilgilerinizi bizlere iletir misiniz…

    (*)Doldurulması zorunlu alanlar.
