RENISHAW CYCLONE 3D Scanner – KOPYALAMA CİHAZI

RENISHAW CYCLONE

3 BOYUTLU NUMUNE KOPYALAMA CİHAZI

CYCLONE TARAMA (KOPYALAMA) ve SAYISALLAŞTIRMA; KALIP, Parça veya Takım Üretimi için Ters Mühendislik Çözümleri sunar…

Dijitalleştirme – Kopyalama (Scanning), tanımlanmamış 3 Boyutlu bir yüzey hakkında bilgi toplama işlemini tanımlamak için kullanılan bir terimdir.

  • Kalıp ve model tasarımlarında ve üretimlerinde
  • Otomotive sektöründe
  • Tıp Uygulamalarında
  • Havacılık ve Savunma Sanayinde
  • Kuyumculuk
  • Ayakkabıcılık Sektöründe
  • CAM Sanayi ve Mutfak Eşyaları Üretiminde
  • Gıda, Çikolata ve Şekercilik
  • Oyuncak Sanayinde

gibi karmaşık ve serbest formlu bir biçimde çoğaltılması gereken her alanda kullanılır. İşlem sırasında, bir tarama probu bilinmeyen yüzey üzerinde otomatik olarak ileri geri hareket ettirilir.

Sistem, yüzey hakkındaki bilgileri sayısal veriler halinde kaydeder.

RENISHAW Cyclone 3D Tarama Makinesi

Renishaw Cyclone ‘da; 3D Tarama sistemindeki yazılım; Windows tabanlı, taramaya göre geliştirilmiş, kullanımı çok pratik ve kolay olan güçlü TRACECUT yazılımıdır. TRACECUT 3D Tarama yazılımı aşağıdaki işlemleri hızlı bir şekilde yapmanızı sağlar:

  • Tarama parametreleri belirleme
  • Taranmış verilerle oynama
  • CNC işleme programları tanımlama
  • Yüksek hızda tarama
  • İnce ayrıntıları çok hassas biçimde tarama, mevcut takım tezgahı sistemine takılarak yüksek hacimli tarama sağlayacak CNC takım tezgahı kapasitesine sahip değilseniz idealdir.

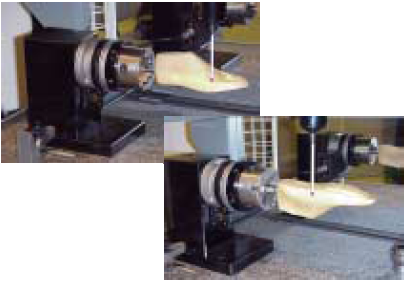

Cyclone Tarama Makinesi İndeksli döner tablası (Opsiyon)

RENISHAW Cyclone Makinesi Teknik Özellikleri

Eksen strokları : X600 x Y500 x Z400 mm nominal…

Tabla yükü : 200 Kg.

Tekrarlama : 5 μm.

Cetvel çözünürlülüğü : 1 μm.

Tarama hızı : Max. 3 m/dak.

İlerleme hızı : 6 m/dak.

Okuma hızı : 400 nokta/san.

RENISHAW CYCLONE 3 BOYUTLU NUMUNE KOPYALAMA CİHAZI

Model Adı ve Özellikleri: 2004 MODEL RENISHAW

CYCLONE Seri 2

X eksen boyuna hareket 600 mm
Y eksen enine hareket 500 mm
Z eksen dikey hareket 400 mm
Tabla Yükü 200 Kg
Tekrarlama hassasiyeti 5 µm.
Cetvel Çözünürlüğü 1 µm.
Tarama Performansı 400 nokta / sn.
Tarama Hızı 3 m/dak.
Menşei İngiltere
Toplam Ağırlığı 165 Kg.
Nokta Toplama Yazılımı TRACECUT
Sürekli Tarama Probu SP620 Analog



Mağazamızda DEMO ve Tanıtım için lütfen arayınız; Tel: 0212-674 25 07 veya 0212-6742508
