JOEMARS AWT355S 2.EL CNC Tel Erezyon

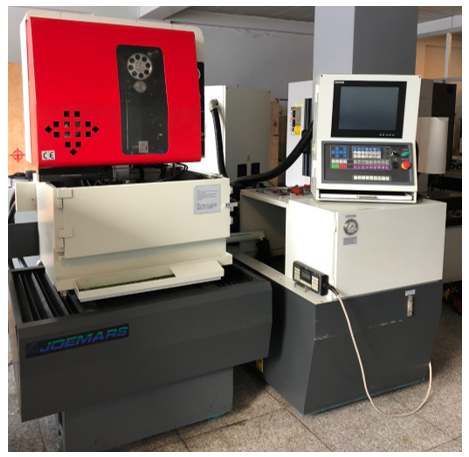

JOEMARS CNC TEL EREZYON TEZGAHI – AWT 355S

2. EL (2014 Model) – $ 27.000 + KDV

TEKNİK ÖZELLİKLER BİRİM AWT 355S
Maks. iş parçası boyutları ( W x D x H ) mm 710 x 560 x 205
Maks. İş parçası ağırlığı kgs 300
X hareket mm 350
Y hareket mm 250
Z hareket mm 210
U hareket mm 80
V hareket mm 80
Sürücü sistem AC servo motor
Tel çapı mm Ø 0.15 ~ Ø 0.30 ( standart )
Maksimum Konik Kesme Açısı mm +/-24° / 80
Makine net ağırlığı kgs 2100
Filtre sistemi kapasitesi L 640
Filtre elemanı Kağıt filtre
İyon değişim reçinesi kapasitesi L 14
Su kalitesi kontrolü Otomatik
Su sıcaklığı kontrolü Otomatik
Makine dış boyutları ( W x D x H) mm 2036 x 2218 x 1990
Standard Aksesuarları
  • AWT : Otomatik Tel Takma Sistemli
  • İŞLEME BOYUTLARI : X350 mm, Y250 mm, Z210 mm
  • Maksimum İş parçası boyutları : 710 x 560 x 205 mm
  • TABLA YÜKÜ : 300 Kg.
  • 3-EKSENDE DİREKT BAĞLI AC SERVO MOTOR
  • Tel Çapı : ø 0.1~ ø 0.3 (STANDART ø 0.25 mm)
  • HAVUZLU SİSTEM
  • 24º / 80 mm ‘lik AÇILI KESİM (Konik ve 4 Eksen Kesim Yapabilir)
  • OTOMATİK OLARAK TEL DİKLİĞİNİ AYARLAMA APARATI
  • KAĞIT FİLTRE SİSTEMİ
  • TAKIM ÇANTASI
  • MITSUBISHI 0.25 mm’lik ALT VE ÜST ELMAS GAYDLAR
  • Su Nozulları (0.25mm)
  • 0.25 mm ’lik 5 MAKARA PRİNÇ TEL
  • İyon Değişim Reçinesi
  • SOĞUTMA UNİTESİ (Yalıtkan)
  • JOEMARS PC BAZLI KONTROL SİSTEMİ
  • Kenarlardan veya Deliklerden referans ile EKSEN DOĞRULTMA (Rotasyon) ÖZELLİĞİ
  • UPS (Elektrik kesilmesinde kaldığı yeri korumak için) ve TRAFO
  • BAĞLAMA KİTİ
  • ÇALIŞMA LAMBASI
  • KULLANIM KİTAPLARI (MANUELLERİ)
  • KOMPLE KAPALI KASA
  • UZAKTAN KUMANDA PANELİ
  • Trafo ve CE STANDARDINA UYUMLU KOMPLE DONANIM ve KORUMALAR
  • NAKLİYE + SİGORTA
  • 1 YIL KOMPLE GARANTİ
  • KURMA, DEVREYE ALMA, EĞİTİM ve 1 YIL SERVİS GARANTİSİ DAHİL
  • İHTİYAÇ HALİNDE EK EĞİTİM (KONAKLAMA ALICIYA AİT)
  • KATALOGDAKİ DİĞER STANDART ÖZELLİKLER DAHİL OLMAK ÜZERE
JOEMARS – AWT355S TEKNİK ÖZELLİKLERİ
Makine özellikleri : Birim WT355 WT355S (Havuzlu)
Maks. İş Parçası Boyutları mm 850 x 560 x 205 710 x 560 x 205
Maks. İş Parçası Ağırlığı Kg 400 300
 X Hareketi mm 350
 Y Hareketi mm 250
 Z Hareketi mm 210
 U Hareketi mm 80
 V Hareketi mm 80
 Sürücü Sistemi AC Servo Motor
 Tel Çapı mm Ø 0.1 ~ Ø 0.3 (Standart Ø 0.25)
Maks. Kesme Açısı ± 20° / 80 mm ± 24° / 80 mm
 Makine Boyutları mm 1170 x 1730 x 1990
 CNC Kontrol Sistemi JOEMARS
 Tezgah Ağırlığı kg 2000 2100
Filtreleme Sistemi : Birim WT355 WT355S (Havuzlu)
Filtre (Tank) Kapasitesi L 320 640
 Filtre Malzemesi Kağıt Filtre
Reçine Kapasitesi L 6.8 14
 Su İletkenlik Kontrolü Otomatik
 Su Isı Kontrolü Otomatik
CNC Ünite Özellikleri : Birim WT355 WT355S (Havuzlu)
Kontrol Sistemi 64 Bit Endüstriyel Bilgisayar (IPC)
 Hafıza Sistemi 16 MB DOM
 Ekran Sistemi 12.1” – 800 x 600 Renkli TFT Tipi LCD Ekran
 Bilgi Girişleri Klavye, RS232-Kablo, 3.5” Disket Sistemleri Mevcuttur
 Servis Kontrolü Koymple kapalı devre servis kontrol sistemi
 Eksen Kontrol Sayısı Adet 5 Eksen
 Değer Giriş Hassasiyeti mm 0.001
 Maks. Giriş Değeri mm 9999.999
 Interpolasyon Fonksiyonu Doğrusal (Linear) / Dairesel (Circular)
 Pozisyonlama Komut Biçimi Eklemeli (Incremental) / Mutlak (Absolute)
 Tel Çapı Telafisi mm ± 99.999
 Şablon Döndürme 0 ~ 360°
 Kesme Programı Sayısı set 9999
Güç Ünitesi Özellikleri : Birim WT355 WT355S (Havuzlu)
Güç Ünitesi AC /DC MOSFET
 Yüzey Kalitesi Ra 0.3 ~ 0.4 µm
 Akıllı Ateşlemeli

Güç Ünitesi

Ultra-İnce, Katı plaka
 Maks. Kesme Hızı mm² 180 mm² / Ø 0.3 mm ile Düz doğrusal kesimlerde
 Gerekli Elektrik Sistemi 3 Faz, 220V / 380V, %10 25A, 18 KVA
  • GENİŞ YAPILI, RİJİT ve HASSAS KESİM İÇİN TASARLANMIŞ GÖVDE
  • ISO9001
  • CE DONANIMI ve KORUMALAR
  • Ses3000 SERVİS GÜVENCESİ
JOEMARS – WT355S (Havuzlu Model)
CNC TEL EREZYON TEZGAH ÖZELLİKLERİ

1. Her eksende hassas vida milleri ve lineer kızak

2. Direkt bağlı AC servo motor, motor vida millerinin soğutması için

3. Çalışma tablası sertleştirilmiş paslanmaz çelik dizaynla üretilmiştir.

4. U ve V Eksenleri dengeli bir hassasiyet sağlamak için kolonun üzerine konmuştur, yüksek tel gerilimi ve yüksek su basıncı olması durumunda bile hassas açılı kesim yapar.

5. Rijit ve kaliteli ısıl dengesi ile hassas işleme

6. Basit tel besleme ve teli alma dizaynı güvenilirlik sağlar.

Havuz özellikleri:

1. Havuz, su taşması yada sıçratma yapmaz. Komplike işleme şekillerine ve stabil kesime olanak tanır.

2. İş parçasını havuza koymak, sıcaklık değişimini engeller, stabil sıcaklıkla çalışma tablasına ulaşılır. Bu şekilde iş parçası malzemesi değişmez yada kolayca biçim değiştirmez.

3. Kesme koşulları daha düzgün ve sabit olduğu için daha hızlı, hassas ve daha iyi yüzey kalitesi sağlar.

JOEMARS CNC Tel Erezyon Tezgahı için Teklif İste…
