COORD3 GANTRY

GANTRY MODELİ; BÜYÜK EBATLI Hassas 3 BOYUTLU Ölçme ve Raporlama Makinasıdır.

COORD3 GANTRY Modelleri 3 Boyutlu CMM

COORD3 GANTRY: Kolonlu Tipi Koordinat Ölçüm Cihazlarıdır. Büyük ebatlı ölçme kapasiteleri için tasarlanmış hassas 3 Boyutlu ölçme makinalarıdır..

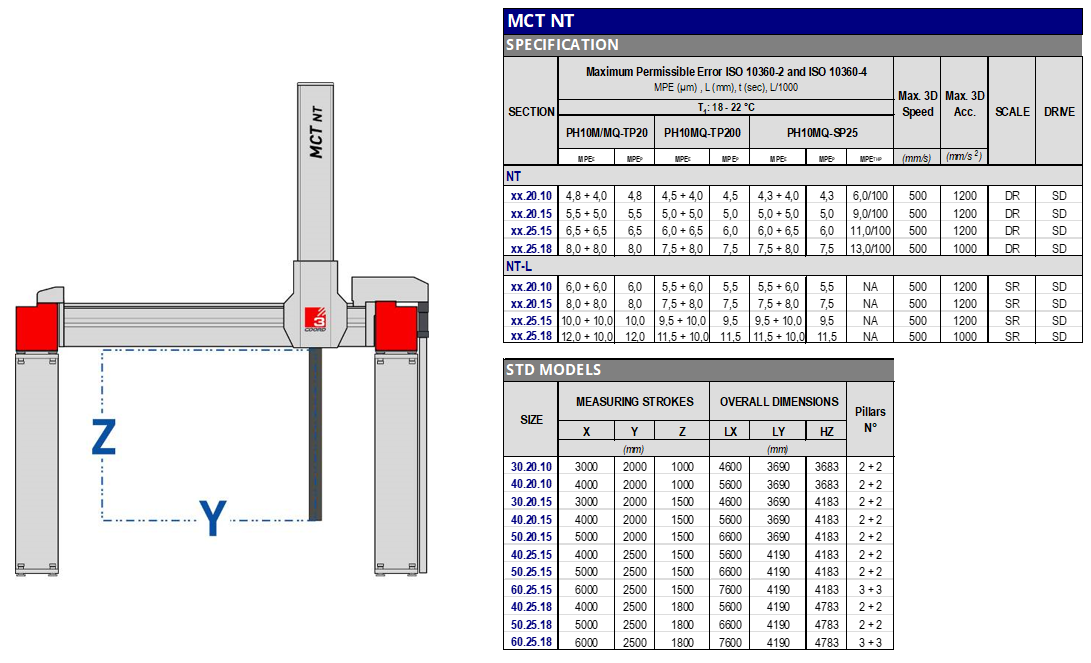

GANTRY MODELİN FARKLI ÖLÇME BOYUTLARI:



GANTRY MODELİN ÖZELLİKLERİ ve AVANTAJLARI:

YAPISI : CNC Köprülü Tip Koordinat Ölçme Makinası olan UNIVERSAL Modeli; granit taban üzerinde alaşımlı köprülü yapıya sahiptir. Tek parçalı granit taban tekrarlanabilirliği ve doğruluğu artırır.

TABLA : DIN876/III ‘e göre uygun düzlemsel toleranslarında olan ve parça bağlamak için üzerinde M8 diş açılmış granit tabladır. UNIVERSAL Modelin tablası entegre kızak yollarına sahip olup, yüksek rijitlik için statik destekli yekpare granit tabladır.

KIZAK YOLLARI : X Ekseni granit tabla üzerinde kurtağzı şeklinde işlenmiştir. Y/Z Eksenleri ise set anodize alaşımlı ekstrüzyon ve mikro işleme şeklinde işlenmiştir. Ölçme ve tarama uygulamaları için maksimum rijitlik ve denge sağlar.

SÜRÜCÜLER : CNC Sürücüler DC tip motorlardır ve tüm eksenlerde triger (Dişli Tahrik Kayışı) tahrik kayışları ile hareket aktarımı sağlanmaktadır.

YATAKLAMA SİSTEMİ : Tüm eksenler hava yastıklı dengeli statik yataklamaya sahiptir.

ÖLÇME SİSTEMİ : Yüksek çözünürlükte (0.1 µm) serbest yüzer doğrusal cetveller taşıyıcılara monte edilmiştir.

KARŞI AĞIRLIK : Z Kolunda ayarlanabilir pnömatik dengeleme sistemlidir, hızlı ve hassas dengeler.

ISI TELAFİSİ : Ölçme makinası cetvellerindeki ve parçadaki C3TCOMP kablosuz çoklu sensörler ile ısı değişimlerinden kaynaklı hataları otomatik olarak telafi eder. Parça üzerinde de ısı telafi sensörü mevcuttur.

DİĞER ÖZELLİKLER : Ayakların altına bağlanan pasif titreşim sönümleme bağlantı sistemleri dışardan gelen harici titreşimleri izole eder.
Ölçme Makinası ve tablasındaki parçaya ve ölçüm alanlarına makinanın açık olan tüm kenarlarından kolay erişim imkanı vardır.
Maksimum pozisyonlama hızı 866 mm/san. ‘dir.
Maksimum ivmelenme 2000 mm/san² ‘dir.

ORTAM KOŞULLARI : • Nominal Sıcaklık 20 ° C olmalıdır.
• İzin verilen Sıcaklık Aralığı: 18 – 22 ° C (Genişletilmiş Aralık 16 – 26 ° C)
• Sıcaklık Derecesi: 0,5 ° C / saat – 2 ° C / gün – 0,5 ° C / metre
(Genişletilmiş Aralık 5 ° C / gün – 1.0 ° C / metre)
• Çalışma Sıcaklığı Aralığı: 15 – 35 ° C
• Bağıl Nem% 40 – 80 (yoğuşmasız)
• Kabul Edilebilir Titreşimler: 30mm/sec2 1-10Hz | 15 mm/sn2 10-20Hz | 50 mm/sn2 20-100Hz
• Minimum Hava Beslemesi 5 Bar – 72 PSI
• Hava Tüketimi 250 Nl / dak.
• Güç Kaynağı Gerilimi 230v 50Hz veya 110v 60Hz (+/-% 2 tek fazlı)
• Maksimum Güç Tüketimi 10A 1200W (daha büyük modellerde 1600W)

PERFORMANS VERİSİ : Tüm COORD3 CMM ürünleri ISO10360 standardı kullanılarak doğruluk için değerlendirilir.

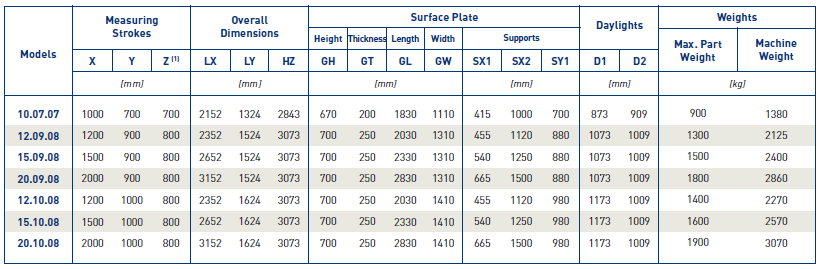

HAREKETLER, BOYUTLAR ve AĞIRLIKLAR:
